Skyline R System

En linjär infälld armatur för rampmontage.

Skyline R System

En infälld linjär armatur med noga avvägda proportioner som ger en tidlös design. Skyline Recessed ingår i den breda produktfamiljen Skyline som finns i flera versioner; pendlat, dikt tak, skena eller infällt montage. Skyline Recessed är det perfekta valet när man vill skapa långa lysande linjer. Ett lekfullt och effektfullt sätt att framhäva rummet och dess miljö. Armaturen finns med ett stort utbud på valbara kombinationer. Exempelvis färg, bländskydd, ljusflöde, längd och flera tillbehör. En otroligt mångsidig armatur med högsta kvalité på komponenter och erbjuder skräddarsydd elegans. Armaturen finns även för singelmontage.
  • Livslängd Drivare:100000 h
  • Livslängd LED:L80 100000 h
  • Miljöbedömningar:SundaHus, SundaHus B, Byggvarubedömningen
  • Nödljus:Ja
  • IP-klass:20
  • Färger:

Teknisk information

Utförande

Finstrukturlackerat armaturhus av strängpressad aluminium. Armaturens reflektor är tillverkad av semidiffus aluminium typ MIRO® silver. Drivaren är monterad i armaturhuset. Armaturen är halogenfri.

Färg: Vit

Färg stomme: Vit (RAL9010)

Teknisk Data

IP-klass: 20

Godkännande: CE

Miljöbedömningar: SundaHus, SundaHus B, Byggvarubedömningen

Optik

Armaturen finns med två olika avbländningsskivor.

Optik: Mikroprismatisk, Satiné

Dimensioner

Armaturen finns i flera längder och skarvas till önskad längd.

Längd: 1176, 576, 2352 (mm)

Bredd: 74 (mm)

Höjd: 70 (mm)

Ljusdata & Prestanda

Ljusflöde: 663 - 6106 (lm)

Ljusutbyte: Upp till 132 (lm/W)

Färgtemperatur: 3000, 4000 (K)

Färgåtergivning (Ra): ≥80

Färgtolerans (SDCM): ≤3

Livslängd LED L90: 50000 h

Livslängd LED L80: 100000 h

Livslängd Drivare: 100000 h, max bortfall 10%

Ljusstyrning

Ljusstyrning: Tänd/släck, Trådlös styrning Casambi, DALI, Fasimpuls, DSI, Korridorfunktion

Sensor: Utan sensor

Nödljus

Armaturen går att få med inbyggd nödljusenhet med batteri för nödljusdrift. Gäller ej den kortaste längden.

Anslutning

Dubbla införingshål på armaturens ovansida. Armaturen är försedd med överkopplingsledning, 5x1,5 mm² samt snabbkoppling för enklare installation. En 5x2x2,5 mm² överkopplingsbar plint finns i armaturens ena ände.

Montering

För infällt montage i T24-profiltak. Armaturen behöver kompletteras med gavlar och rampsats för att få en komplett armatur, säljs som tillbehör. Infällnadsbygel finns för montage i gipstak eller montering rakt underifrån i T24 bärverk, säljs separat som tillbehör. Mer information finns i monteringsanvisningen.

Egenskaper

Skyline R finns i tre standardlängder – flexibel armatur för infällt montage

Sortiment - Skyline R finns i ett otroligt brett sortiment. Bland annat tre längder, två olika bländskydd, CLO och trådlös ljusstyrning (Casambi).

Närbild på mikroprismatisk och satinéskiva – två valbara bländskydd för den linjära armaturen Skyline R.

Optik - Armaturen går att få med mikroprismatisk skiva (-MPS) som ger ett bländfritt ljus medan satinéskivan (-SAS) ger ett diffust och mjukt ljus.

Närbild på vit Skyline R med integrerat nödljus – linjär armatur för infällt montage.

Längderna 1176 & 2352 mm finns med inbyggd batteri för nödljusdrift (EA 1h). Nödljusenheten är med självtest och för 1h brinntid i batteridrift.

Närbild på lösning för rampmontage med skarvsats – minimerar ljusläckage och enkel installationen av Skyline R

Vid rampmontage har vi utvecklat en lösning för att minimera risken för ljusläckage vid skarvarna och samtidigt göra installationen enkel.

Egenskaper Casambi C 960X640

Trådlös ljusstyrning - Skyline R går att få med inbyggd Casambi-enhet.



Casambi





Måttskiss

Måttskiss för alla varianter på Skyline R system, visar bredd, höjd och längder.

Ljusfördelning

Ljuskurva för Skyline Recessed med Satiné skiva, visar jämn ljusfördelning med mjukt och diffust ljus för offentlig miljö.

Satiné

Ljuskurva för Skyline Recessed med mikroprismatisk optik, visar jämn ljusfördelning och god avbländning för offentlig miljö.

Mikroprismatisk

Artiklar

Artikelnummer Namn Längd (mm) Effekt (W) Lumen Kelvin Optik Ljusstyrning Nödljus Ljusflödesgrupp
773208-1029 SkyLine R 7732/1300-MPS 3K EA 1h System 1176 12 1330 3000 Mikroprismatisk Tänd/släck Ja Låg
773207-1000 SkyLine R 7732/1300-MPS 3K System L=576 576 12 1319 3000 Mikroprismatisk Tänd/släck Nej Hög
773228-1029 SkyLine R 7732/1400-MPS 4K EA 1h System 1176 12 1386 4000 Mikroprismatisk Tänd/släck Ja Låg
773227-1000 SkyLine R 7732/1400-MPS 4K System L=576 576 12 1374 4000 Mikroprismatisk Tänd/släck Nej Hög
773202-1029 SkyLine R 7732/1500-SAS 3K EA 1h System 1176 12 1466 3000 Satiné Tänd/släck Ja Låg
773201-1000 SkyLine R 7732/1500-SAS 3K System L=576 576 12 1459 3000 Satiné Tänd/släck Nej Hög
773222-1029 SkyLine R 7732/1500-SAS 4K EA 1h System 1176 12 1528 4000 Satiné Tänd/släck Ja Låg
773221-1000 SkyLine R 7732/1500-SAS 4K System L=576 576 12 1520 4000 Satiné Tänd/släck Nej Hög
773209-1029 SkyLine R 7732/2600-MPS 3K EA 1h System 1176 23 2644 3000 Mikroprismatisk Tänd/släck Ja Hög
773209-1000 SkyLine R 7732/2600-MPS 3K System 1176 23 2644 3000 Mikroprismatisk Tänd/släck Nej Hög
773210-1029 SkyLine R 7732/2700-MPS 3K EA 1h System 2352 23 2660 3000 Mikroprismatisk Tänd/släck Ja Låg
773210-1000 SkyLine R 7732/2700-MPS 3K System 2352 23 2660 3000 Mikroprismatisk Tänd/släck Nej Låg
773229-1029 SkyLine R 7732/2800-MPS 4K EA 1h System L=1176 1176 23 2755 4000 Mikroprismatisk Tänd/släck Ja Hög
773229-1000 SkyLine R 7732/2800-MPS 4K System L=1176 1176 23 2755 4000 Mikroprismatisk Tänd/släck Nej Hög
773203-1029 SkyLine R 7732/2900-SAS 3K EA 1h System L=1176 1176 23 2930 3000 Satiné Tänd/släck Ja Hög
773203-1000 SkyLine R 7732/2900-SAS 3K System L=1176 1176 23 2930 3000 Satiné Tänd/släck Nej Hög
773223-1029 SkyLine R 7732/3100-SAS 4K EA 1h System L=1176 1176 23 3053 4000 Satiné Tänd/släck Ja Hög
773223-1000 SkyLine R 7732/3100-SAS 4K System L=1176 1176 23 3053 4000 Satiné Tänd/släck Nej Hög
773211-1029 SkyLine R 7732/5300-MPS 3K EA 1h System 2352 46 5288 3000 Mikroprismatisk Tänd/släck Ja Hög
773211-1000 SkyLine R 7732/5300-MPS 3K System 2352 46 5288 3000 Mikroprismatisk Tänd/släck Nej Hög
773231-1029 SkyLine R 7732/5500-MPS 4K EA 1h System 2352 46 5510 4000 Mikroprismatisk Tänd/släck Ja Hög
773231-1000 SkyLine R 7732/5500-MPS 4K System 2352 46 5510 4000 Mikroprismatisk Tänd/släck Nej Hög
773205-1029 SkyLine R 7732/5900-SAS 3K EA 1h System 2352 46 5860 3000 Satiné Tänd/släck Ja Hög
773205-1000 SkyLine R 7732/5900-SAS 3K System 2352 46 5860 3000 Satiné Tänd/släck Nej Hög
773225-1029 SkyLine R 7732/6100-SAS 4K EA 1h System 2352 46 6106 4000 Satiné Tänd/släck Ja Hög
773225-1000 SkyLine R 7732/6100-SAS 4K System 2352 46 6106 4000 Satiné Tänd/släck Nej Hög
773206-1000 SkyLine R 7732/700-MPS 3K System 576 7 663 3000 Mikroprismatisk Tänd/släck Nej Låg
773226-1000 SkyLine R 7732/700-MPS 4K System 576 7 691 4000 Mikroprismatisk Tänd/släck Nej Låg
773200-1000 SkyLine R 7732/700-SAS 3K System 576 7 737 3000 Satiné Tänd/släck Nej Låg
773220-1000 SkyLine R 7732/800-SAS 4K System 576 7 767 4000 Satiné Tänd/släck Nej Låg
773307-1049 SkyLine R 7733/1300-MPS 3K Dim Casambi System L=576 576 12 1319 3000 Mikroprismatisk Trådlös styrning Casambi Nej Hög
773308-1029 SkyLine R 7733/1300-MPS 3K Dim EA 1h System 1176 12 1330 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja Låg
773307-1000 SkyLine R 7733/1300-MPS 3K Dim System L=576 576 12 1319 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej Hög
773327-1049 SkyLine R 7733/1400-MPS 4K Dim Casambi System L=576 576 12 1374 4000 Mikroprismatisk Trådlös styrning Casambi Nej Hög
773328-1029 SkyLine R 7733/1400-MPS 4K Dim EA 1h System 1176 12 1386 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja Låg
773327-1000 SkyLine R 7733/1400-MPS 4K Dim System L=576 576 12 1374 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej Hög
773301-1049 SkyLine R 7733/1500-SAS 3K Dim Casambi System L=576 576 12 1459 3000 Satiné Trådlös styrning Casambi Nej Hög
773302-1029 SkyLine R 7733/1500-SAS 3K Dim EA 1h System 1176 12 1466 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja Låg
773301-1000 SkyLine R 7733/1500-SAS 3K Dim System L=576 576 12 1459 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej Hög
773321-1049 SkyLine R 7733/1500-SAS 4K Dim Casambi System L=576 576 12 1520 4000 Satiné Trådlös styrning Casambi Nej Hög
773322-1029 SkyLine R 7733/1500-SAS 4K Dim EA 1h System 1176 12 1528 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja Låg
773321-1000 SkyLine R 7733/1500-SAS 4K Dim System L=576 576 12 1520 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej Hög
773309-1049 SkyLine R 7733/2600-MPS 3K Dim Casambi System 1176 23 2644 3000 Mikroprismatisk Trådlös styrning Casambi Nej Hög
773309-1029 SkyLine R 7733/2600-MPS 3K Dim EA 1h System 1176 23 2644 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja Hög
773309-1000 SkyLine R 7733/2600-MPS 3K Dim System 1176 23 2644 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej Hög
773310-1049 SkyLine R 7733/2700-MPS 3K Dim Casambi System 2352 23 2660 3000 Mikroprismatisk Trådlös styrning Casambi Nej Låg
773310-1029 SkyLine R 7733/2700-MPS 3K Dim EA 1h System 2352 23 2660 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja Låg
773310-1000 SkyLine R 7733/2700-MPS 3K Dim System 2352 23 2660 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej Låg
773329-1049 SkyLine R 7733/2800-MPS 4K Dim Casambi System L=1176 1176 23 2755 4000 Mikroprismatisk Trådlös styrning Casambi Nej Hög
773329-1029 SkyLine R 7733/2800-MPS 4K Dim EA 1h System L=1176 1176 23 2755 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja Hög
773329-1000 SkyLine R 7733/2800-MPS 4K Dim System L=1176 1176 23 2755 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej Hög
773303-1049 SkyLine R 7733/2900-SAS 3K Dim Casambi System L=1176 1176 23 2930 3000 Satiné Trådlös styrning Casambi Nej Hög
773303-1029 SkyLine R 7733/2900-SAS 3K Dim EA 1h System L=1176 1176 23 2930 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja Hög
773303-1000 SkyLine R 7733/2900-SAS 3K Dim System L=1176 1176 23 2930 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej Hög
773323-1049 SkyLine R 7733/3100-SAS 4K Dim Casambi System L=1176 1176 23 3053 4000 Satiné Trådlös styrning Casambi Nej Hög
773323-1029 SkyLine R 7733/3100-SAS 4K Dim EA 1h System L=1176 1176 23 3053 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja Hög
773323-1000 SkyLine R 7733/3100-SAS 4K Dim System L=1176 1176 23 3053 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej Hög
773311-1049 SkyLine R 7733/5300-MPS 3K Dim Casambi System 2352 46 5288 3000 Mikroprismatisk Trådlös styrning Casambi Nej Hög
773311-1029 SkyLine R 7733/5300-MPS 3K Dim EA 1h System 2352 46 5288 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja Hög
773311-1000 SkyLine R 7733/5300-MPS 3K Dim System 2352 46 5288 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej Hög
773331-1049 SkyLine R 7733/5500-MPS 4K Dim Casambi System 2352 46 5510 4000 Mikroprismatisk Trådlös styrning Casambi Nej Hög
773331-1029 SkyLine R 7733/5500-MPS 4K Dim EA 1h System 2352 46 5510 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja Hög
773331-1000 SkyLine R 7733/5500-MPS 4K Dim System 2352 46 5510 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej Hög
773305-1049 SkyLine R 7733/5900-SAS 3K Dim Casambi System 2352 46 5860 3000 Satiné Trådlös styrning Casambi Nej Hög
773305-1029 SkyLine R 7733/5900-SAS 3K Dim EA 1h System 2352 46 5860 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja Hög
773305-1000 SkyLine R 7733/5900-SAS 3K Dim System 2352 46 5860 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej Hög
773325-1049 SkyLine R 7733/6100-SAS 4K Dim Casambi System 2352 46 6106 4000 Satiné Trådlös styrning Casambi Nej Hög
773325-1029 SkyLine R 7733/6100-SAS 4K Dim EA 1h System 2352 46 6106 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja Hög
773325-1000 SkyLine R 7733/6100-SAS 4K Dim System 2352 46 6106 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej Hög
773306-1049 SkyLine R 7733/700-MPS 3K Dim Casambi System 576 7 663 3000 Mikroprismatisk Trådlös styrning Casambi Nej Låg
773306-1000 SkyLine R 7733/700-MPS 3K Dim System 576 7 663 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej Låg
773326-1049 SkyLine R 7733/700-MPS 4K Dim Casambi System 576 7 691 4000 Mikroprismatisk Trådlös styrning Casambi Nej Låg
773326-1000 SkyLine R 7733/700-MPS 4K Dim System 576 7 691 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej Låg
773300-1049 SkyLine R 7733/700-SAS 3K Dim Casambi System 576 7 737 3000 Satiné Trådlös styrning Casambi Nej Låg
773300-1000 SkyLine R 7733/700-SAS 3K Dim System 576 7 737 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej Låg
773320-1049 SkyLine R 7733/800-SAS 4K Dim Casambi System 576 7 767 4000 Satiné Trådlös styrning Casambi Nej Låg
773320-1000 SkyLine R 7733/800-SAS 4K Dim System 576 7 767 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej Låg
773208-1000 SkyLine R 7732/1300-MPS 3K System 1176 12 1330 3000 Mikroprismatisk Tänd/släck Nej Låg
773308-1000 SkyLine R 7733/1300-MPS 3K Dim System 1176 12 1330 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej Låg
773308-1049 SkyLine R 7733/1300-MPS 3K Dim Casambi System 1176 12 1330 3000 Mikroprismatisk Trådlös styrning Casambi Nej Låg
773202-1000 SkyLine R 7732/1500-SAS 3K System 1176 12 1466 3000 Satiné Tänd/släck Nej Låg
773204-1000 SkyLine R 7732/2900-SAS 3K System 2352 23 2932 3000 Satiné Tänd/släck Nej Låg
773204-1029 SkyLine R 7732/2900-SAS 3K EA 1h System 2352 23 2932 3000 Satiné Tänd/släck Ja Låg
773302-1000 SkyLine R 7733/1500-SAS 3K Dim System 1176 12 1466 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej Låg
773304-1000 SkyLine R 7733/2900-SAS 3K Dim System 2352 23 2932 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej Låg
773304-1029 SkyLine R 7733/2900-SAS 3K Dim EA 1h System 2352 23 2932 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja Låg
773302-1049 SkyLine R 7733/1500-SAS 3K Dim Casambi System 1176 12 1466 3000 Satiné Trådlös styrning Casambi Nej Låg
773304-1049 SkyLine R 7733/2900-SAS 3K Dim Casambi System 2352 23 2932 3000 Satiné Trådlös styrning Casambi Nej Låg
773228-1000 SkyLine R 7732/1400-MPS 4K System 1176 12 1386 4000 Mikroprismatisk Tänd/släck Nej Låg
773230-1000 SkyLine R 7732/2800-MPS 4K System 2352 23 2772 4000 Mikroprismatisk Tänd/släck Nej Låg
773230-1029 SkyLine R 7732/2800-MPS 4K EA 1h System 2352 23 2772 4000 Mikroprismatisk Tänd/släck Ja Låg
773328-1000 SkyLine R 7733/1400-MPS 4K Dim System 1176 12 1386 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej Låg
773330-1000 SkyLine R 7733/2800-MPS 4K Dim System 2352 23 2772 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej Låg
773330-1029 SkyLine R 7733/2800-MPS 4K Dim EA 1h System 2352 23 2772 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja Låg
773328-1049 SkyLine R 7733/1400-MPS 4K Dim Casambi System 1176 12 1386 4000 Mikroprismatisk Trådlös styrning Casambi Nej Låg
773330-1049 SkyLine R 7733/2800-MPS 4K Dim Casambi System 2352 23 2772 4000 Mikroprismatisk Trådlös styrning Casambi Nej Låg
773222-1000 SkyLine R 7732/1500-SAS 4K System 1176 12 1528 4000 Satiné Tänd/släck Nej Låg
773224-1000 SkyLine R 7732/3100-SAS 4K System 2352 23 3055 4000 Satiné Tänd/släck Nej Låg
773224-1029 SkyLine R 7732/3100-SAS 4K EA 1h System 2352 23 3055 4000 Satiné Tänd/släck Ja Låg
773322-1000 SkyLine R 7733/1500-SAS 4K Dim System 1176 12 1528 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej Låg
773324-1000 SkyLine R 7733/3100-SAS 4K Dim System 2352 23 3055 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej Låg
773324-1029 SkyLine R 7733/3100-SAS 4K Dim EA 1h System 2352 23 3055 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja Låg
773322-1049 SkyLine R 7733/1500-SAS 4K Dim Casambi System 1176 12 1528 4000 Satiné Trådlös styrning Casambi Nej Låg
773324-1049 SkyLine R 7733/3100-SAS 4K Dim Casambi System 2352 23 3055 4000 Satiné Trådlös styrning Casambi Nej Låg
Visa alla Visa färre

Tillbehör

26470556

Rampsats 0556 (par)

Används till alla systemarmaturer för Skyline för att skarva armaturerna, 1 par/skarv. Rampsatsen garanterar en enkel installation och utan ljusläckage vid skarvarna.

26470544

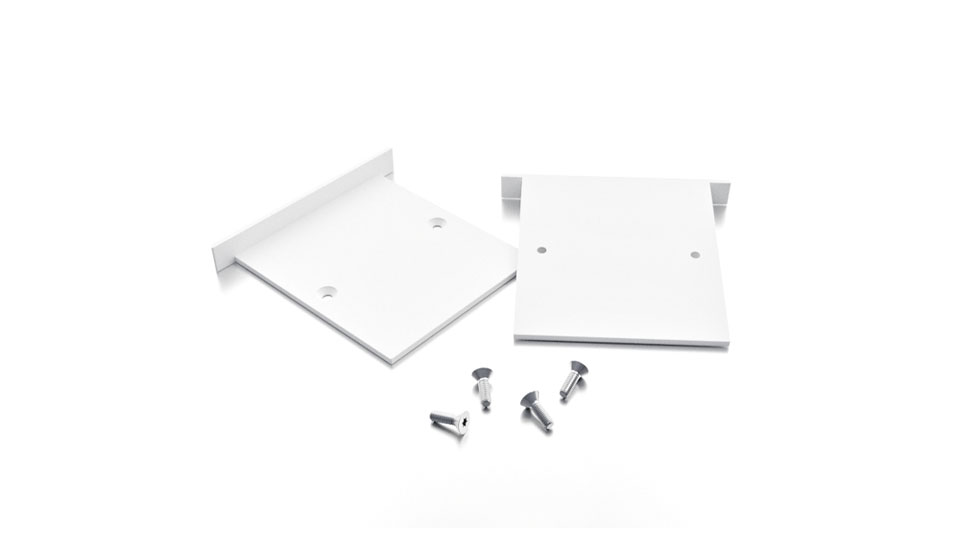

Gavelsats Vit 0544 (par)

Vitlackerade gavlar till Skyline R. Ingår i singelarmaturerna och säljs som tillbehör till systemarmaturerna, 1 par/ramp.

26470561

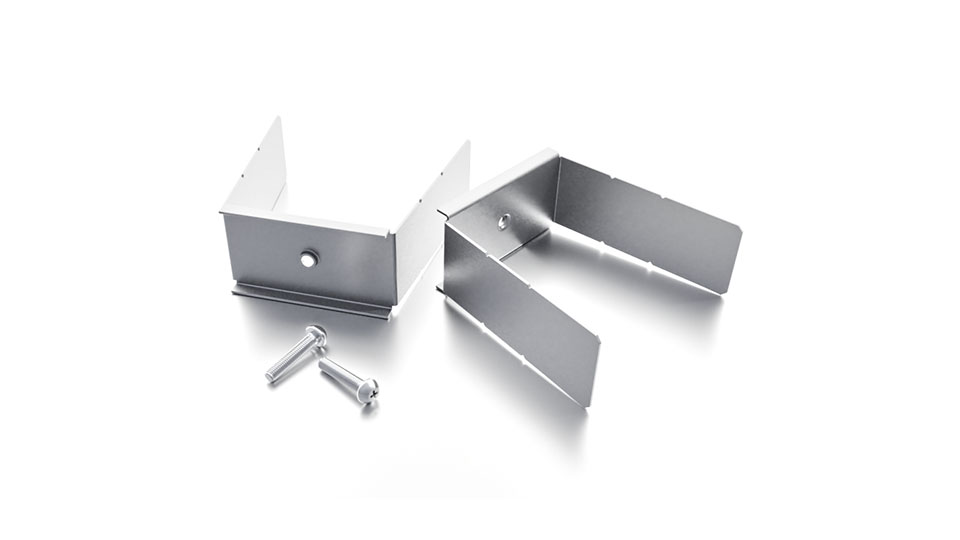

Infällnadsbygel 0561 (st)

Används för att montera Skyline R i gipstak eller rakt underifrån i T24-profiltak.

Produktfamilj

FAMILJ SKYLINE

Skyline är en bred och mångsidig produktfamilj som erbjuder ett sortiment av armaturer för pendlat, dikt tak, 3-fasskena eller infällt montage. Skyline är det perfekta valet för att skapa lysande linjer – ett lekfullt och effektfullt sätt att framhäva rummet och dess miljö. Armaturerna kännetecknas av noggrant avvägda proportioner och tidlös design, och erbjuder ett stort utbud av valbara kombinationer, inklusive färg, bländskydd, ljusflöde, längd och flera tillbehör av högsta kvalitet.

Läs mer
Skyline armaturfamilj – linjära armaturer för alla infällt, utanpåliggande och pendlat montage för kreativ allmänbelysning.

Nerladdningar

Produktblad

Dokument

Monteringsanvisning Monteringsanvisning Nödljus EA 1h Miljödeklaration

Ljusdata

Ljusfiler

Referenser

Dalarna Science Park

Borlänge
Kontor
