Astro 200 WW

En downlight med asymmetrisk ljusbild.

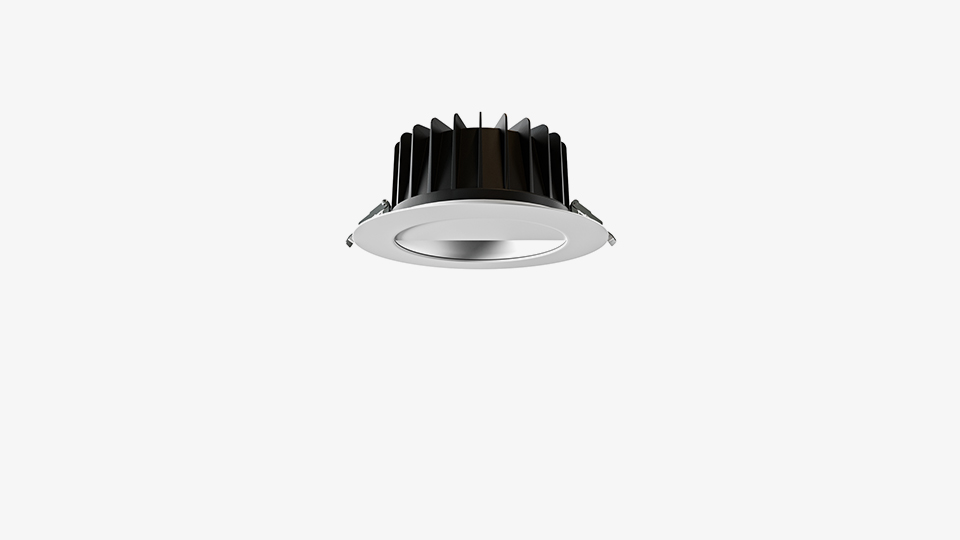

Astro 200 WW

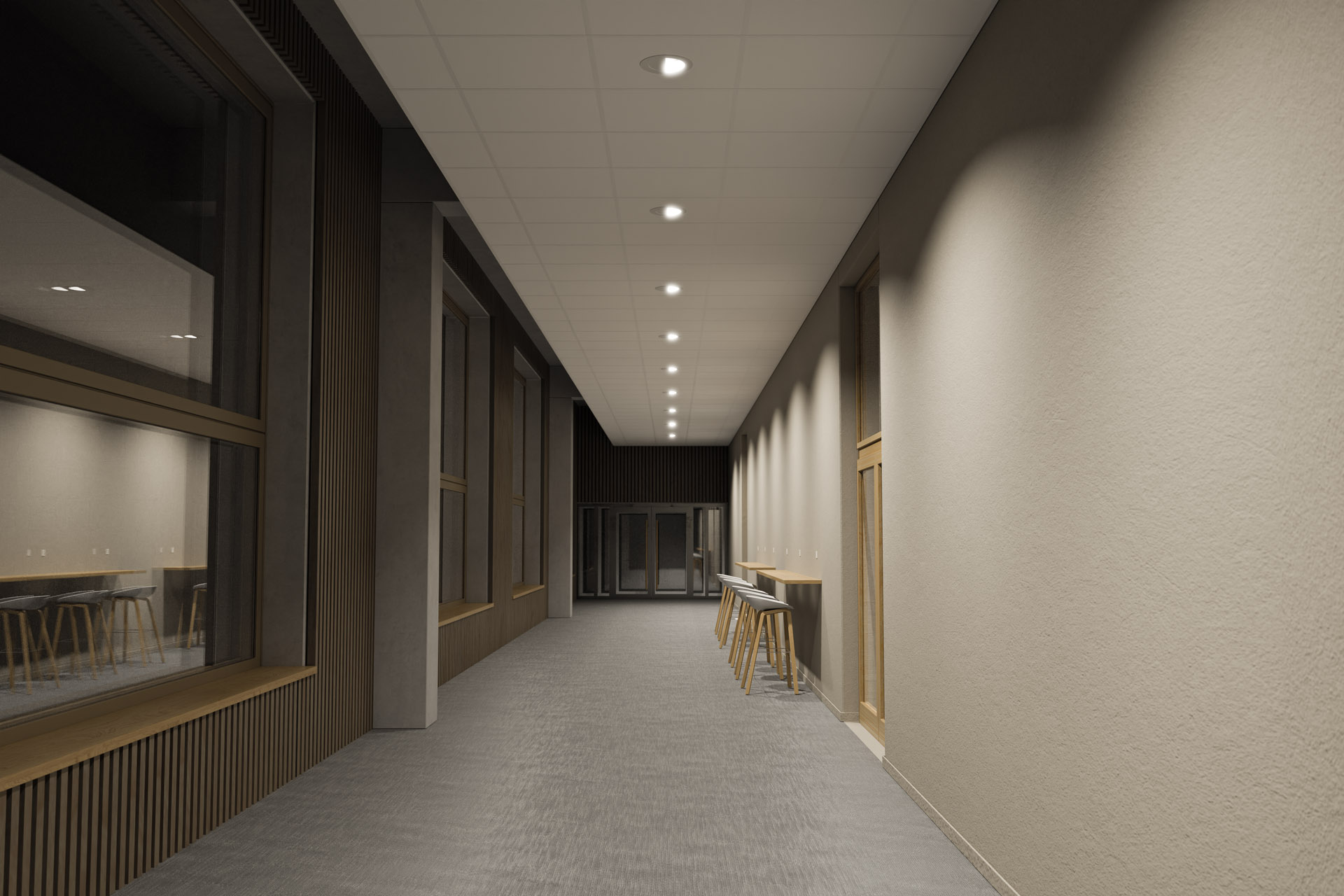

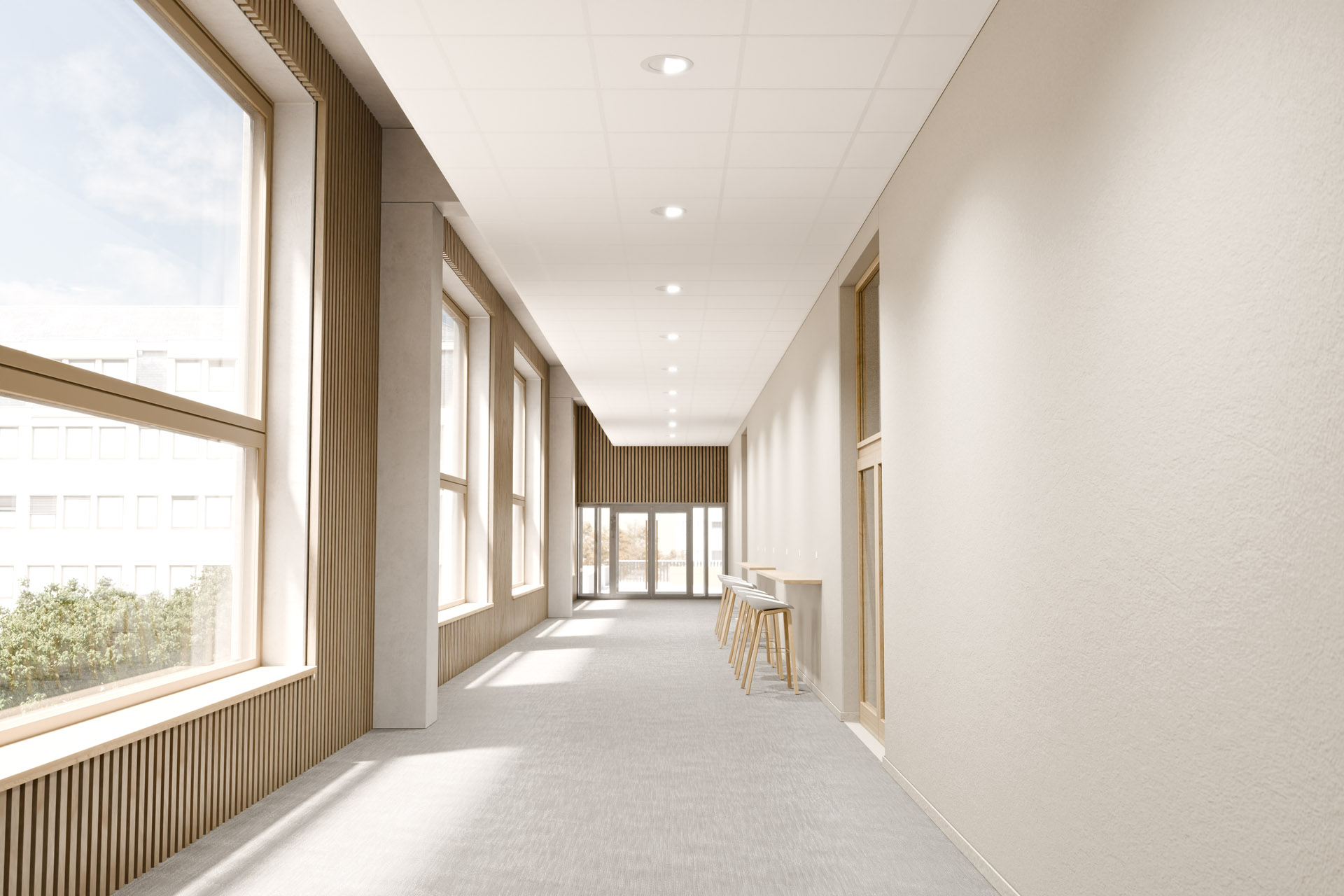

Den moderna downlighten Astro 200 WW är en wallwasher med asymmetrisk ljusbild, utformad för att belysa väggar och skapa en jämn och behaglig belysningslösning. Armaturen har en noggrann avvägning mellan ljusflöde, ljusspridning och avbländning för att säkerställa optimal ljuskomfort. Installationen i undertak är enkel och verktygslös tack vare dess fjäderkonstruktion, vilket eliminerar behovet av handkraft.

Astro 200 WW ingår i Astro-familjen, som består av sju olika downlights – både infällda och utanpåliggande – och ger stor flexibilitet i olika belysningsmiljöer. Downlightfamiljen erbjuder ett brett utbud av alternativ, bland annat DALI, nödljus, CLO, CRI90 och trådlös styrning, samt möjligheten att anpassa reflektor och ram efter behov.

  • Livslängd Drivare:100000 h
  • Miljöbedömningar:Byggvarubedömningen
  • IP-klass:54 underifrån/20 ovanifrån
  • Färger:

Teknisk information

Utförande

Pulverlackerat armaturhus och ring av formgjuten aluminium. Metallpläterad reflektor i blank, matt, vit eller svart. Diffuserande akrylskiva framför LED-modulen Upphängningsdetaljer av fjäderstål. Asymmetrisk reflektor av pulverlackerad plåt (RAL9016).

Färg: Vit

Färg ram: Vit (RAL9016)

Reflektor: Blank, Matt, Vit

Teknisk Data

IP-klass: 54 underifrån/20 ovanifrån

Godkännande: CE

Miljöbedömningar: Byggvarubedömningen

Optik

Optik: Reflektor

Dimensioner

Höjd: 99 (mm)

Diameter: 228 (mm)

Ljusdata & Prestanda

Armaturen finns med färgåtergivning Ra (CRI) 80 och 90. Astro 200 WW CRI90 har en dipswitch på ovansidan där du enkelt väljer mellan 3000 K och 4000 K. Fabriksinställningen är 4000 K, vilket är de värdena som redovisas. Vid 3000 K minskar ljusflödet med cirka 10%.

Ljusflöde: 1187 - 2391 (lm)

Ljusutbyte: Upp till 100 (lm/W)

Färgtemperatur: 3000, 4000, 3000/4000 (K)

Färgåtergivning (Ra): ≥80, ≥90

Färgtolerans (SDCM): ≤3

Livslängd LED L90: 50000, 59000 h

Livslängd Drivare: 100000 h, max bortfall 10%

Ljusstyrning

Ljusstyrning: Tänd/släck, DALI, Fasimpuls, DSI, Korridorfunktion

Sensor: Utan sensor

Anslutning

Armaturen är försedd med en fristående drivare som ansluts med snabbkoppling mot armatur. De icke dimbara armaturerna har monterat sladdställ 2,5 m. Mer information finns under specifik artikel.

Montering

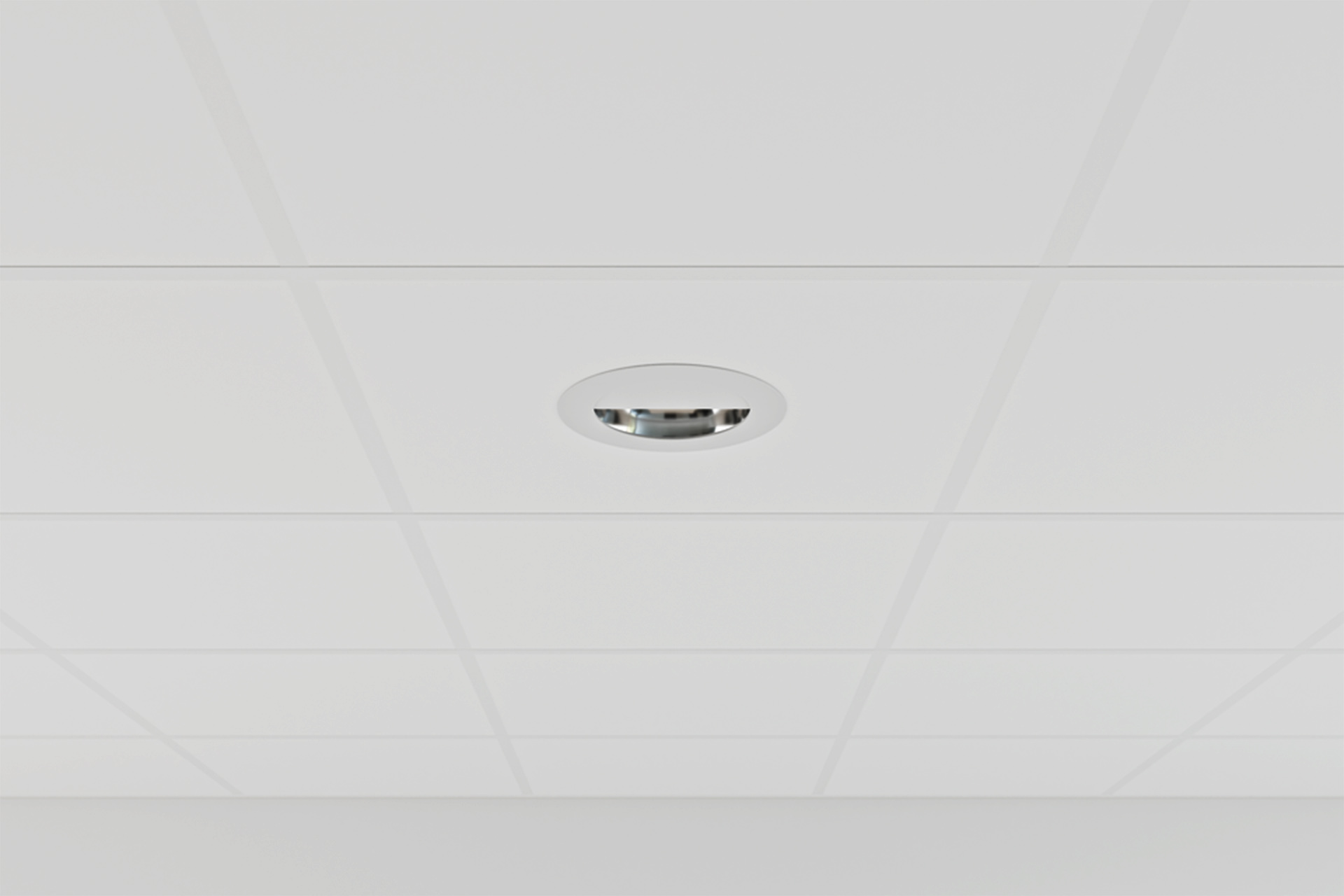

För infällt montage. Kan monteras helt utan verktyg. Vid montering i mjukt undertak rekommenderas användning av monteringsbrygga, se tillbehör. Mer information finns i monteringsanvisningen.

Egenskaper

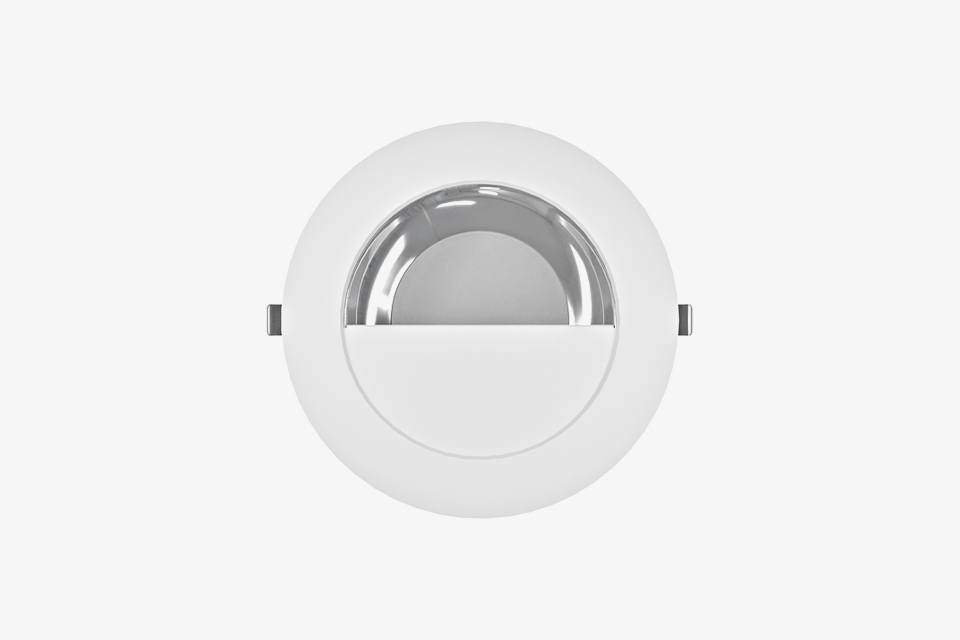

Infälld downlight med optik och fyra reflektorer – svart, Asymmetrisk reflektor för infälld downlight, optimerar ljusfördelning och skapar en effektiv wallwasher-effekt.vit, matt och blank – för flexibel allmänbelysning och korridorsbelysning.

En wall washer med extra allt - brett sortiment av reflektorer, styrning och färgåtergivning – för maximal flexibilitet.

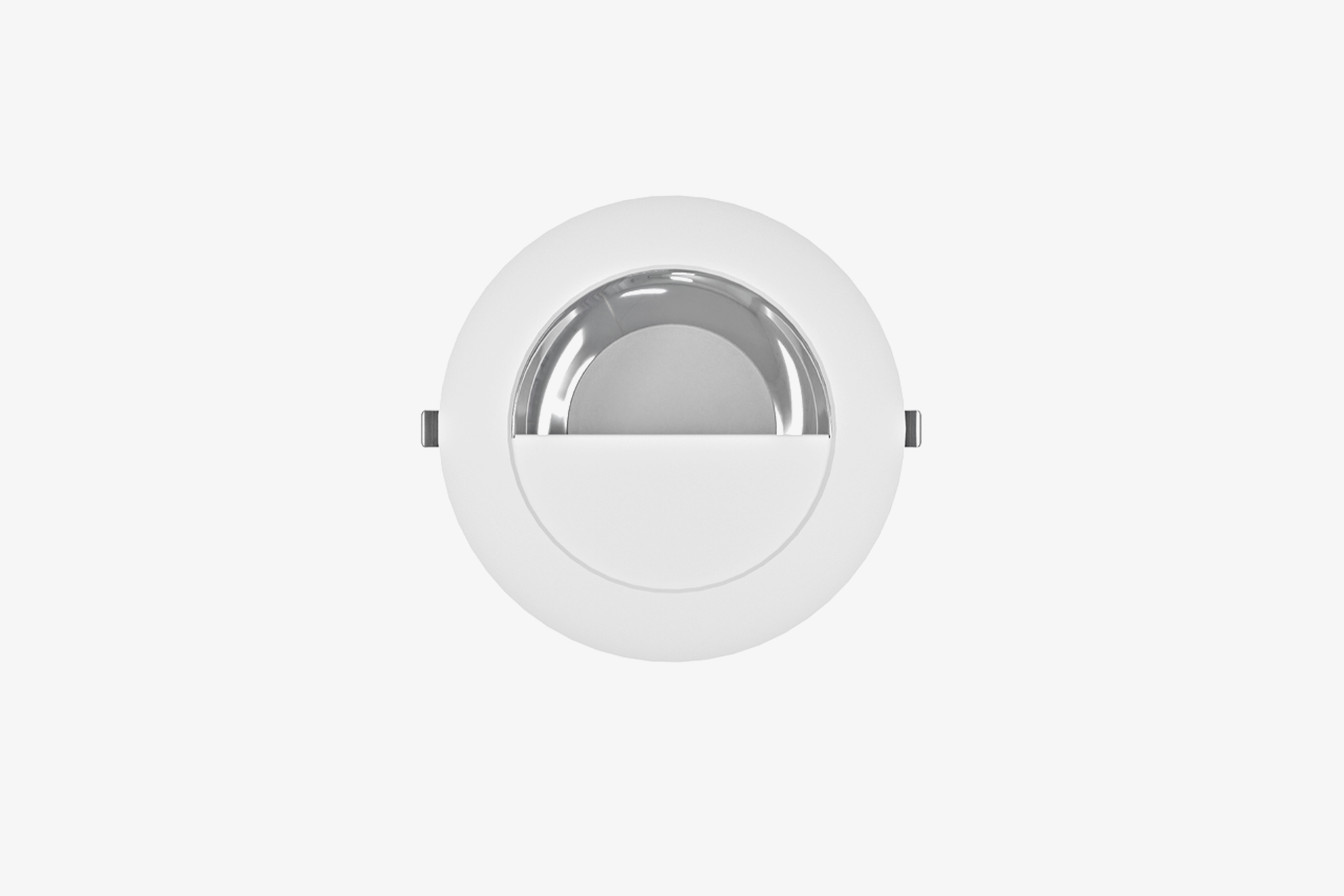

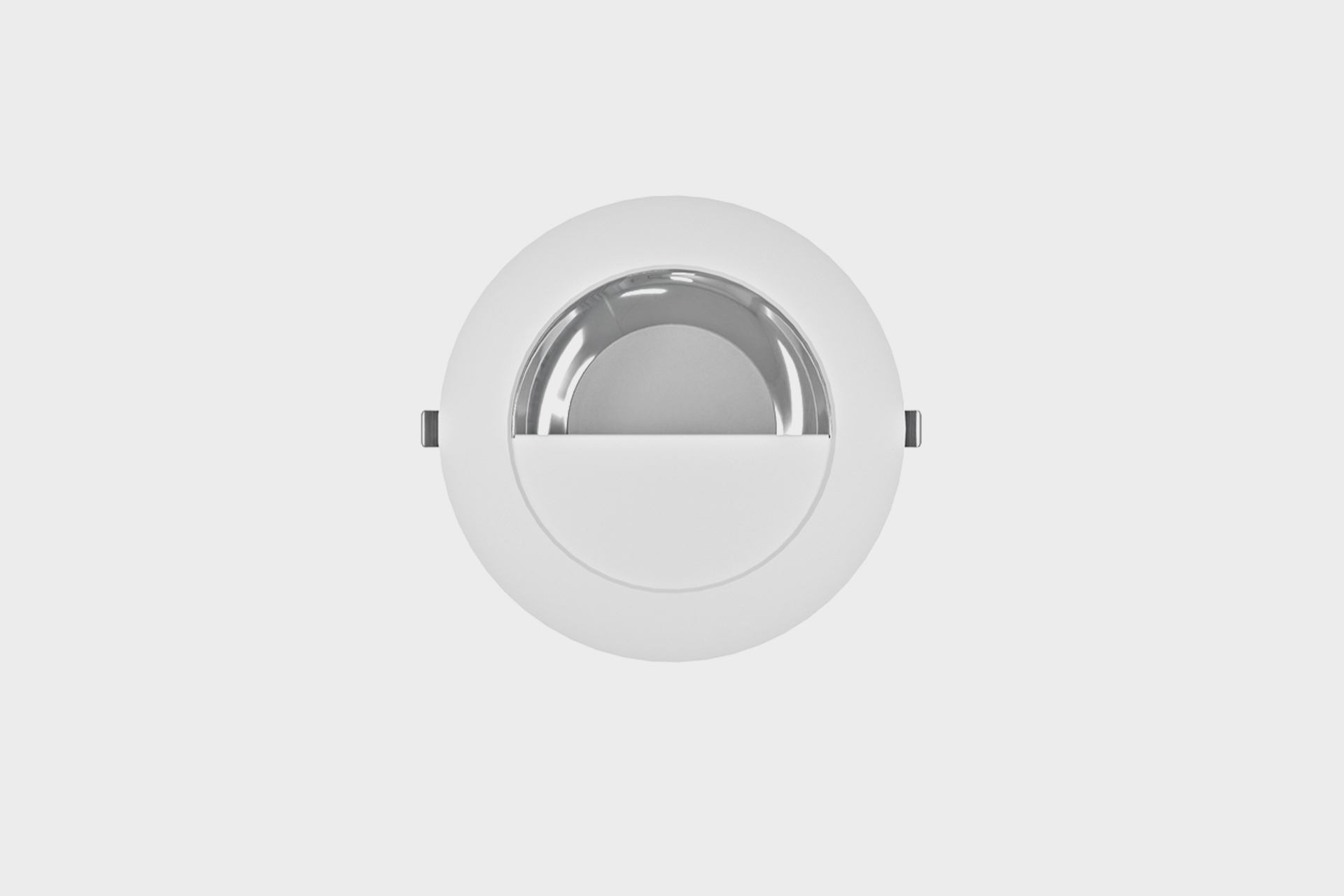

Asymmetrisk reflektor för infälld downlight, del av modulär konstruktion, skapar wallwasher-effekt med verktygslös montering.

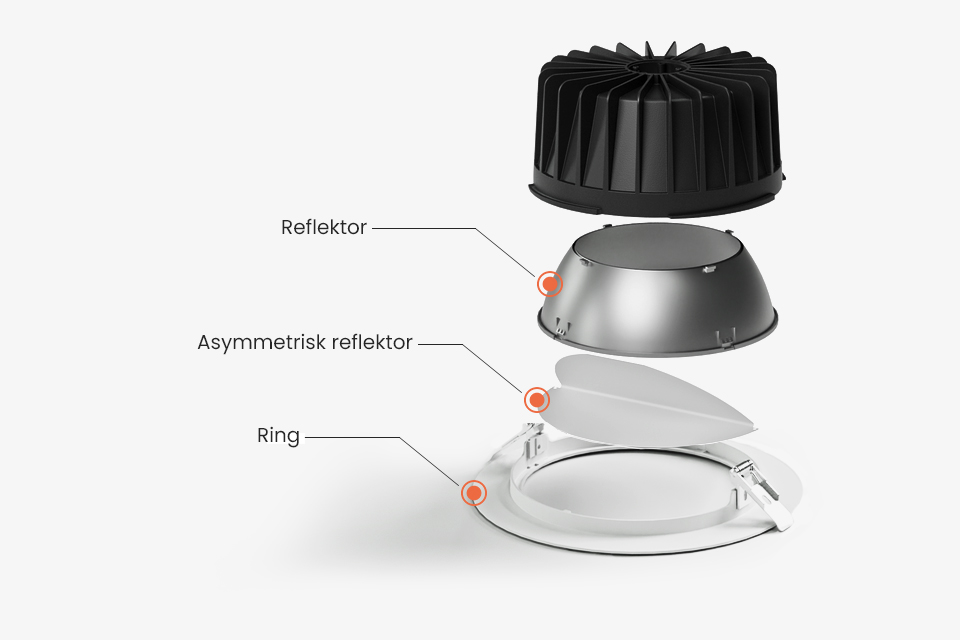

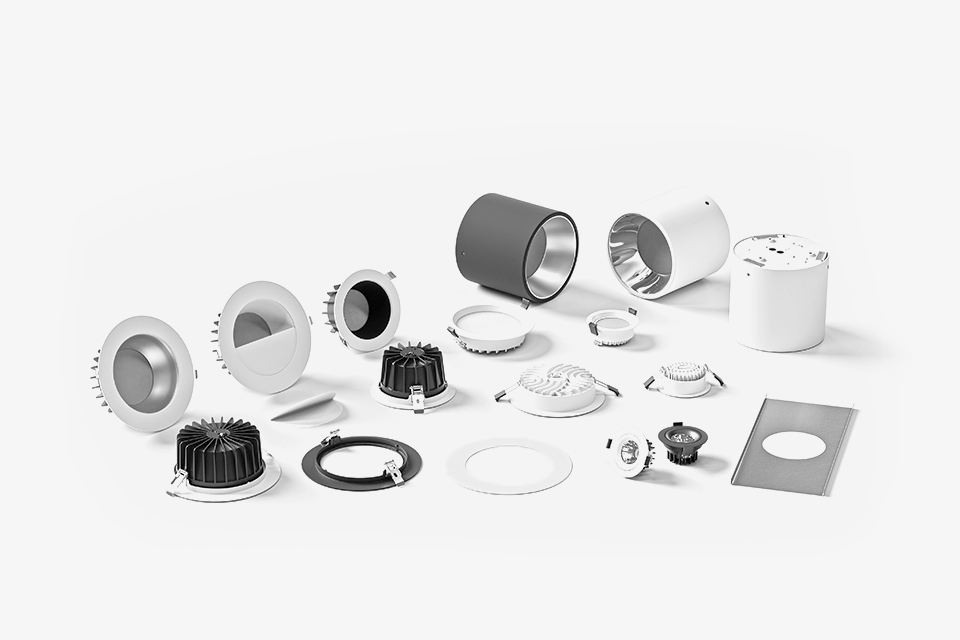

Modulär konstruktion - Armaturen kan enkelt anpassas efter behov och både ring och reflektor kan bytas utan verktyg.

Egenskaper Linectbox 960X640

Linect - Astro 200 WW finns med Linectanslutning för en snabb och enkel installation. Mer information om snabbkopplingssystemet finns i broschyren Snabbkopplingsguiden.

Läs mer

Astro downlight-serie – infällda, modulära LED-armaturer med asymmetrisk och symmetrisk optik för energieffektiv belysning.

Astro 200 WW är en del av familjen ASTRO som består av infällda och utanpåliggande downlight. En för varje projekt.

Måttskiss

Illustrerar måttet på en downlight armaturens mått: Ø228 och höjd 99.

Illustrerar måttet på en downlights inbyggnadsmått: håltagningsmått Ø 200-210, taktjocklek 5-30, inbyggnadshöjd minst 125 mm.

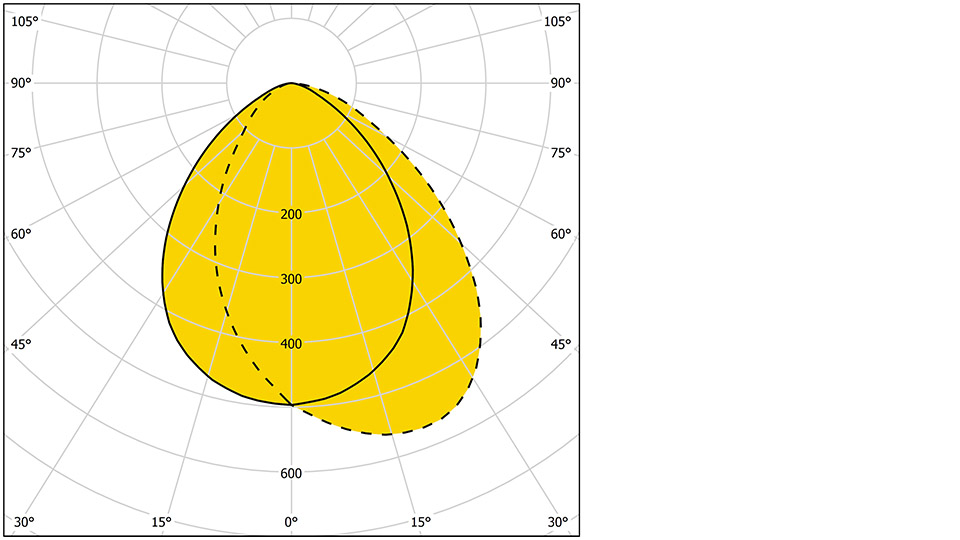

Ljusfördelning

Astro200 WW Blank Ljuskurva 960X540

Artiklar

Artikelnummer Namn Reflektor Effekt (W) Lumen Kelvin CRI Ljusstyrning
722220-0000 Astro 200 WW 7222/1400 Blank 3K Blank 16 1435 3000 ≥80 Tänd/släck
722221-0000 Astro 200 WW 7222/2200 Blank 3K Blank 24 2152 3000 ≥80 Tänd/släck
722420-0000 Astro 200 WW 7224/1300 Matt 3K Matt 16 1272 3000 ≥80 Tänd/släck
722421-0000 Astro 200 WW 7224/1900 Matt 3K Matt 24 1908 3000 ≥80 Tänd/släck
722620-0000 Astro 200 WW 7226/1400 Vit 3K Vit 16 1400 3000 ≥80 Tänd/släck
722621-0000 Astro 200 WW 7226/2100 Vit 3K Vit 24 2100 3000 ≥80 Tänd/släck
722220-0019 Astro 200 WW 7222/1400 Blank 3K Linect Blank 16 1435 3000 ≥80 Tänd/släck
722221-0019 Astro 200 WW 7222/2200 Blank 3K Linect Blank 24 2152 3000 ≥80 Tänd/släck
722420-0019 Astro 200 WW 7224/1300 Matt 3K Linect Matt 16 1272 3000 ≥80 Tänd/släck
722421-0019 Astro 200 WW 7224/1900 Matt 3K Linect Matt 24 1908 3000 ≥80 Tänd/släck
722620-0019 Astro 200 WW 7226/1400 Vit 3K Linect Vit 16 1400 3000 ≥80 Tänd/släck
722621-0019 Astro 200 WW 7226/2100 Vit 3K Linect Vit 24 2100 3000 ≥80 Tänd/släck
722320-0000 Astro 200 WW 7223/1400 Blank 3K Dim Blank 16 1435 3000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722321-0000 Astro 200 WW 7223/2200 Blank 3K Dim Blank 24 2152 3000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722520-0000 Astro 200 WW 7225/1300 Matt 3K Dim Matt 16 1272 3000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722521-0000 Astro 200 WW 7225/1900 Matt 3K Dim Matt 24 1908 3000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722720-0000 Astro 200 WW 7227/1400 Vit 3K Dim Vit 16 1400 3000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722721-0000 Astro 200 WW 7227/2100 Vit 3K Dim Vit 24 2100 3000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722320-0019 Astro 200 WW 7223/1400 Blank 3K Dim Linect Blank 16 1435 3000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722321-0019 Astro 200 WW 7223/2200 Blank 3K Dim Linect Blank 24 2152 3000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722520-0019 Astro 200 WW 7225/1300 Matt 3K Dim Linect Matt 16 1272 3000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722521-0019 Astro 200 WW 7225/1900 Matt 3K Dim Linect Matt 24 1908 3000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722720-0019 Astro 200 WW 7227/1400 Vit 3K Dim Linect Vit 16 1400 3000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722721-0019 Astro 200 WW 7227/2100 Vit 3K Dim Linect Vit 24 2100 3000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722230-0000 Astro 200 WW 7222/1600 Blank 4K Blank 16 1594 4000 ≥80 Tänd/släck
722231-0000 Astro 200 WW 7222/2400 Blank 4K Blank 24 2391 4000 ≥80 Tänd/släck
722430-0000 Astro 200 WW 7224/1400 Matt 4K Matt 16 1413 4000 ≥80 Tänd/släck
722431-0000 Astro 200 WW 7224/2100 Matt 4K Matt 24 2120 4000 ≥80 Tänd/släck
722630-0000 Astro 200 WW 7226/1600 Vit 4K Vit 16 1556 4000 ≥80 Tänd/släck
722631-0000 Astro 200 WW 7226/2300 Vit 4K Vit 24 2334 4000 ≥80 Tänd/släck
722230-0019 Astro 200 WW 7222/1600 Blank 4K Linect Blank 16 1594 4000 ≥80 Tänd/släck
722231-0019 Astro 200 WW 7222/2400 Blank 4K Linect Blank 24 2391 4000 ≥80 Tänd/släck
722430-0019 Astro 200 WW 7224/1400 Matt 4K Linect Matt 16 1413 4000 ≥80 Tänd/släck
722431-0019 Astro 200 WW 7224/2100 Matt 4K Linect Matt 24 2120 4000 ≥80 Tänd/släck
722630-0019 Astro 200 WW 7226/1600 Vit 4K Linect Vit 16 1556 4000 ≥80 Tänd/släck
722631-0019 Astro 200 WW 7226/2300 Vit 4K Linect Vit 24 2334 4000 ≥80 Tänd/släck
722330-0000 Astro 200 WW 7223/1600 Blank 4K Dim Blank 16 1594 4000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722331-0000 Astro 200 WW 7223/2400 Blank 4K Dim Blank 24 2391 4000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722530-0000 Astro 200 WW 7225/1400 Matt 4K Dim Matt 16 1413 4000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722531-0000 Astro 200 WW 7225/2100 Matt 4K Dim Matt 24 2120 4000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722730-0000 Astro 200 WW 7227/1600 Vit 4K Dim Vit 16 1556 4000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722731-0000 Astro 200 WW 7227/2300 Vit 4K Dim Vit 24 2334 4000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722330-0019 Astro 200 WW 7223/1600 Blank 4K Dim Linect Blank 16 1594 4000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722331-0019 Astro 200 WW 7223/2400 Blank 4K Dim Linect Blank 24 2391 4000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722530-0019 Astro 200 WW 7225/1400 Matt 4K Dim Linect Matt 16 1413 4000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722531-0019 Astro 200 WW 7225/2100 Matt 4K Dim Linect Matt 24 2120 4000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722730-0019 Astro 200 WW 7227/1600 Vit 4K Dim Linect Vit 16 1556 4000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722731-0019 Astro 200 WW 7227/2300 Vit 4K Dim Linect Vit 24 2334 4000 ≥80 DALI, Fasimpuls, DSI, Korridorfunktion
722230-0900 Astro 200 WW 7222/1300 Blank 3K/4K CRI90 Blank 16 1339 3000/4000 ≥90 Tänd/släck
722231-0900 Astro 200 WW 7222/2000 Blank 3K/4K CRI90 Blank 24 2008 3000/4000 ≥90 Tänd/släck
722430-0900 Astro 200 WW 7224/1200 Matt 3K/4K CRI90 Matt 16 1187 3000/4000 ≥90 Tänd/släck
722431-0900 Astro 200 WW 7224/1800 Matt 3K/4K CRI90 Matt 24 1781 3000/4000 ≥90 Tänd/släck
722630-0900 Astro 200 WW 7226/1300 Vit 3K/4K CRI90 Vit 16 1307 3000/4000 ≥90 Tänd/släck
722631-0900 Astro 200 WW 7226/2000 Vit 3K/4K CRI90 Vit 24 1961 3000/4000 ≥90 Tänd/släck
722230-0919 Astro 200 WW 7222/1300 Blank 3K/4K CRI90 Linect Blank 16 1339 3000/4000 ≥90 Tänd/släck
722231-0919 Astro 200 WW 7222/2000 Blank 3K/4K CRI90 Linect Blank 24 2008 3000/4000 ≥90 Tänd/släck
722430-0919 Astro 200 WW 7224/1200 Matt 3K/4K CRI90 Linect Matt 16 1187 3000/4000 ≥90 Tänd/släck
722431-0919 Astro 200 WW 7224/1800 Matt 3K/4K CRI90 Linect Matt 24 1781 3000/4000 ≥90 Tänd/släck
722630-0919 Astro 200 WW 7226/1300 Vit 3K/4K CRI90 Linect Vit 16 1307 3000/4000 ≥90 Tänd/släck
722631-0919 Astro 200 WW 7226/2000 Vit 3K/4K CRI90 Linect Vit 24 1961 3000/4000 ≥90 Tänd/släck
722330-0900 Astro 200 WW 7223/1300 Blank 3K/4K CRI90 Dim Blank 16 1339 3000/4000 ≥90 DALI, Fasimpuls, DSI, Korridorfunktion
722331-0900 Astro 200 WW 7223/2000 Blank 3K/4K CRI90 Dim Blank 24 2008 3000/4000 ≥90 DALI, Fasimpuls, DSI, Korridorfunktion
722530-0900 Astro 200 WW 7225/1200 Matt 3K/4K CRI90 Dim Matt 16 1187 3000/4000 ≥90 DALI, Fasimpuls, DSI, Korridorfunktion
722531-0900 Astro 200 WW 7225/1800 Matt 3K/4K CRI90 Dim Matt 24 1781 3000/4000 ≥90 DALI, Fasimpuls, DSI, Korridorfunktion
722730-0900 Astro 200 WW 7227/1300 Vit 3K/4K CRI90 Dim Vit 16 1307 3000/4000 ≥90 DALI, Fasimpuls, DSI, Korridorfunktion
722731-0900 Astro 200 WW 7227/2000 Vit 3K/4K CRI90 Dim Vit 24 1961 3000/4000 ≥90 DALI, Fasimpuls, DSI, Korridorfunktion
722330-0919 Astro 200 WW 7223/1300 Blank 3K/4K CRI90 Dim Linect Blank 16 1339 3000/4000 ≥90 DALI, Fasimpuls, DSI, Korridorfunktion
722331-0919 Astro 200 WW 7223/2000 Blank 3K/4K CRI90 Dim Linect Blank 24 2008 3000/4000 ≥90 DALI, Fasimpuls, DSI, Korridorfunktion
722530-0919 Astro 200 WW 7225/1200 Matt 3K/4K CRI90 Dim Linect Matt 16 1187 3000/4000 ≥90 DALI, Fasimpuls, DSI, Korridorfunktion
722531-0919 Astro 200 WW 7225/1800 Matt 3K/4K CRI90 Dim Linect Matt 24 1781 3000/4000 ≥90 DALI, Fasimpuls, DSI, Korridorfunktion
722730-0919 Astro 200 WW 7227/1300 Vit 3K/4K CRI90 Dim Linect Vit 16 1307 3000/4000 ≥90 DALI, Fasimpuls, DSI, Korridorfunktion
722731-0919 Astro 200 WW 7227/2000 Vit 3K/4K CRI90 Dim Linect Vit 24 1961 3000/4000 ≥90 DALI, Fasimpuls, DSI, Korridorfunktion
Visa alla Visa färre

Tillbehör

26476801

Monteringsbrygga 6801

Monteringsbrygga rekommenderas vid montering i mjukt undertak. Passar till Astro 200.

26480615

Reflektor Blank Astro 200

Reflektorn till downlight Astro 200 som enkelt går att byta.

26480616

Reflektor Matt Astro 200

Reflektorn till downlight Astro 200 som enkelt går att byta.

26480612

Reflektor Vit Astro 150

Reflektorn till downlight Astro 150 som enkelt går att byta.

26480619

Svart Ring Astro 200

Svart ring till downlight Astro 200. Det går att enkelt byta ramen till Astro 200.

26479874

Täckring Svart Ø300

Används vid montering i befintligt tak med större håltagning än downlight, max Ø210 mm. Monteringsbrygga 6801 rekommenderas vid användning av täckring. Passar till vår downlight Astro 200.

26479873

Täckring Vit Ø300

Används vid montering i befintligt tak med större håltagning än downlight, max Ø290 mm. Monteringsbrygga 6801 rekommenderas vid användning av täckring. Passar till vår downlight Astro 200

26469900

Linectbox Plejd DAL-01

Linectboxen med 5-polig plint (WAGO 294-8135) med Plejd EXT-01 (E13 777 49), exklusive drivare. Används för att styra belysningsprodukter via DALI-buss med broadcast. Upp till 64 DALI-adresser. Det krävs att man har en armatur med Linect för att ansluta till en Linectbox med Plejd. LINECT är ett ”öppet” system, dvs den är universal och kompatibel med alla snabbkopplingsfabrikat, exempelvis Wago, Ensto, och Wieland. Passar till alla nya och befintliga system. En annan stor fördel med snabbkopplingssystem är säkerheten, då felkopplingar ej är möjligt. Användningsområden är bl.a. inom kontorslandskap, klassrum och konferensutrymmen. Vår unika Linectbox, är framtagen för snabb installation och finns i stort sett till alla våra infällda armaturer. Välj önskad armatur med Linect och tillbehör, sen är det bara plugnplay. KLART!

26469901

Linectbox Plejd EXT-01

Linectboxen med 5-polig plint (WAGO 294-8135) med Plejd EXT-01 (E13 777 67), exklusive drivare. Förlänger räckvidden genom att vara en del av Plejd-mesh. Det krävs att man har en armatur med Linect för att ansluta till en Linectbox med Plejd. LINECT är ett ”öppet” system, dvs den är universal och kompatibel med alla snabbkopplingsfabrikat, exempelvis Wago, Ensto, och Wieland. Passar till alla nya och befintliga system. En annan stor fördel med snabbkopplingssystem är säkerheten, då felkopplingar ej är möjligt. Användningsområden är bl.a. inom kontorslandskap, klassrum och konferensutrymmen. Vår unika Linectbox, är framtagen för snabb installation och finns i stort sett till alla våra infällda armaturer. Välj önskad armatur med Linect och tillbehör, sen är det bara plugnplay. KLART!
