Lavanda

En tät och infälld armatur för miljöer med höga hygieniska krav.

Lavanda

Detta är vår ikoniska täta armatur som funnits i vårt sortiment i över 20 år av en anledning. Lavanda är en familj som består av infällda och utanpåliggande armaturer med SÄK-varianter. Hela familjen erbjuder täta och energieffektiva armaturer avsedda för miljöer med mycket höga hygieniska krav, exempelvis restaurangkök, livsmedels- och elektronikindustrier. Lavanda finns i två modul-storlekar, färgtemperatur 3000 K & 4000 K och med högsta kvalité på komponenter så som drivare och LED-modul.
  • Livslängd Drivare:100000 h
  • Livslängd LED:L80 100000 h
  • Miljöbedömningar:SundaHus, SundaHus B, Byggvarubedömningen
  • IP-klass:X5 underifrån/23 ovanifrån
  • Färger:

Teknisk information

Utförande

Förzinkad armaturstomme av vitlackerad stålplåt. Strängpressad ram av vitlackerad aluminium som låses med rostfria metallås mot T-bärverket. Tätning mellan ram och T-bärverk består av EPDM-packning. I ramen ligger en 3,2 mm klar akrylskiva som tätas med silikonpackning. Armaturen är halogenfri.

Färg: Vit

Färg ram: Vit (RAL9010)

Teknisk Data

IP-klass: X5 underifrån/23 ovanifrån

Godkännande: CE

Miljöbedömningar: SundaHus, SundaHus B, Byggvarubedömningen

Optik

Reflektorer av högblank aluminium typ MIRO® silver.

Optik: Mikroprismatisk, Satiné

Dimensioner

Armaturen finns i två storlekar

Längd: 595, 1195 (mm)

Bredd: 595, 295 (mm)

Höjd: 60 (mm)

Ljusdata & Prestanda

Ljusflöde: 2748 - 7535 (lm)

Ljusutbyte: Upp till 153 (lm/W)

Färgtemperatur: 3000, 4000 (K)

Färgåtergivning (Ra): ≥80

Färgtolerans (SDCM): ≤3

Livslängd LED L100:100000 h

Livslängd LED L90: 50000 h

Livslängd LED L80: 100000 h

Livslängd Drivare: 100000 h, max bortfall 10%

Ljusstyrning

Ljusstyrning: Tänd/släck, DALI, Fasimpuls, DSI, Korridorfunktion

Sensor: Utan sensor

Anslutning

Armaturen är försedd med fristående drivare med snabbkoppling mot armatur.

Montering

Infällt montage i undertak för T24-bärverk. Minsta monteringshöjd är 155 mm. Armaturhuset monteras i undertaksverket och vilar på T-profilens horisontella del. Ramen med plastskiva och bländskydd monteras underifrån mot T-bärverket med hjälp av skruvar. Ramen är fällbar och kvarhängande. Ramen med akrylskiva utgör en del av undertaket och tätar mot vattenbesprutning minst lika bra som undertaket i övrigt. Godkänd för montage i ventilerade undertak. Inbyggnadsram finns som tillbehör för montering i fast tak. Mer information finns i monteringsanvisningen.

Egenskaper

Egenskaper Lavanda Sortiment 960X640

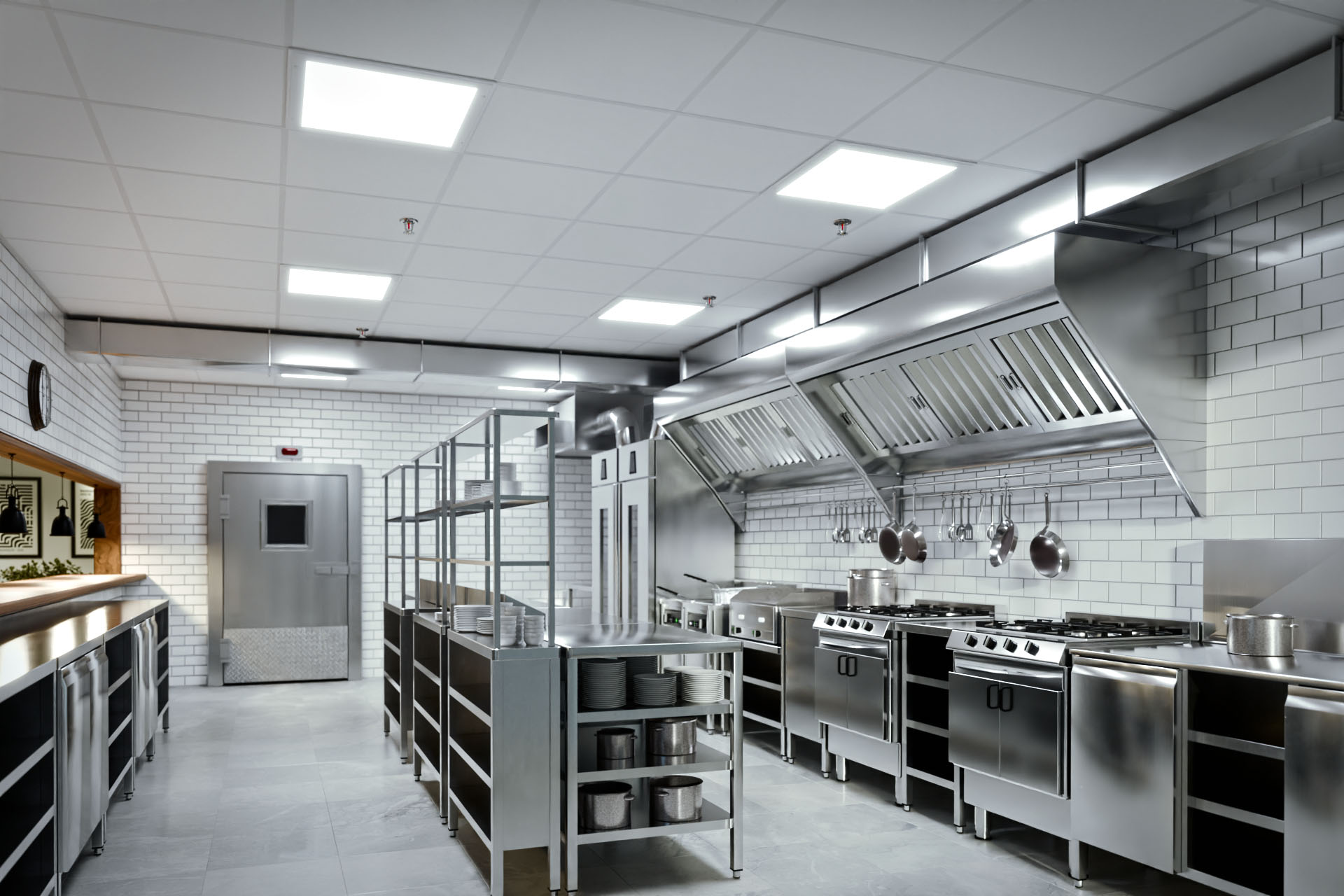

Sortiment - Lavanda finns i modulmått 600x600 och 1200x300.

Egenskaper Lavanda 960X640

Optik - Armaturen går att få med mikroprismatisk skiva (-MPS) som ger ett bländfritt ljus medan satinéskivan (-SAS) ger ett diffust och mjukt ljus.

Spolsäker - Ramen konstruktion gör armaturen tät.

Högsta kvalité på alla komponenter så som drivare och LED-moduler för att säkerställa lång livslängd.

Måttskiss

Mattskiss Lavanda Familj

Mattskiss Lavanda Montage

Ljusfördelning

Lavanda SAS 6X6 Ljuskurva 960X540

Satiné

Lavanda MPS 6X6 Ljuskurva 960X540

Mikroprismatisk

Artiklar

Artikelnummer Namn Modul (mm) Effekt (W) Lumen Kelvin Optik Ljusstyrning CLO
732001-3000 Lavanda 7320/3400-MPS 3K 6x6 600x600 31 3435 3000 Mikroprismatisk Tänd/släck Nej
732021-3000 Lavanda 7320/3600-MPS 4K 6x6 600x600 31 3579 4000 Mikroprismatisk Tänd/släck Nej
732004-3000 Lavanda 7320/3900-MPS 3K 12x3 1200x300 30 3942 3000 Mikroprismatisk Tänd/släck Nej
732011-3000 Lavanda 7320/3900-SAS 3K 6x6 600x600 31 3866 3000 Satiné Tänd/släck Nej
732031-3000 Lavanda 7320/4000-SAS 4K 6x6 600x600 31 4028 4000 Satiné Tänd/släck Nej
732024-3000 Lavanda 7320/4100-MPS 4K 12x3 1200x300 30 4108 4000 Mikroprismatisk Tänd/släck Nej
732002-3000 Lavanda 7320/4300-MPS 3K 6x6 600x600 40 4302 3000 Mikroprismatisk Tänd/släck Nej
732014-3000 Lavanda 7320/4400-SAS 3K 12x3 1200x300 30 4396 3000 Satiné Tänd/släck Nej
732022-3000 Lavanda 7320/4500-MPS 4K 6x6 600x600 40 4483 4000 Mikroprismatisk Tänd/släck Nej
732034-3000 Lavanda 7320/4600-SAS 4K 12x3 1200x300 30 4581 4000 Satiné Tänd/släck Nej
732012-3000 Lavanda 7320/4800-SAS 3K 6x6 600x600 40 4845 3000 Satiné Tänd/släck Nej
732032-3000 Lavanda 7320/5000-SAS 4K 6x6 600x600 40 5048 4000 Satiné Tänd/släck Nej
732005-3000 Lavanda 7320/5200-MPS 3K 12x3 1200x300 40 5190 3000 Mikroprismatisk Tänd/släck Nej
732025-3000 Lavanda 7320/5400-MPS 4K 12x3 1200x300 40 5408 4000 Mikroprismatisk Tänd/släck Nej
732015-3000 Lavanda 7320/5700-SAS 3K 12x3 1200x300 40 5652 3000 Satiné Tänd/släck Nej
732003-3000 Lavanda 7320/5800-MPS 3K 6x6 600x600 55 5776 3000 Mikroprismatisk Tänd/släck Nej
732035-3000 Lavanda 7320/5900-SAS 4K 12x3 1200x300 40 5889 4000 Satiné Tänd/släck Nej
732023-3000 Lavanda 7320/6000-MPS 4K 6x6 600x600 55 6019 4000 Mikroprismatisk Tänd/släck Nej
732013-3000 Lavanda 7320/6500-SAS 3K 6x6 600x600 55 6507 3000 Satiné Tänd/släck Nej
732006-3000 Lavanda 7320/6600-MPS 3K 12x3 1200x300 53 6626 3000 Mikroprismatisk Tänd/släck Nej
732033-3000 Lavanda 7320/6800-SAS 4K 6x6 600x600 55 6780 4000 Satiné Tänd/släck Nej
732026-3000 Lavanda 7320/6900-MPS 4K 12x3 1200x300 53 6904 4000 Mikroprismatisk Tänd/släck Nej
732016-3000 Lavanda 7320/7200-SAS 3K 12x3 1200x300 53 7231 3000 Satiné Tänd/släck Nej
732036-3000 Lavanda 7320/7500-SAS 4K 12x3 1200x300 53 7535 4000 Satiné Tänd/släck Nej
732101-3039 Lavanda 7321/2700-MPS 3K 6x6 Dim CLO 600x600 25-31 2748 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732121-3039 Lavanda 7321/2900-MPS 4K 6x6 Dim CLO 600x600 25-31 2863 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732111-3039 Lavanda 7321/3100-SAS 3K 6x6 Dim CLO 600x600 25-31 3093 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732104-3039 Lavanda 7321/3200-MPS 3K 12x3 Dim CLO 1200x300 24-30 3154 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732131-3039 Lavanda 7321/3200-SAS 4K 6x6 Dim CLO 600x600 25-31 3222 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732124-3039 Lavanda 7321/3300-MPS 4K 12x3 Dim CLO 1200x300 24-30 3286 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732101-3000 Lavanda 7321/3400-MPS 3K 6x6 Dim 600x600 31 3435 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732102-3039 Lavanda 7321/3400-MPS 3K 6x6 Dim CLO 600x600 32-40 3442 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732114-3039 Lavanda 7321/3500-SAS 3K 12x3 Dim CLO 1200x300 24-30 3517 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732121-3000 Lavanda 7321/3600-MPS 4K 6x6 Dim 600x600 31 3579 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732122-3039 Lavanda 7321/3600-MPS 4K 6x6 Dim CLO 600x600 32-40 3586 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732134-3039 Lavanda 7321/3700-SAS 4K 12x3 Dim CLO 1200x300 24-30 3665 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732104-3000 Lavanda 7321/3900-MPS 3K 12x3 Dim 1200x300 30 3942 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732111-3000 Lavanda 7321/3900-SAS 3K 6x6 Dim 600x600 31 3866 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732112-3039 Lavanda 7321/3900-SAS 3K 6x6 Dim CLO 600x600 32-40 3876 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732131-3000 Lavanda 7321/4000-SAS 4K 6x6 Dim 600x600 31 4028 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732132-3039 Lavanda 7321/4000-SAS 4K 6x6 Dim CLO 600x600 32-40 4038 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732124-3000 Lavanda 7321/4100-MPS 4K 12x3 Dim 1200x300 30 4108 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732105-3039 Lavanda 7321/4200-MPS 3K 12x3 Dim CLO 1200x300 32-40 4152 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732102-3000 Lavanda 7321/4300-MPS 3K 6x6 Dim 600x600 40 4302 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732125-3039 Lavanda 7321/4300-MPS 4K 12x3 Dim CLO 1200x300 32-40 4326 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732114-3000 Lavanda 7321/4400-SAS 3K 12x3 Dim 1200x300 30 4396 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732122-3000 Lavanda 7321/4500-MPS 4K 6x6 Dim 600x600 40 4483 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732115-3039 Lavanda 7321/4500-SAS 3K 12x3 Dim CLO 1200x300 32-40 4522 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732103-3039 Lavanda 7321/4600-MPS 3K 6x6 Dim CLO 600x600 44-55 4621 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732134-3000 Lavanda 7321/4600-SAS 4K 12x3 Dim 1200x300 30 4581 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732135-3039 Lavanda 7321/4700-SAS 4K 12x3 Dim CLO 1200x300 32-40 4711 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732123-3039 Lavanda 7321/4800-MPS 4K 6x6 Dim CLO 600x600 44-55 4815 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732112-3000 Lavanda 7321/4800-SAS 3K 6x6 Dim 600x600 40 4845 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732132-3000 Lavanda 7321/5000-SAS 4K 6x6 Dim 600x600 40 5048 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732105-3000 Lavanda 7321/5200-MPS 3K 12x3 Dim 1200x300 40 5190 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732113-3039 Lavanda 7321/5200-SAS 3K 6x6 Dim CLO 600x600 44-55 5206 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732106-3039 Lavanda 7321/5300-MPS 3K 12x3 Dim CLO 1200x300 42-53 5301 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732125-3000 Lavanda 7321/5400-MPS 4K 12x3 Dim 1200x300 40 5408 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732133-3039 Lavanda 7321/5400-SAS 4K 6x6 Dim CLO 600x600 44-55 5424 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732126-3039 Lavanda 7321/5500-MPS 4K 12x3 Dim CLO 1200x300 42-53 5523 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732115-3000 Lavanda 7321/5700-SAS 3K 12x3 Dim 1200x300 40 5652 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732103-3000 Lavanda 7321/5800-MPS 3K 6x6 Dim 600x600 55 5776 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732116-3039 Lavanda 7321/5800-SAS 3K 12x3 Dim CLO 1200x300 42-53 5785 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732135-3000 Lavanda 7321/5900-SAS 4K 12x3 Dim 1200x300 40 5889 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732123-3000 Lavanda 7321/6000-MPS 4K 6x6 Dim 600x600 55 6019 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732136-3039 Lavanda 7321/6000-SAS 4K 12x3 Dim CLO 1200x300 42-53 6028 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732113-3000 Lavanda 7321/6500-SAS 3K 6x6 Dim 600x600 55 6507 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732106-3000 Lavanda 7321/6600-MPS 3K 12x3 Dim 1200x300 53 6626 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732133-3000 Lavanda 7321/6800-SAS 4K 6x6 Dim 600x600 55 6780 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732126-3000 Lavanda 7321/6900-MPS 4K 12x3 Dim 1200x300 53 6904 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732116-3000 Lavanda 7321/7200-SAS 3K 12x3 Dim 1200x300 53 7231 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732136-3000 Lavanda 7321/7500-SAS 4K 12x3 Dim 1200x300 53 7535 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
Visa alla Visa färre

Tillbehör

26480689

Inbyggnadsram 1200x300

Inbyggnadsramen används för montering i fast tak. Skruvhålen i ramen gör det möjligt att montera armatur rakt underifrån. Håltagningsmått 1210x310 mm. Passar till alla infällda LED-paneler för modulmått 1200x300. Ramen är vitlackerad i RAL9016. Passar till våra LED-paneler: Tetto III och Lavanda.

26480690

Inbyggnadsram 600x600

Inbyggnadsramen används för montering i fast tak. Skruvhålen i ramen gör det möjligt att montera armatur rakt underifrån. Håltagningsmått 610x610 mm. Ramen är vitlackerad i RAL9016. Passar till alla infällda LED-paneler med modulmått 600x600: Tetto III, Bello III, Punto II, Lavanda, Solida och Vivo.

Produktfamilj

FAMILJ LAVANDA

Familjen erbjuder robusta och energieffektiva armaturer som är utformade för att möta de strängaste kraven i krävande miljöer. Serien är idealisk för applikationer där både hög hygien och säkerhet är avgörande, såsom restaurangkök, operationssalar, livsmedels- och läkemedelsindustrier samt säkerhetskritiska miljöer inom sjuk- och kriminalvård. Familjen består av infällda och utanpåliggande armaturer i modulmåtten 600x600 mm och 1200x300 mm.

Läs mer
Familj Lavanda 1920X1080

Nerladdningar

Produktblad

Dokument

Monteringsanvisning Miljödeklaration -SAS Miljödeklaration -MPS

Ljusdata

Ljusfiler
