Vekter Wall

En kraftfull strålkastare för väggmontage.

Vekter Wall

Vekter Wall är en väggmonterad armatur för utomhusbruk som ingår i den mångsidiga Vekter-serien. Denna serie erbjuder armaturer för både vägg- och stolpmontage samt pollare. Vekter Wall är utrustad med ett avancerat optiksystem som inkluderar både asymmetriska och symmetriska alternativ. Detta gör att den effektivt belyser både höga och låga monteringshöjder samt kan anpassas för varierande avstånd mellan armaturerna. Dessutom kan armaturen installeras som en uppljusarmatur, vilket ger en kraftfull och indirekt belysning som lyser upp stora ytor på ett imponerande sätt. Med sin robusta konstruktion och ljusegenskaper är Vekter Wall idealisk för en mängd olika användningsområden.
  • Livslängd Drivare:50000 h
  • Miljöbedömningar:Byggvarubedömningen
  • IK-klass:8
  • IP-klass:65
  • Färger:

Teknisk information

Utförande

Armaturstomme och ram av pressgjuten aluminium. Armaturhuset är korrosionsskyddat och pulverlackerat. Packning av slitstarkt silikongummi. Rostfritt skruvförband med ZFC-beläggning för extra skydd. Optiklins av akryl och skyddsglas av klart, härdat glas.

Färg: Vit, Svart, Mörkgrå, Matt Silver, Brons

Teknisk Data

IK-klass: 8

IP-klass: 65

Godkännande: CE

Miljöbedömningar: Byggvarubedömningen

Optik

Armaturens har flera val av spridningsvinklar.

Optik: M, W, EW, T2, T3, T4

Dimensioner

Armaturen finns i två storlekar.

Längd: 195, 240 (mm)

Bredd: 260 (mm)

Höjd: 80, 95 (mm)

Ljusdata & Prestanda

Ljusflöde: 2148 - 6954 (lm)

Ljusutbyte: Upp till 139 (lm/W)

Färgtemperatur: 3000, 4000 (K)

Färgåtergivning (Ra): ≥80

Färgtolerans (SDCM): ≤3

Spridningsvinkel: 31, 53, 110, 144X50, 139X68, 97x77, 32, 52, 108, 140X51, 140X72, 97x82°

Livslängd LED L90: 90000 h

Livslängd Drivare: 50000 h, max bortfall 10%

Ljusstyrning

Ljusstyrning: 1-10V, DALI

Anslutning

Armaturen är försedd med snabbkoppling mellan armaturfäste och armaturhus för enkel installation. Anslutningsplint för 3G2,5 mm² (kabeldiameter max 10 mm) samt överkopplingsbar.

Montering

För väggmontage. Mer information finns i monteringsanvisningen.

Egenskaper

Egenskaper Color Vekter Wall V 960X640

Färgval - Vekter Wall går att få i fem standardkulörer.

-01 Black (RAL 9011)
-02 Dark grey (RAL 7043)
-03 White (RAL 9003)
-05 Matt silver (RAL 9006)
-06 Bronze (RAL 6014)

Ange slutsiffra efter valt artikelnummer, exempel VK-30003-01

Måttskiss

Mattskiss Vekter 1 960X640

Vekter 1

Mattskiss Vekter 2 960X640

Vekter 2

Ljusfördelning

Vekter W 1 M Ljuskurva 960X540

M

Vekter W 1 W Ljuskurva 960X540

W

Vekter W 1 EW Ljuskurva 960X540

EW

Vekter W 1 T2 Ljuskurva 960X540

T2

Vekter W 1 T3 Ljuskurva 960X540

T3

Vekter W 1 T4 Ljuskurva 960X540

T4

Artiklar

Artikelnummer Namn Längd (mm) Effekt (W) Lumen Kelvin Optik Spridningsv. (°) Ljusstyrning
VK-30001-M-8030-ND Vekter 1 3000 K 20W M 195 20 2286 3000 M 31
VK-30001-M-8030-DI Vekter 1 3000 K 20W M 1-10V 195 20 2286 3000 M 31 1-10V
VK-30001-M-8030-DA Vekter 1 3000 K 20W M DALI 195 20 2286 3000 M 31 DALI
VK-30001-W-8030-ND Vekter 1 3000 K 20W W 195 20 2299 3000 W 53
VK-30001-W-8030-DI Vekter 1 3000 K 20W W 1-10V 195 20 2299 3000 W 53 1-10V
VK-30001-W-8030-DA Vekter 1 3000 K 20W W DALI 195 20 2299 3000 W 53 DALI
VK-30001-EW-8030-ND Vekter 1 3000 K 20W EW 195 20 2312 3000 EW 110
VK-30001-EW-8030-DI Vekter 1 3000 K 20W EW 1-10V 195 20 2312 3000 EW 110 1-10V
VK-30001-EW-8030-DA Vekter 1 3000 K 20W EW DALI 195 20 2312 3000 EW 110 DALI
VK-30001-T2-8030-ND Vekter 1 3000 K 20W T2 195 20 2159 3000 T2 144X50
VK-30001-T2-8030-DI Vekter 1 3000 K 20W T2 1-10V 195 20 2159 3000 T2 144X50 1-10V
VK-30001-T2-8030-DA Vekter 1 3000 K 20W T2 DALI 195 20 2159 3000 T2 144X50 DALI
VK-30001-T3-8030-ND Vekter 1 3000 K 20W T3 195 20 2148 3000 T3 139X68
VK-30001-T3-8030-DI Vekter 1 3000 K 20W T3 1-10V 195 20 2148 3000 T3 139X68 1-10V
VK-30001-T3-8030-DA Vekter 1 3000 K 20W T3 DALI 195 20 2148 3000 T3 139X68 DALI
VK-30001-T4-8030-ND Vekter 1 3000 K 20W T4 195 20 2153 3000 T4 97x77
VK-30001-T4-8030-DI Vekter 1 3000 K 20W T4 1-10V 195 20 2153 3000 T4 97x77 1-10V
VK-30001-T4-8030-DA Vekter 1 3000 K 20W T4 DALI 195 20 2153 3000 T4 97x77 DALI
VK-30001-M-8040-ND Vekter 1 4000 K 20W M 195 20 2439 4000 M 31
VK-30001-M-8040-DI Vekter 1 4000 K 20W M 1-10V 195 20 2439 4000 M 31 1-10V
VK-30001-M-8040-DA Vekter 1 4000 K 20W M DALI 195 20 2439 4000 M 31 DALI
VK-30001-W-8040-ND Vekter 1 4000 K 20W W 195 20 2457 4000 W 53
VK-30001-W-8040-DI Vekter 1 4000 K 20W W 1-10V 195 20 2457 4000 W 53 1-10V
VK-30001-W-8040-DA Vekter 1 4000 K 20W W DALI 195 20 2457 4000 W 53 DALI
VK-30001-EW-8040-ND Vekter 1 4000 K 20W EW 195 20 2473 4000 EW 110
VK-30001-EW-8040-DI Vekter 1 4000 K 20W EW 1-10V 195 20 2473 4000 EW 110 1-10V
VK-30001-EW-8040-DA Vekter 1 4000 K 20W EW DALI 195 20 2473 4000 EW 110 DALI
VK-30001-T2-8040-ND Vekter 1 4000 K 20W T2 195 20 2310 4000 T2 144X50
VK-30001-T2-8040-DI Vekter 1 4000 K 20W T2 1-10V 195 20 2310 4000 T2 144X50 1-10V
VK-30001-T2-8040-DA Vekter 1 4000 K 20W T2 DALI 195 20 2310 4000 T2 144X50 DALI
VK-30001-T3-8040-ND Vekter 1 4000 K 20W T3 195 20 2297 4000 T3 139X68
VK-30001-T3-8040-DI Vekter 1 4000 K 20W T3 1-10V 195 20 2297 4000 T3 139X68 1-10V
VK-30001-T3-8040-DA Vekter 1 4000 K 20W T3 DALI 195 20 2297 4000 T3 139X68 DALI
VK-30001-T4-8040-ND Vekter 1 4000 K 20W T4 195 20 2303 4000 T4 97x77
VK-30001-T4-8040-DI Vekter 1 4000 K 20W T4 1-10V 195 20 2303 4000 T4 97x77 1-10V
VK-30001-T4-8040-DA Vekter 1 4000 K 20W T4 DALI 195 20 2303 4000 T4 97x77 DALI
VK-30002-M-8030-ND Vekter 1 3000 K 28W M 195 28 3078 3000 M 31
VK-30002-M-8030-DA Vekter 1 3000 K 28W M DALI 195 28 3078 3000 M 31 DALI
VK-30002-W-8030-ND Vekter 1 3000 K 28W W 195 28 3077 3000 W 53
VK-30002-W-8030-DA Vekter 1 3000 K 28W W DALI 195 28 3077 3000 W 53 DALI
VK-30002-EW-8030-ND Vekter 1 3000 K 28W EW 195 28 3107 3000 EW 110
VK-30002-EW-8030-DA Vekter 1 3000 K 28W EW DALI 195 28 3107 3000 EW 110 DALI
VK-30002-T2-8030-ND Vekter 1 3000 K 28W T2 195 28 2905 3000 T2 144X50
VK-30002-T2-8030-DA Vekter 1 3000 K 28W T2 DALI 195 28 2905 3000 T2 144X50 DALI
VK-30002-T3-8030-ND Vekter 1 3000 K 28W T3 195 28 2893 3000 T3 139X68
VK-30002-T3-8030-DA Vekter 1 3000 K 28W T3 DALI 195 28 2893 3000 T3 139X68 DALI
VK-30002-T4-8030-ND Vekter 1 3000 K 28W T4 195 28 2872 3000 T4 97x77
VK-30002-T4-8030-DA Vekter 1 3000 K 28W T4 DALI 195 28 2872 3000 T4 97x77 DALI
VK-30002-M-8040-ND Vekter 1 4000 K 28W M 195 28 3299 4000 M 31
VK-30002-M-8040-DA Vekter 1 4000 K 28W M DALI 195 28 3299 4000 M 31 DALI
VK-30002-W-8040-ND Vekter 1 4000 K 28W W 195 28 3297 4000 W 53
VK-30002-W-8040-DA Vekter 1 4000 K 28W W DALI 195 28 3297 4000 W 53 DALI
VK-30002-EW-8040-ND Vekter 1 4000 K 28W EW 195 28 3330 4000 EW 110
VK-30002-EW-8040-DA Vekter 1 4000 K 28W EW DALI 195 28 3330 4000 EW 110 DALI
VK-30002-T2-8040-ND Vekter 1 4000 K 28W T2 195 28 3114 4000 T2 144X50
VK-30002-T2-8040-DA Vekter 1 4000 K 2W T2 DALI 195 28 3114 4000 T2 144X50 DALI
VK-30002-T3-8040-ND Vekter 1 4000 K 28W T3 195 28 3101 4000 T3 139X68
VK-30002-T3-8040-DA Vekter 1 4000 K 28W T3 DALI 195 28 3101 4000 T3 139X68 DALI
VK-30002-T4-8040-ND Vekter 1 4000 K 28W T4 195 28 3078 4000 T4 97x77
VK-30002-T4-8040-DA Vekter 1 4000 K 28W T4 DALI 195 28 3078 4000 T4 97x77 DALI
VK-30003-M-8030-ND Vekter 2 3000 K 37W M 240 37 4742 3000 M 32
VK-30003-M-8030-DI Vekter 2 3000 K 37W M 1-10V 240 37 4742 3000 M 32 1-10V
VK-30003-M-8030-DA Vekter 2 3000 K 37W M DALI 240 37 4742 3000 M 32 DALI
VK-30003-W-8030-ND Vekter 2 3000 K 37W W 240 37 4663 3000 W 52
VK-30003-W-8030-DI Vekter 2 3000 K 37W W 1-10V 240 37 4663 3000 W 52 1-10V
VK-30003-W-8030-DA Vekter 2 3000 K 37W W DALI 240 37 4663 3000 W 52 DALI
VK-30003-EW-8030-ND Vekter 2 3000 K 37W EW 240 37 4807 3000 EW 108
VK-30003-EW-8030-DI Vekter 2 3000 K 37W EW 1-10V 240 37 4807 3000 EW 108 1-10V
VK-30003-EW-8030-DA Vekter 2 3000 K 37W EW DALI 240 37 4807 3000 EW 108 DALI
VK-30003-T2-8030-ND Vekter 2 3000 K 37W T2 240 37 4605 3000 T2 140X51
VK-30003-T2-8030-DI Vekter 2 3000 K 37W T2 1-10V 240 37 4605 3000 T2 140X51 1-10V
VK-30003-T2-8030-DA Vekter 2 3000 K 37W T2 DALI 240 37 4605 3000 T2 140X51 DALI
VK-30003-T3-8030-ND Vekter 2 3000 K 37W T3 240 37 4509 3000 T3 140X72
VK-30003-T3-8030-DI Vekter 2 3000 K 37W T3 1-10V 240 37 4509 3000 T3 140X72 1-10V
VK-30003-T3-8030-DA Vekter 2 3000 K 37W T3 DALI 240 37 4509 3000 T3 140X72 DALI
VK-30003-T4-8030-ND Vekter 2 3000 K 37W T4 240 37 4522 3000 T4 97x82
VK-30003-T4-8030-DI Vekter 2 3000 K 37W T4 1-10V 240 37 4522 3000 T4 97x82 1-10V
VK-30003-T4-8030-DA Vekter 2 3000 K 37W T4 DALI 240 37 4522 3000 T4 97x82 DALI
VK-30003-M-8040-ND Vekter 2 4000 K 37W M 240 37 5060 4000 M 32
VK-30003-M-8040-DI Vekter 2 4000 K 37W M 1-10V 240 37 5060 4000 M 32 1-10V
VK-30003-M-8040-DA Vekter 2 4000 K 37W M DALI 240 37 5060 4000 M 32 DALI
VK-30003-W-8040-ND Vekter 2 4000 K 37W W 240 37 4983 4000 W 52
VK-30003-W-8040-DI Vekter 2 4000 K 37W W 1-10V 240 37 4983 4000 W 52 1-10V
VK-30003-W-8040-DA Vekter 2 4000 K 37W W DALI 240 37 4983 4000 W 52 DALI
VK-30003-EW-8040-ND Vekter 2 4000 K 37W EW 240 37 5142 4000 EW 108
VK-30003-EW-8040-DI Vekter 2 4000 K 37W EW 1-10V 240 37 5142 4000 EW 108 1-10V
VK-30003-EW-8040-DA Vekter 2 4000 K 37W EW DALI 240 37 5142 4000 EW 108 DALI
VK-30003-T2-8040-ND Vekter 2 4000 K 37W T2 240 37 4926 4000 T2 140X51
VK-30003-T2-8040-DI Vekter 2 4000 K 37W T2 1-10V 240 37 4926 4000 T2 140X51 1-10V
VK-30003-T2-8040-DA Vekter 2 4000 K 37W T2 DALI 240 37 4926 4000 T2 140X51 DALI
VK-30003-T3-8040-ND Vekter 2 4000 K 37W T3 240 37 4823 4000 T3 140X72
VK-30003-T3-8040-DI Vekter 2 4000 K 37W T3 1-10V 240 37 4823 4000 T3 140X72 1-10V
VK-30003-T3-8040-DA Vekter 2 4000 K 37W T3 DALI 240 37 4823 4000 T3 140X72 DALI
VK-30003-T4-8040-ND Vekter 2 4000 K 37W T4 240 37 4838 4000 T4 97x82
VK-30003-T4-8040-DI Vekter 2 4000 K 37W T4 1-10V 240 37 4838 4000 T4 97x82 1-10V
VK-30003-T4-8040-DA Vekter 2 4000 K 37W T4 DALI 240 37 4838 4000 T4 97x82 DALI
VK-30004-M-8030-ND Vekter 2 3000 K 54W M 240 54 6419 3000 M 32
VK-30004-W-8030-ND Vekter 2 3000 K 54W W 240 54 6308 3000 W 52
VK-30004-EW-8030-ND Vekter 2 3000 K 54W EW 240 54 6489 3000 EW 108
VK-30004-T2-8030-ND Vekter 2 3000 K 54W T2 240 54 6275 3000 T2 140X51
VK-30004-T3-8030-ND Vekter 2 3000 K 54W T3 240 54 6107 3000 T3 140X72
VK-30004-T4-8030-ND Vekter 2 3000 K 54W T4 240 54 6104 3000 T4 97x82
VK-30004-M-8040-ND Vekter 2 4000 K 54W M 240 54 6879 4000 M 32
VK-30004-W-8040-ND Vekter 2 4000 K 54W W 240 54 6760 4000 W 52
VK-30004-EW-8040-ND Vekter 2 4000 K 54W EW 240 54 6954 4000 EW 108
VK-30004-T2-8040-ND Vekter 2 4000 K 54W T2 240 54 6725 4000 T2 140X51
VK-30004-T3-8040-ND Vekter 2 4000 K 54W T3 240 54 6545 4000 T3 140X72
VK-30004-T4-8040-ND Vekter 2 4000 K 54W T4 240 54 6542 4000 T4 97x82
Visa alla Visa färre

Tillbehör

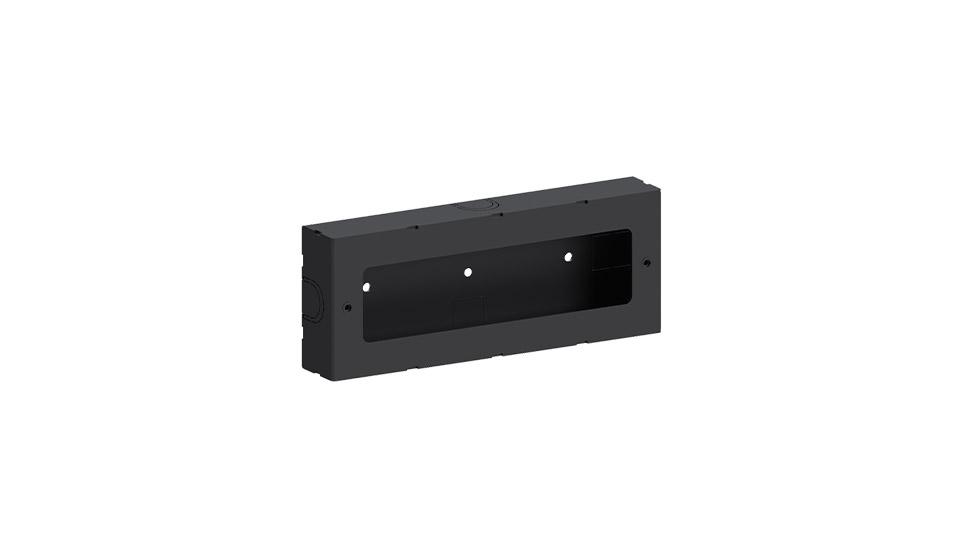

SCE-VEKTER-1

Box för utanpåliggande kabel Vekter 1

Box för utanpåliggande kabel, 40 mm djup (247x78x40 mm). Ska anges vid beställning. Passar till Vekter 1.

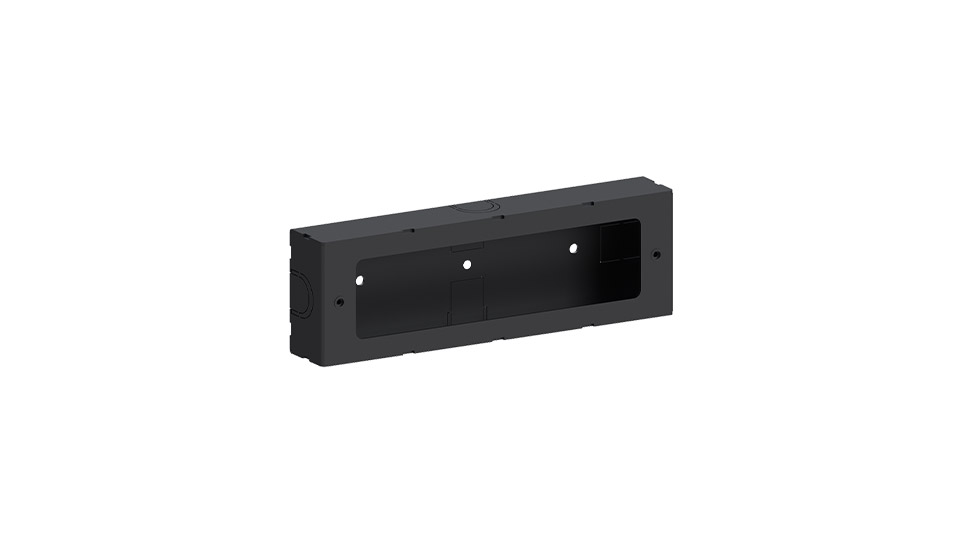

SCE-VEKTER-2

Box för utanpåliggande kabel Vekter 2

Box för utanpåliggande kabel, 40 mm djup (245x95x40 mm). Ska anges vid beställning. Passar till Vekter 2.
