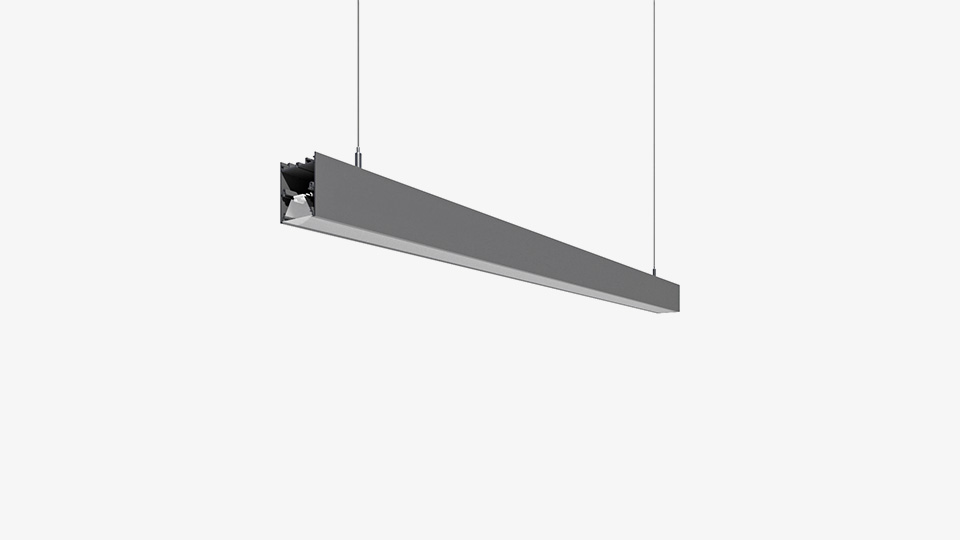

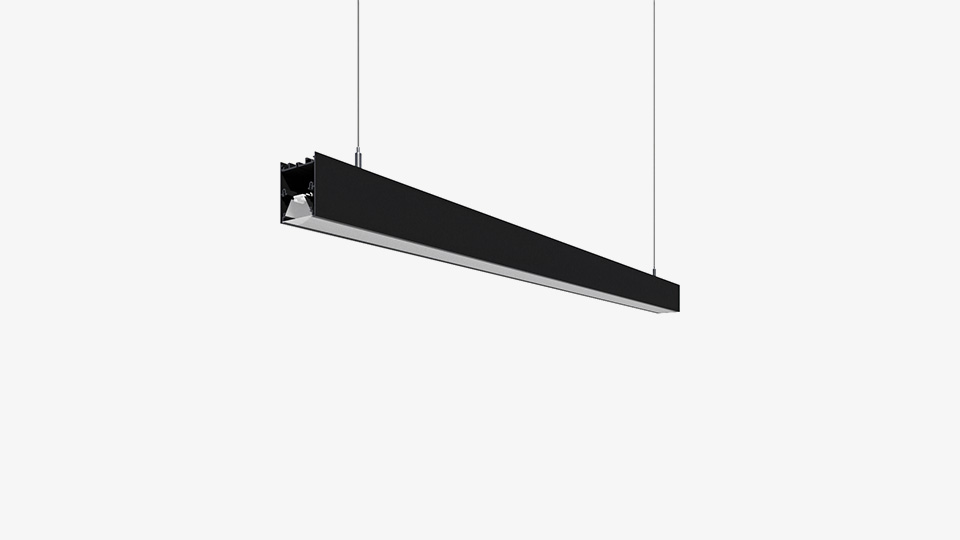

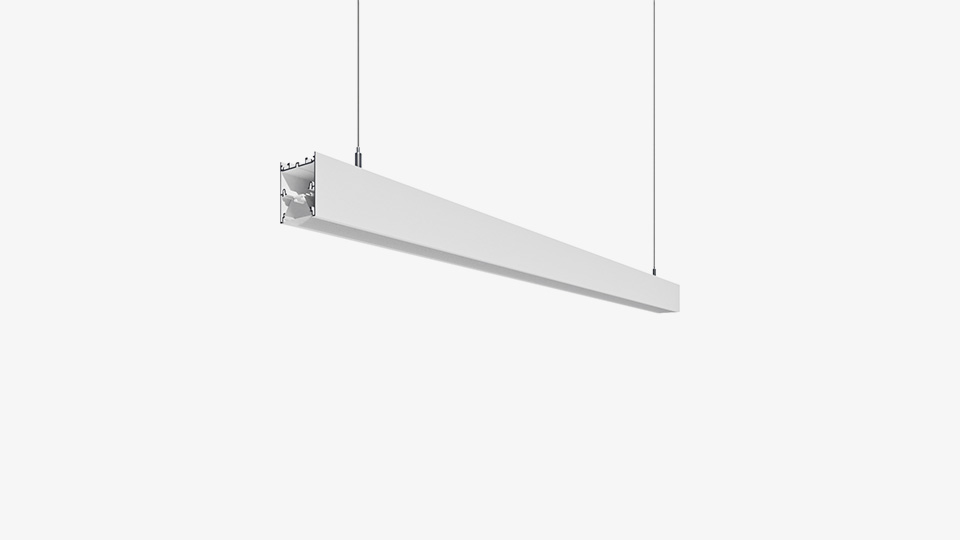

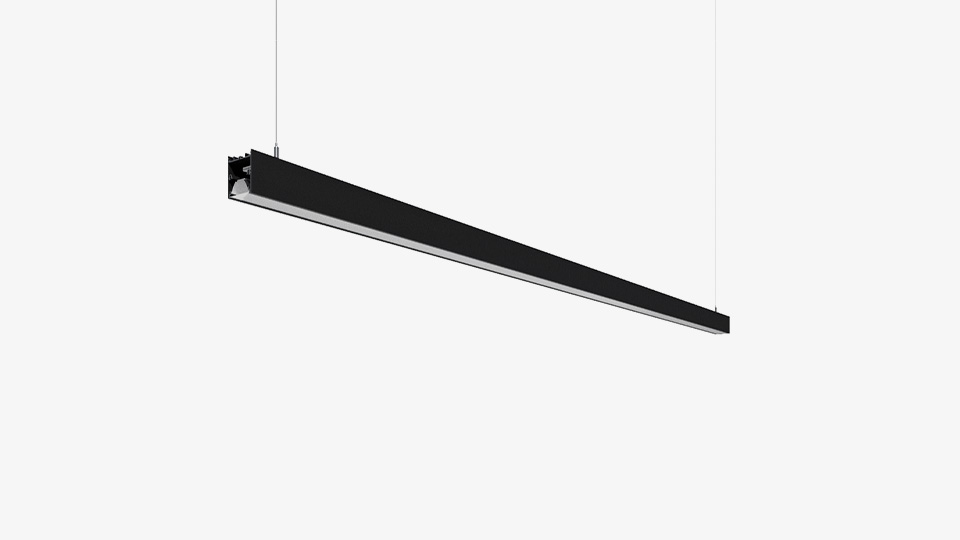

Skyline Up System
En linjär pendlad armatur med upp-och nerljus för rampmontage.
Skyline Up System
En pendlad linjär armatur med noga avvägda proportioner som ger en tidlös design. Skyline Up ingår i den breda produktfamiljen Skyline som finns i flera versioner; pendlat, dikt tak, skena eller infällt montage.

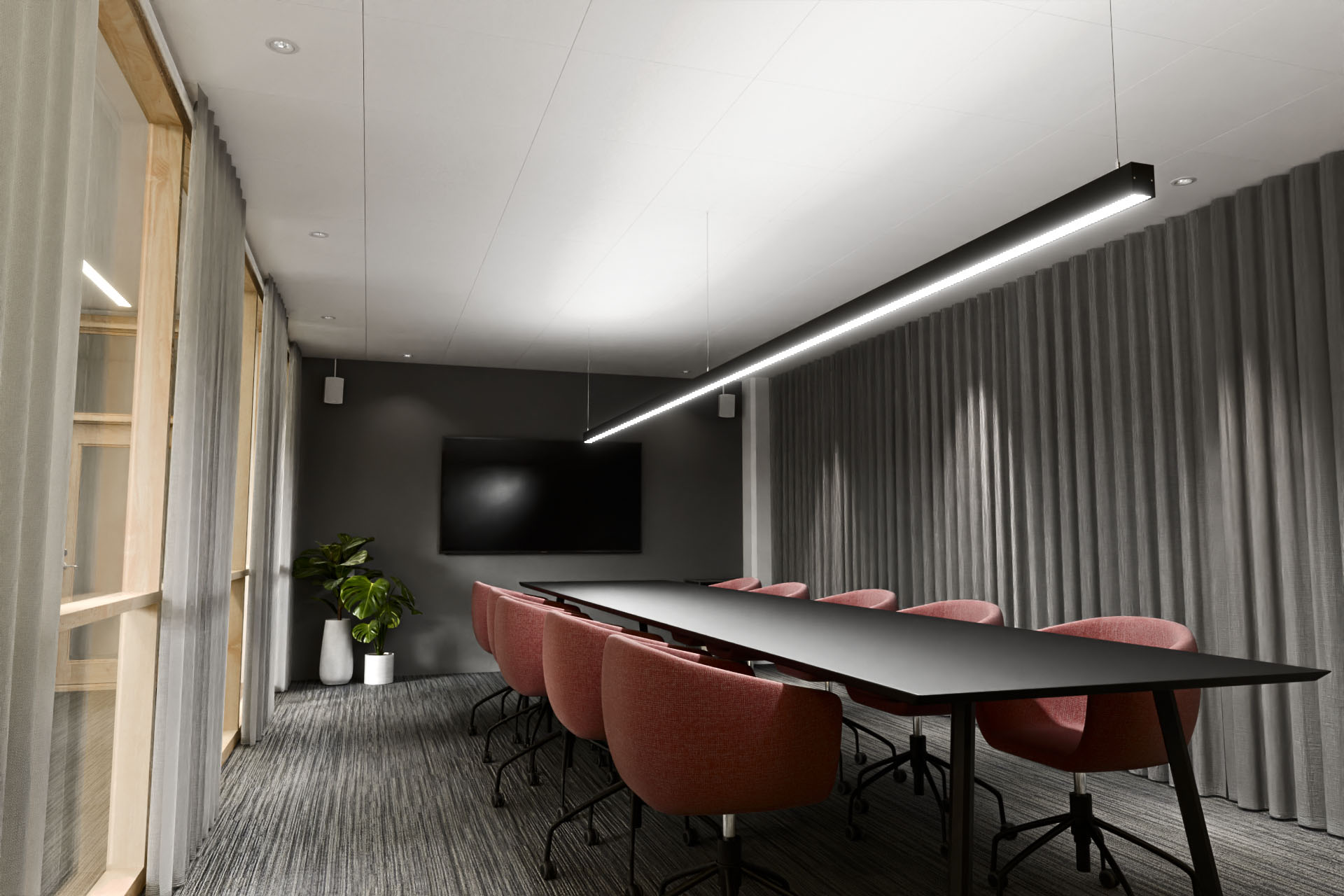

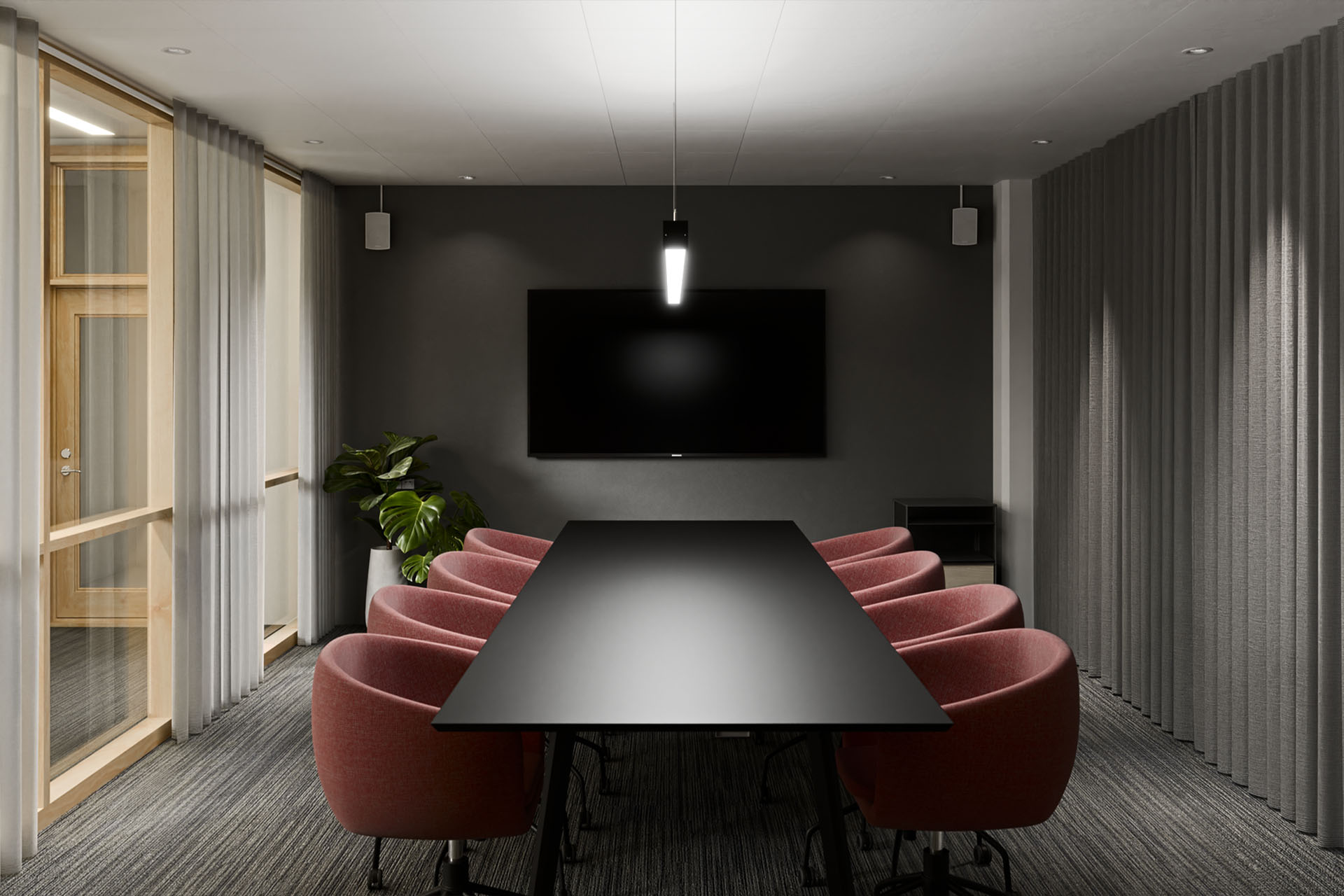

Skyline Up är det perfekta valet för både arbetsplatser i kontorsmiljöer (med upp-och nerljus) men även för att skapa långa lysande linjer, ett lekfullt och effektfullt sätt att framhäva rummet och dess miljö. Armaturen finns med ett stort utbud på valbara kombinationer. Exempelvis färg, bländskydd, ljusflöde, längd, sensor och flera tillbehör. En otroligt mångsidig armatur med högsta kvalité på komponenter och erbjuder skräddarsydd elegans.
Nu finns armaturerna med färgåtergivning CRI90 (Ra).
- Livslängd Drivare:100000 h
- Livslängd LED:L80 100000 h
- Miljöbedömningar:SundaHus, SundaHus B, Byggvarubedömningen
- IP-klass:20
- Färger:
Teknisk information
Utförande

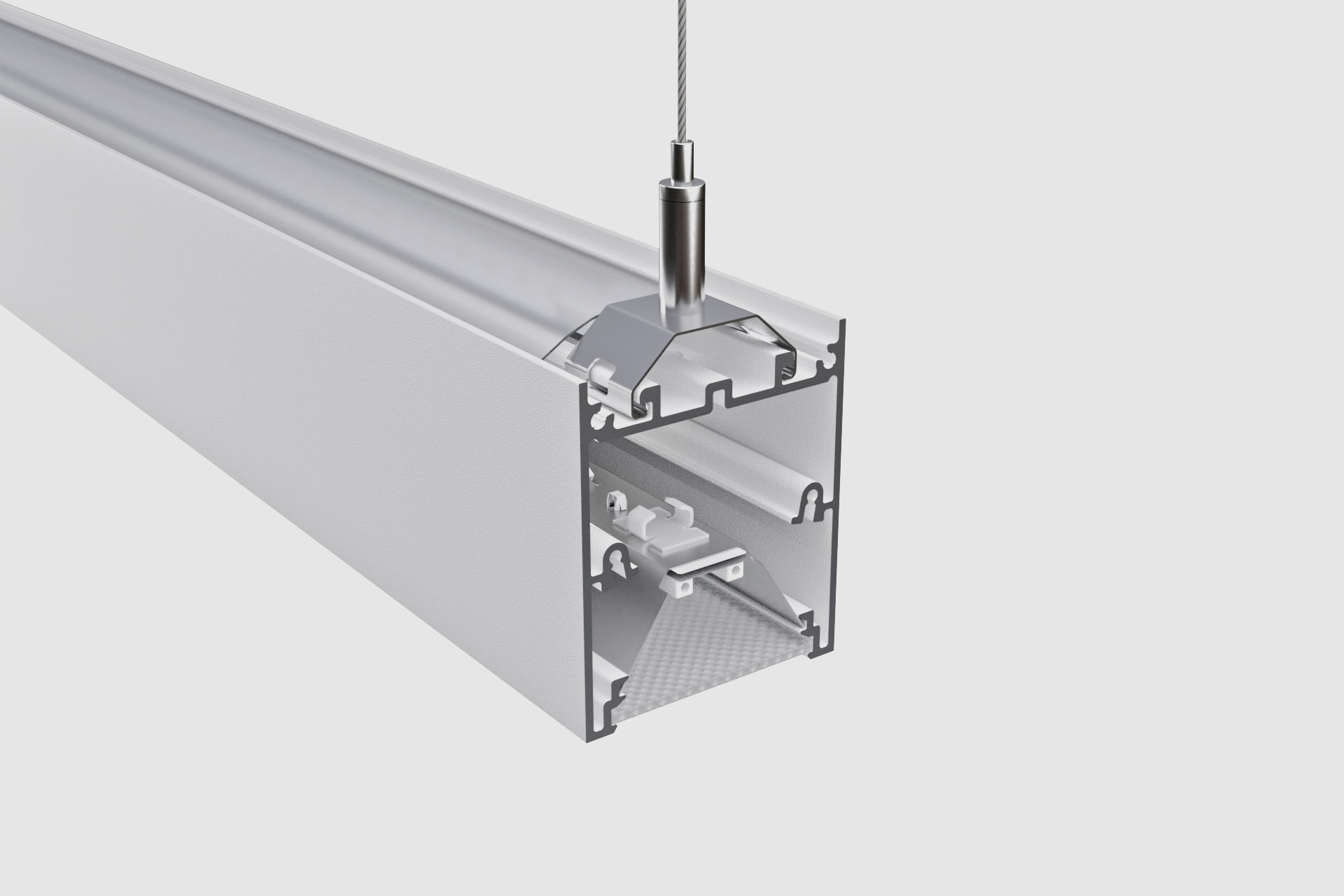

Finstrukturlackerat armaturhus av strängpressad aluminium. Armaturens reflektor är tillverkad av semidiffus aluminium typ MIRO® silver. Drivaren är monterad i armaturhuset. Armaturen är halogenfri.
Färg: Grå, Vit, Svart
Färg stomme: Vit (RAL9010), Svart (RAL9005)
Teknisk Data
IP-klass: 20
Godkännande: CE
Miljöbedömningar: SundaHus, SundaHus B, Byggvarubedömningen
Optik
Armaturen finns med två olika avbländningsskivor.
Optik: Mikroprismatisk, Satiné
Dimensioner
Armaturen finns i flera längder och skarvas till önskad längd.
Längd: 2352, 1176 (mm)
Bredd: 60 (mm)
Höjd: 70 (mm)
Ljusdata & Prestanda
Armaturen finns med färgåtergivning Ra (CRI) 80 och 90.
Ljusflöde: 0 - 14042 (lm)
Ljusutbyte: Upp till 132 (lm/W)
Färgtemperatur: 3000, 4000 (K)
Färgåtergivning (Ra): ≥80, ≥90
Färgtolerans (SDCM): ≤3
Livslängd LED L100:100000 h
Livslängd LED L90: 50000 h
Livslängd LED L80: 100000 h
Livslängd Drivare: 100000 h, max bortfall 10%
Ljusstyrning
Ljusstyrning: Tänd/släck, DALI, Fasimpuls, Trådlös styrning Casambi
Sensor: Utan sensor
Anslutning

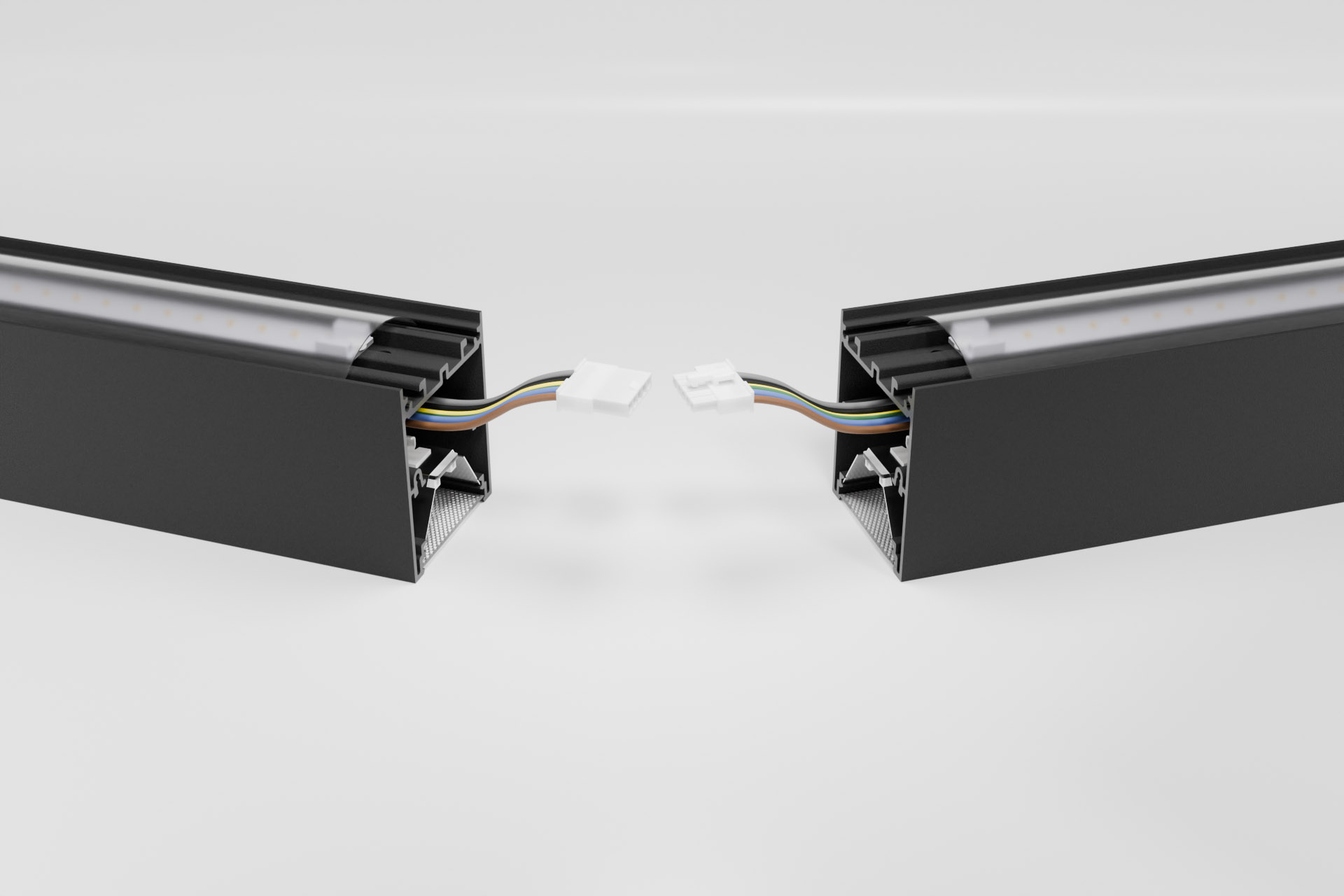

Enkelt införingshål på armaturens ovansida. Armaturen är försedd med överkopplingsledning, 5x1,5 mm² samt snabbkoppling för enklare installation. En 5x2x2,5 mm² överkopplingsbar plint finns i armaturens ena ände.
Montering
För pendlat montage i T-profiltak eller fasta tak med wireupphäng. Armaturen behöver kompletteras med gavlar, takfästen, wirependelsats och rampsats för att få en komplett armatur, säljs som tillbehör. Mer information finns i monteringsanvisningen.
Egenskaper

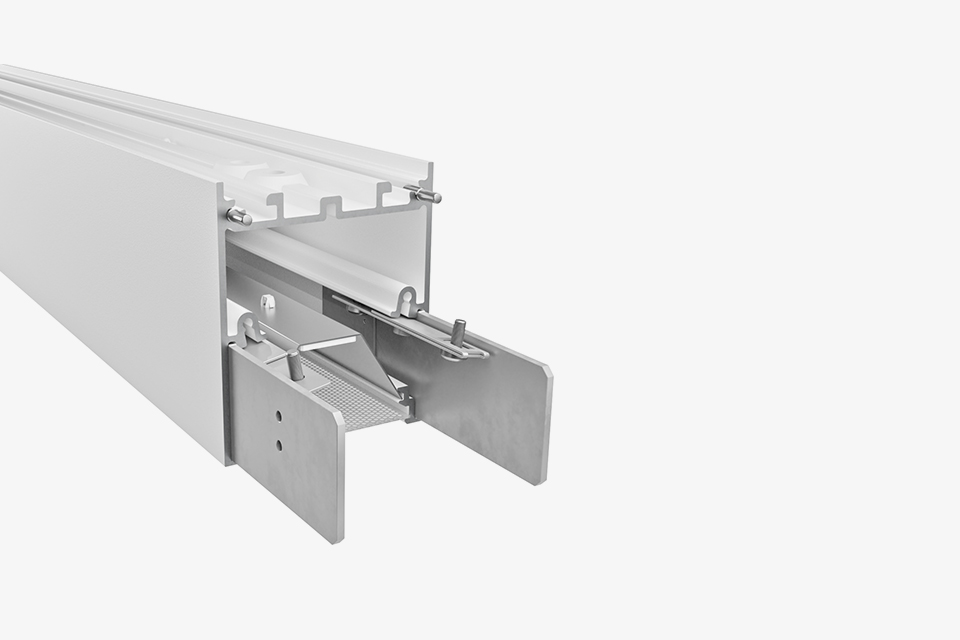

Vid rampmontage har vi utvecklat en lösning för att minimera risken för ljusläckage vid skarvarna och samtidigt göra installationen enkel.

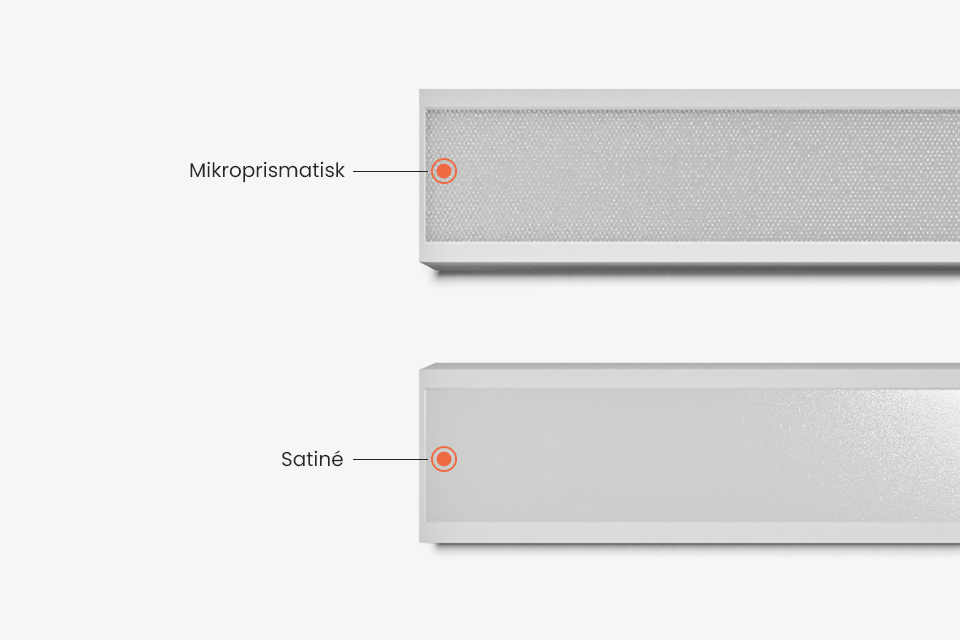

Optik - Armaturen går att få med mikroprismatisk skiva (-MPS) som ger ett bländfritt ljus medan satinéskivan (-SAS) ger ett diffust och mjukt ljus.
Wireupphäng med viss begränsad ställbarhet, justerbar wirepenippel.
Måttskiss
Ljusfördelning

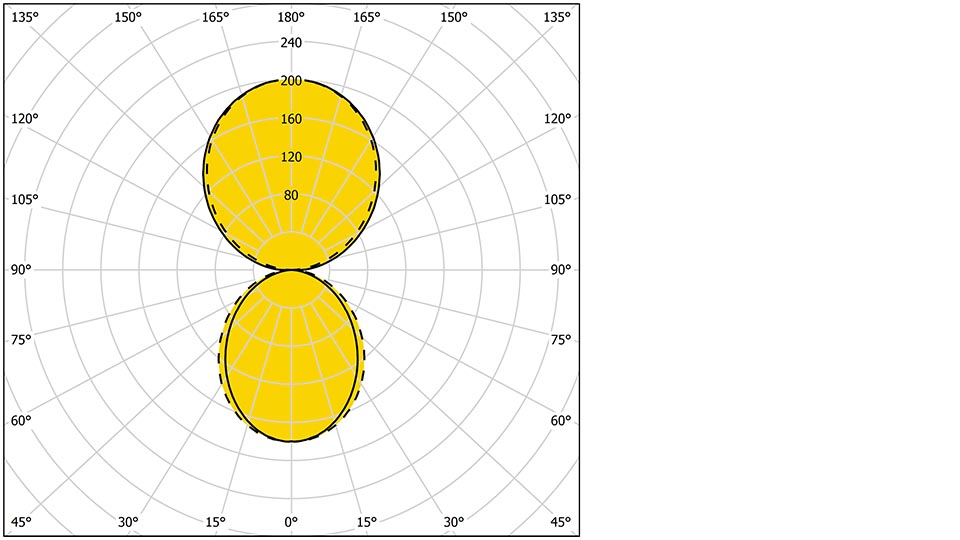

Satiné
Mikroprismatisk
Tillbehör
26472083
Textilkabel Svart SL 3G0,75 2,5m
Textilkabel ger ett exklusivare intryck och går att montera till våra pendlade armaturer. Den svarta textilkabeln är med stickpropp och 2,5 m lång (3G0,75).
26472079
Textilkabel Svart SL 5G0,75 5,1m
Textilkabel ger ett exklusivare intryck och går att montera till våra dimbara pendlade armaturer. Den svarta textilkabeln är utan stickpropp och 5,1 m lång (5G0,75).
26472078
Textilkabel Svart SL 5G0,75 3,1m
Textilkabel ger ett exklusivare intryck och går att montera till våra dimbara pendlade armaturer. Den svarta textilkabeln är utan stickpropp och 3,1 m lång (5G0,75).
26472082
Textilkabel Vit SL 3G0,75 2,5m
Textilkabel ger ett exklusivare intryck och går att montera till våra pendlade armaturer. Den vita textilkabeln är med stickpropp och 2,5 m lång (3G0,75).
26472081
Textilkabel Vit SL 5G0,75 5,1m
Textilkabel ger ett exklusivare intryck och går att montera till våra dimbara pendlade armaturer. Den vita textilkabeln är utan stickpropp och 5,1 m lång (5G0,75).
26472080
Textilkabel Vit SL 5G0,75 3,1m
Textilkabel ger ett exklusivare intryck och går att montera till våra dimbara pendlade armaturer. Den vita textilkabeln är utan stickpropp och 3,1 m lång (5G0,75).

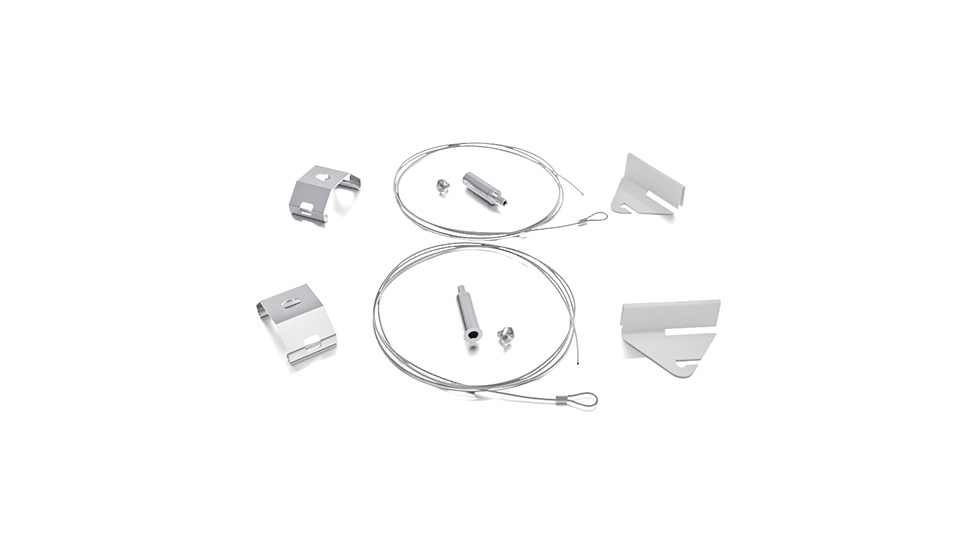

26472686
Wirependelsats 2686 (st)
Används för att pendla Skyline. Ingår i singelarmaturerna till Skyline D och Skyline Up. Säljs separat till systemarmaturerna, krävs ett upphäng vid varje gavel, övriga c/c-avstånd max 1500 mm. I wirependelsatsen ingår wire (1,0 m), armaturclips (för bärverk T24; kant A, E och Dg), takfäste och strypnippel.
26470548

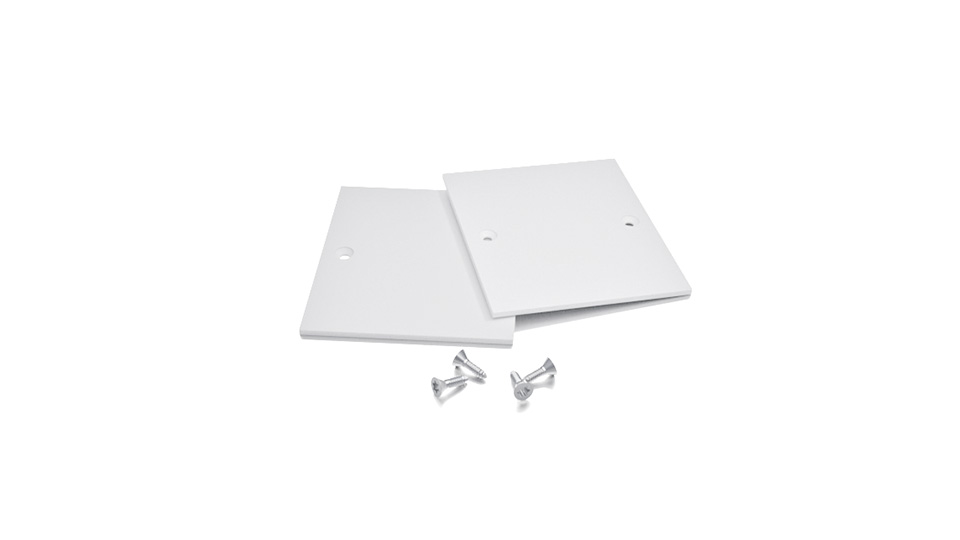

Gavelsats Vit 0548 (par)
Vitlackerade (RAL9010) gavlar till Skyline (ej för den infällda varianten). Ingår i singelarmaturerna och säljs som tillbehör till systemarmaturerna, 1 par/ramp. Gavlarna har en knockoutingång för utanliggande kabel till Skyline C.
26459294
Gavelsats Svart 9294 (par)
Svartlackerade (RAL9005) gavlar till Skyline (ej för den infällda varianten). Ingår i singelarmaturerna och säljs som tillbehör till systemarmaturerna, 1 par/ramp. Gavlarna har en knockoutingång för utanliggande kabel till Skyline C.

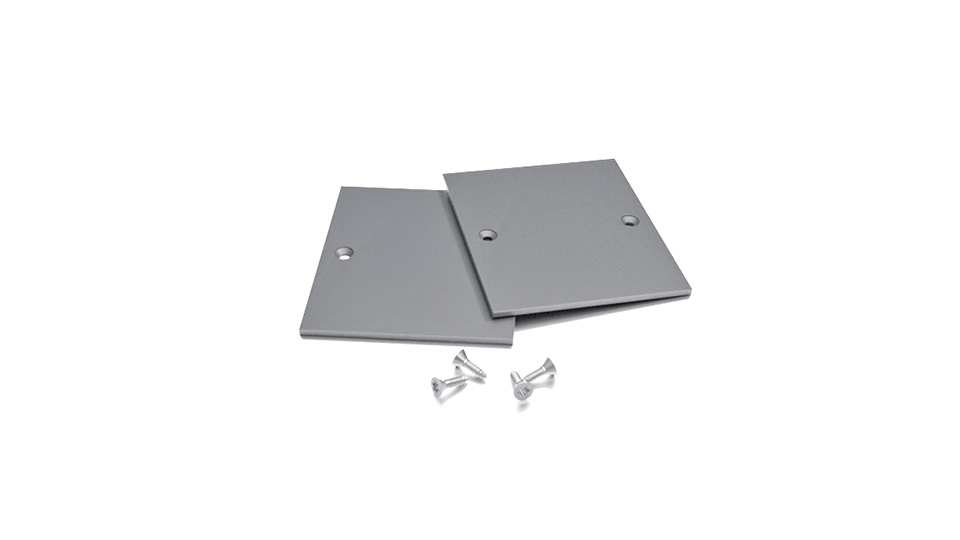

26470547
Gavelsats Grå 0547 (par)
Grålackerade gavlar till Skyline (ej för den infällda varianten). Ingår i singelarmaturerna och säljs som tillbehör till systemarmaturerna, 1 par/ramp. Gavlarna har en knockoutingång för utanliggande kabel till Skyline C.

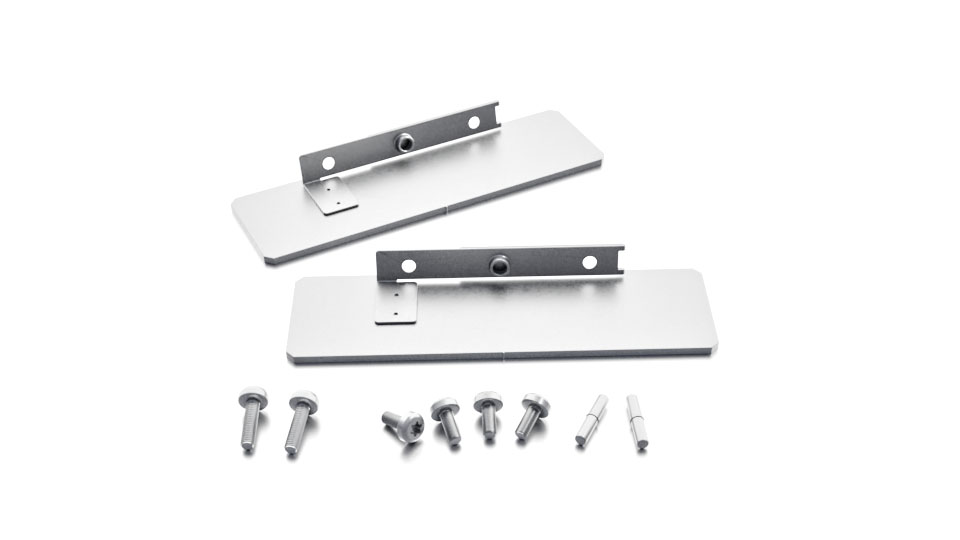

26470556
Rampsats 0556 (par)
Används till alla systemarmaturer för Skyline för att skarva armaturerna, 1 par/skarv. Rampsatsen garanterar en enkel installation och utan ljusläckage vid skarvarna.
Produktfamilj
FAMILJ SKYLINE
Skyline är en bred och mångsidig produktfamilj som erbjuder ett sortiment av armaturer för pendlat, dikt tak, 3-fasskena eller infällt montage. Skyline är det perfekta valet för att skapa lysande linjer – ett lekfullt och effektfullt sätt att framhäva rummet och dess miljö. Armaturerna kännetecknas av noggrant avvägda proportioner och tidlös design, och erbjuder ett stort utbud av valbara kombinationer, inklusive färg, bländskydd, ljusflöde, längd och flera tillbehör av högsta kvalitet.
Läs mer
