Parete W

En väggmonterad tavelbelysning i flera längder.

Parete W

En armatur som ger ett jämnt och bländfritt ljus över whiteboard i exempelvis konferensrum, kontor och skolsalar. Parete finns för både infällt och väggmontage. Parete Wall är den väggmonterade versionen och finns i fyra längder, från 1179 mm upp till 2929 mm. Armaturen uppfyller alla krav för belysning av whiteboard och en noggrann utvärdering av placering har gjorts för att säkerställa att inga reflektioner ska uppstå i tavlan.
  • Livslängd Drivare:100000 h
  • Livslängd LED:L80 100000 h
  • Miljöbedömningar:SundaHus, SundaHus A, Byggvarubedömningen
  • IP-klass:20
  • Färger:

Teknisk information

Utförande

Vitlackerad armaturstomme av strängpressad aluminium. Gavlar av vitlackerad stålplåt. Armaturen är halogenfri.

Färg: Vit

Färg stomme: Vit (RAL9010)

Teknisk Data

IP-klass: 20

Godkännande: CE

Miljöbedömningar: SundaHus, SundaHus A, Byggvarubedömningen

Optik

Reflektorer av semidiffus aluminium typ MIRO® silver.

Optik: Reflektor

Dimensioner

Armaturen finns i flera längder.

Längd: 1179, 1754, 2354, 2929 (mm)

Bredd: 354 (mm)

Höjd: 74 (mm)

Ljusdata & Prestanda

Ljusflöde: 851 - 2772 (lm)

Ljusutbyte: Upp till 158 (lm/W)

Färgtemperatur: 3000, 4000 (K)

Färgåtergivning (Ra): ≥80

Färgtolerans (SDCM): ≤3

Livslängd LED L100:100000 h

Livslängd LED L90: 50000 h

Livslängd LED L80: 100000 h

Livslängd Drivare: 100000 h, max bortfall 10%

Ljusstyrning

Ljusstyrning: Tänd/släck, DALI, Fasimpuls, Trådlös styrning Casambi, DALI

Sensor: Utan sensor

Anslutning

Armaturen är försedd med överkopplingsplint 5x2x2,5 mm² samt dubbla införingshål vid vardera gavel på armaturens ovansida. Inkopplingsplinten sitter bakom reflektorn.

Montering

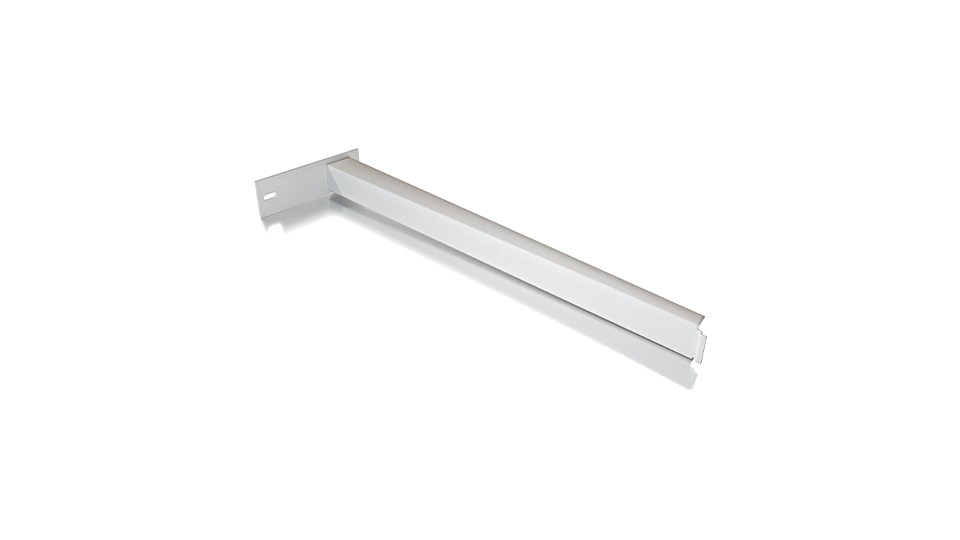

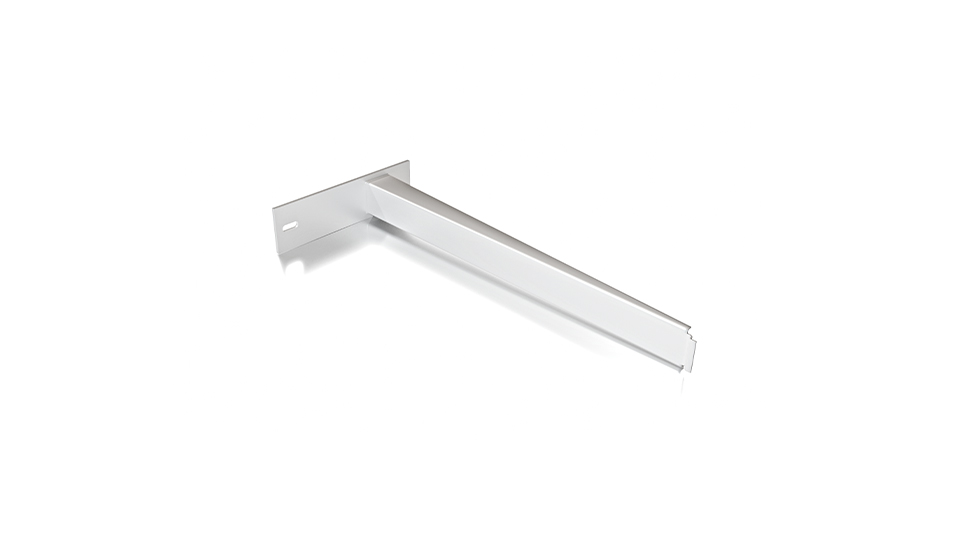

För väggmontage med medföljande konsoler. Konsolerna är ställbara längs armaturens hela längd, för enkel installation. Armaturen går även att rampmonteras, krävs rampsats 0460, se tillbehör. Mer information finns i monteringsanvisning.

Egenskaper

Parete W väggarmatur i flera längder för flexibel anpassning till olika tavlor och med CLO

Sortiment - Parete Wall finns i fyra längder, från 1179 mm till 2929 mm.

Bländfri tavelbelysning med Parete W ovan whiteboard i klassrum eller konferensrum

Parete säkerställer en bländfri och jämn belysning på whiteboardtavlan.

Sidovy på Parete W väggarmatur med konsoler för väggfäste för whiteboardbelysning

Konsolerna är flyttbara längs hela armaturen.

Måttskiss

Måttskiss för Parete W väggarmatur – längder och höjd 74 mm

Måttskiss för rätt placering av Parete W ovanför whiteboardtavlan

Ljusfördelning

Ljuskurva för Parete W whiteboardbelysning – bländfritt och jämnt ljus med asymmetrisk ljusbild

Artiklar

Artikelnummer Namn Längd (mm) Effekt (W) Lumen Kelvin Ljusstyrning CLO
748000-1000 Parete W 7480/1100 3K 1179 7 1064 3000 Tänd/släck Nej
748010-1000 Parete W 7480/1100 4K 1179 7 1109 4000 Tänd/släck Nej
748003-1000 Parete W 7480/1600 3K 1754 11 1596 3000 Tänd/släck Nej
748013-1000 Parete W 7480/1700 4K 1754 11 1663 4000 Tänd/släck Nej
748001-1000 Parete W 7480/2100 3K 2354 15 2128 3000 Tänd/släck Nej
748011-1000 Parete W 7480/2200 4K 2354 15 2217 4000 Tänd/släck Nej
748002-1000 Parete W 7480/2700 3K 2929 19 2660 3000 Tänd/släck Nej
748012-1000 Parete W 7480/2800 4K 2929 19 2772 4000 Tänd/släck Nej
748100-1000 Parete W 7481/1100 3K Dim 1179 7 1064 3000 DALI, Fasimpuls Nej
748100-1049 Parete W 7481/1100 3K Dim Casambi 1179 7 1064 3000 Trådlös styrning Casambi Nej
748110-1000 Parete W 7481/1100 4K Dim 1179 7 1109 4000 DALI, Fasimpuls Nej
748110-1049 Parete W 7481/1100 4K Dim Casambi 1179 7 1109 4000 Trådlös styrning Casambi Nej
748103-1039 Parete W 7481/1300 3K Dim CLO 1754 9-11 1277 3000 DALI Ja
748113-1039 Parete W 7481/1300 4K Dim CLO 1754 9-11 1330 4000 DALI Ja
748103-1000 Parete W 7481/1600 3K Dim 1754 11 1596 3000 DALI Nej
748103-1049 Parete W 7481/1600 3K Dim Casambi 1754 11 1596 3000 Trådlös styrning Casambi Nej
748101-1039 Parete W 7481/1700 3K Dim CLO 2354 12-15 1702 3000 DALI, Fasimpuls Ja
748113-1000 Parete W 7481/1700 4K Dim 1754 11 1663 4000 DALI Nej
748113-1049 Parete W 7481/1700 4K Dim Casambi 1754 11 1663 4000 Trådlös styrning Casambi Nej
748111-1039 Parete W 7481/1800 4K Dim CLO 2354 12-15 1774 4000 DALI, Fasimpuls Ja
748101-1000 Parete W 7481/2100 3K Dim 2354 15 2128 3000 DALI, Fasimpuls Nej
748101-1049 Parete W 7481/2100 3K Dim Casambi 2354 15 2128 3000 Trådlös styrning Casambi Nej
748102-1039 Parete W 7481/2100 3K Dim CLO 2929 15-19 2128 3000 DALI Ja
748111-1000 Parete W 7481/2200 4K Dim 2354 15 2217 4000 DALI, Fasimpuls Nej
748111-1049 Parete W 7481/2200 4K Dim Casambi 2354 15 2217 4000 Trådlös styrning Casambi Nej
748112-1039 Parete W 7481/2200 4K Dim CLO 2929 15-19 2218 4000 DALI Ja
748102-1000 Parete W 7481/2700 3K Dim 2929 19 2660 3000 DALI Nej
748102-1049 Parete W 7481/2700 3K Dim Casambi 2929 19 2660 3000 Trådlös styrning Casambi Nej
748112-1000 Parete W 7481/2800 4K Dim 2929 19 2772 4000 DALI Nej
748112-1049 Parete W 7481/2800 4K Dim Casambi 2929 19 2772 4000 Trådlös styrning Casambi Nej
748100-1039 Parete W 7481/900 3K Dim CLO 1179 6-7 851 3000 DALI, Fasimpuls Ja
748110-1039 Parete W 7481/900 4K Dim CLO 1179 6-7 887 4000 DALI, Fasimpuls Ja
Visa alla Visa färre

Tillbehör

26480460

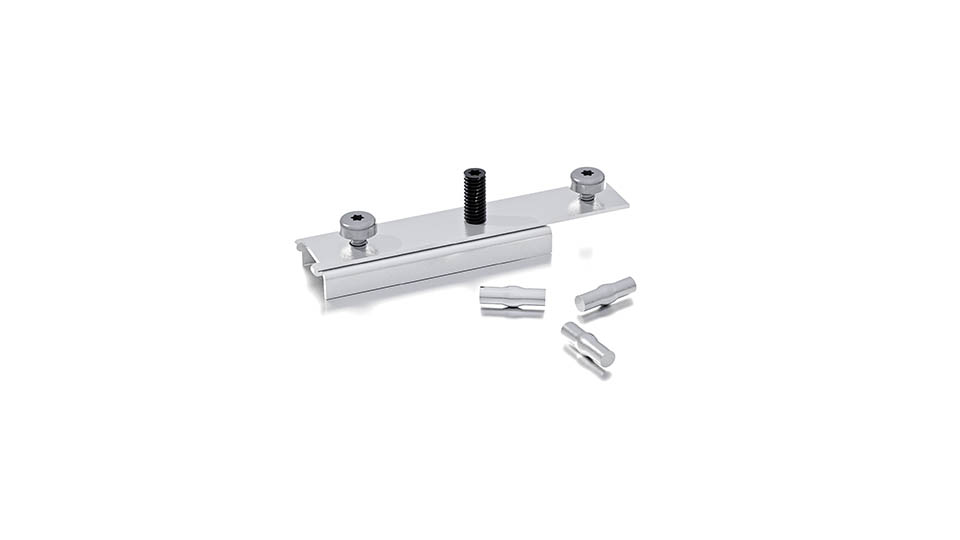

Rampsats 7480/7481

Används för att rampa väggarmaturen Parete W. En rampsats mellan varje armatur.

Produktfamilj

FAMILJ PARETE

En produktfamilj bestående av armaturer för infällt, utanpåliggande och väggmontage. Dessa armaturer är utformade för att ge bländfri och jämn belysning på whiteboardtavlor i miljöer som konferensrum och skolsalar. De säkerställer att inga reflexer uppstår på tavlan, vilket ger en optimal visuell upplevelse.
