Palestra
En robust och kraftfull sporthallsarmatur.
Palestra
En robust och kraftfull sporthallsarmatur som passar för både den lilla gymnastiksalen och till den större sporthallen. Ljusöppningen är skyddad med en polykarbonatskiva som effektivt står emot bollar och är bollskyddsgodkänd enligt DIN 57 710–13/VDE 0710–13. Palestra har ett armaturljusflöde upp till 22 300 lm och ett armaturljusutbyte upp till 130 lm/W vilket kräver ett minimalt antal armaturer för att lösa belysningsuppgiften vilket bidrar till en energieffektiv anläggning. Det finns ett flertal tillbehör för olika montagemöjligheter; rörfäste, linfäste och takfäste. Armaturens avtagbara gavlar erbjuder en snabb och enkel installation utan att demontera bländskydd eller reflektor.- Livslängd Drivare:100000 h
- Livslängd LED:L80 100000 h
- Miljöbedömningar:SundaHus C+
- IK-klass:10
- IP-klass:44
- Färger:
Teknisk information
Utförande
Vitlackerad armaturstomme av stålplåt. Bollskydd av slagtålig polykarbonat. Armaturen är halogenfri.
Färg: Vit
Färg stomme: Vit (RAL9010)
Teknisk Data
IK-klass: 10
IP-klass: 44
Godkännande: CE, bollskyddsgodkänd
Miljöbedömningar: SundaHus C+
Optik
Optik: Reflektor
Dimensioner
Längd: 1335 (mm)
Bredd: 280 (mm)
Höjd: 83 (mm)
Ljusdata & Prestanda
Ljusflöde: 4960 - 22308 (lm)
Ljusutbyte: Upp till 130 (lm/W)
Färgtemperatur: 4000 (K)
Färgåtergivning (Ra): ≥80
Färgtolerans (SDCM): ≤3
Livslängd LED L100:100000 h
Livslängd LED L90: 50000 h
Livslängd LED L80: 100000 h
Livslängd Drivare: 100000 h, max bortfall 10%
Ljusstyrning
Ljusstyrning: DALI, Fasimpuls, DSI, Korridorfunktion
Sensor: Utan sensor
Anslutning
Inbyggd drivare i armatur som är överkopplingsbar med dubbla införingshål i vardera gaveln. En lättåtkomlig Inkopplingsplint 3-fas + DALI (7-polig) i vardera gavel via ett täcklock.
Montering

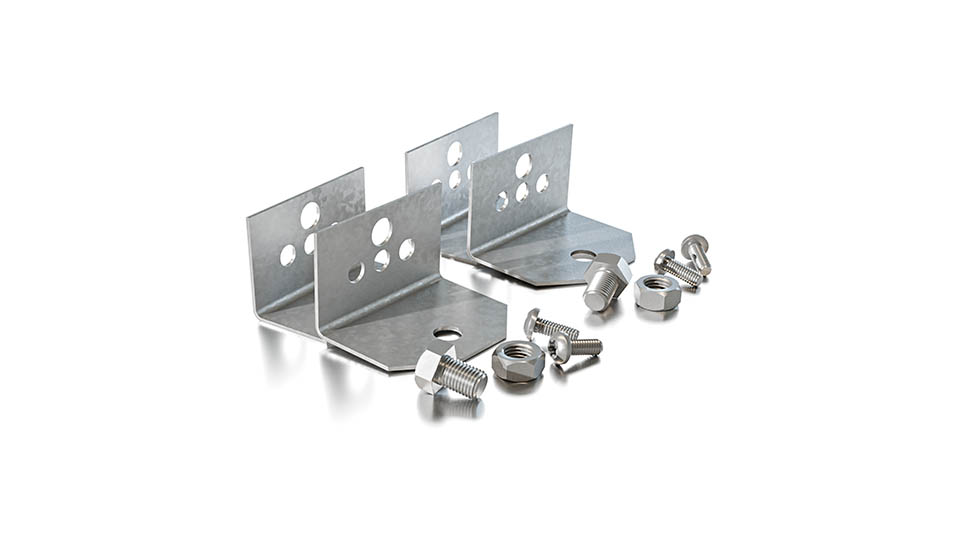

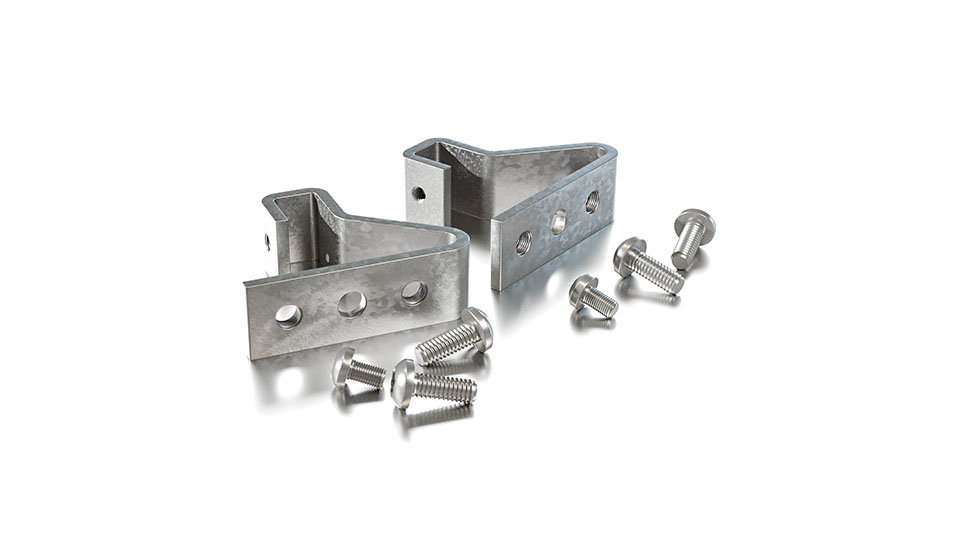

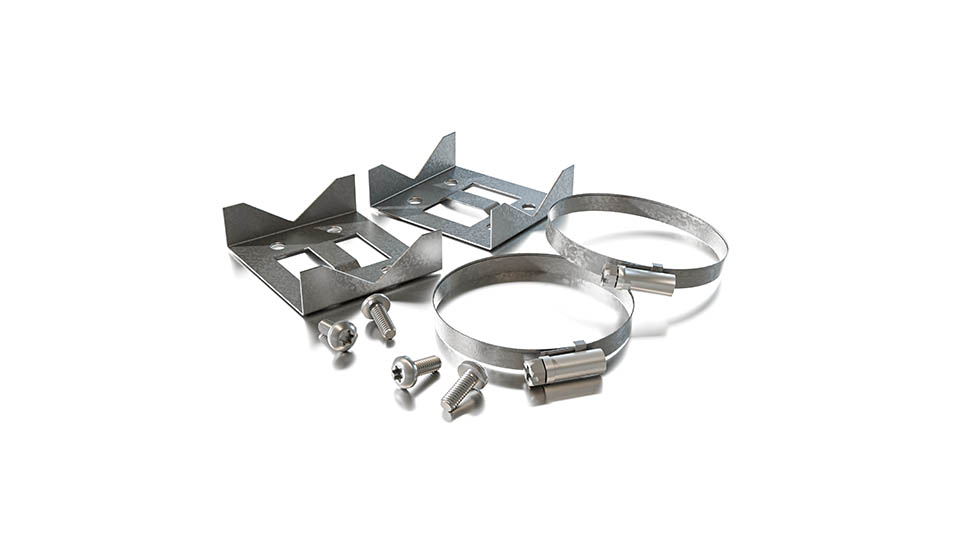

För utanpåliggande montage. Bländskydd och reflektor behöver ej demonteras då anslutning görs under täcklocken i vardera gavel. C/C-mått för infästning är 1301 mm. Förutom takmontage så finns det andra monteringsalternativ som tillbehör; rörfäste (Ø45-46 mm), linfäste (Ø5-10 mm) och ställbart takfäste (±25°), se tillbehör. Mer infomation finns i monteringsanvisningen.
Egenskaper
Robust sporthallsarmatur med en skyddande polykarbonatskiva som effektivt står emot bollar.
Bollskyddsgodkänd enligt DIN 57 710-13/VDE 0710-13
Inkoppling i vardera gavel vilket gör installationen enkel och smidig då man inte behöver demontera reflektorn.
Palestra har tillbehör som gör det möjligt för montage på wire, rör och dikt tak.
Måttskiss
Ljusfördelning
Artiklar
| Artikelnummer | Namn | Vikt | Effekt (W) | Lumen | Kelvin | Ljusstyrning | CLO |
|---|---|---|---|---|---|---|---|
| 799501-0000 | Palestra 7995/11300 4K Dim | 11.3 | 87 | 11293 | 4000 | DALI, Fasimpuls, DSI, Korridorfunktion | Nej |
| 799500-0039 | Palestra 7995/17800 4K Dim CLO | 11.9 | 138-172 | 17846 | 4000 | DALI, Fasimpuls, DSI, Korridorfunktion | Ja |
| 799500-0000 | Palestra 7995/22300 4K Dim | 11.9 | 172 | 22308 | 4000 | DALI, Fasimpuls, DSI, Korridorfunktion | Nej |
| 799502-0039 | Palestra 7995/5000 4K Dim CLO | 11.3 | 38-48 | 4960 | 4000 | DALI, Fasimpuls, DSI, Korridorfunktion | Ja |
| 799502-0000 | Palestra 7995/6200 4K Dim | 11.3 | 48 | 6200 | 4000 | DALI, Fasimpuls, DSI, Korridorfunktion | Nej |
| 799501-0039 | Palestra 7995/8000 4K Dim CLO | 11.3 | 70-87 | 9034 | 4000 | DALI, Fasimpuls, DSI, Korridorfunktion | Ja |
