Orbis

En högkvalitativ plafond med optimal ljuskomfort.

Orbis

Orbis är en marknadsledande plafond och har blivit en av Ecolux största framgångar. Den innovativa LED-modulen garanterar en jämn luminans i kupan och med LED-chip från världsledande Samsung och premiumdrivare från Tridonic kompromissar Orbis aldrig när det gäller kvalité och ljuskomfort. Det är en armatur som står för långvarig hållbarhet och pålitlig prestanda. Orbis imponerar också med sitt breda sortiment. Med fyra olika storlekar, från 350 till 780 mm i diameter, och en mängd tekniska funktioner; dold närvarostyrning, trådlös styrning och nödljus, erbjuder den flexibilitet och funktionalitet för alla behov.
  • Livslängd Drivare:100000 h
  • Livslängd LED:L80 100000 h
  • Miljöbedömningar:SundaHus, SundaHus B, Byggvarubedömningen
  • Nödljus:Ja
  • IP-klass:20
  • Färger:

Teknisk information

Utförande

Vitlackerat armaturhus av stålplåt. Kupa av akryl och kuplås av polypropen. Armaturen är halogenfri

Färg stomme: Vit

Teknisk Data

IP-klass: 20

Godkännande: CE

Miljöbedömningar: SundaHus, SundaHus B, Byggvarubedömningen

Optik

Optik: Opal

Dimensioner

Armaturen finns i fyra storlekar.

Höjd: 105, 115, 130, 150 (mm)

Diameter: 350, 430, 570, 780 (mm)

Ljusdata & Prestanda

Ljusflöde: 2375 - 6704 (lm)

Ljusutbyte: Upp till 115 (lm/W)

Färgtemperatur: 3000, 4000 (K)

Färgåtergivning (Ra): ≥80

Färgtolerans (SDCM): ≤3

Livslängd LED L90: 50000 h

Livslängd LED L80: 100000 h

Livslängd Drivare: 100000 h, max bortfall 10%

Ljusstyrning

Armaturen finns med ett stort utbud av både ljusstyrning och sensorer.

Ljusstyrning: Tänd/släck, DALI, Fasimpuls, DSI, Korridorfunktion, Trådlös styrning Casambi, Korridorfunktion (10% grundljus)

Sensor: Utan sensor, Mikrovågssensor, Mikrovågssensor (trådlös master), Mikrovågssensor (trådlös slav)

Nödljus

Storlek Ø430 och 570 går att få med inbyggd nödljusenhet med batteri för nödljusdrift.

Anslutning

Dubbla införingshål på armaturens baksida med överkopplingsplint 5x2x2,5 mm².

Montering

För tak- eller väggmontage. Distanser (10 mm) ingår för utanpåliggande kabel. Storleken Ø350 har skruvhål för takdosa. Vid montering på mjukt undertak rekommenderas användning av monteringsbrygga, se tillbehör. Mer information finns i monteringsanvisningen.

Egenskaper

Effektiv LED-armatur med hög ljuskvalitet, smart ljusstyrning och integrerade sensoralternativ

Optik - Orbis har en innovativa LED-modul som garanterar en jämn luminans i kupan och med LED-chip från världsledande Samsung

Ljusreglering - Armaturen är utrustad med premiumdrivare från Tridonic och finns även med trådlös styrning via Casambi.

Sensorer - Orbis finns med dold mikrovågssensor (NS2) eller Mikrovågssensor med trådlös master/slav (NS4)



Modern plafond med stilren och tidlös design, jämn ljusbild och hållbar prestanda i flera storlekar

Enkel och tidlös design.

LED-plafond i fyra storlekar med val för smart styrning, sensor och nödljus – flexibel allmänbelysning

Sortiment - Orbis finns i fyra storlekar (Ø350-780 mm) och har ett brett sortiment av både sensorer och ljusstyrning.

Måttskiss

Måttskiss för LED-plafonder Ø350 och Ø430 mm med höjd 105 och 115 angivna i millimeter

Måttskiss för LED-plafonder Ø570 och Ø780 mm med höjd höjd 130 och 150 angivna i millimeter

Ljusfördelning

Ljuskurva för LED-plafond Ø350 mm med symmetrisk ljusbild och visst spilljus upp mot tak

Ø350 mm

Ljuskurva för LED-plafond Ø430 mm med symmetrisk ljusbild och visst spilljus upp mot tak

Ø430 mm

Ljuskurva för LED-plafond Ø570 mm med symmetrisk ljusbild och visst spilljus upp mot tak

Ø570 mm

Ljuskurva för LED-plafond Ø780 mm med symmetrisk ljusbild och visst spilljus upp mot tak

Ø780 mm

Artiklar

Artikelnummer Namn Ø (mm) Effekt (W) Lumen Kelvin Ljusstyrning Sensor CLO Nödljus
738800-3000 Orbis 7388/2400 3K 350 22 2375 3000 Tänd/släck Utan sensor Nej Nej
738802-3000 Orbis 7388/2400 3K NS2 350 22 2375 3000 Tänd/släck Mikrovågssensor Nej Nej
738804-3000 Orbis 7388/2400 3K NS4m 350 22 2375 3000 Tänd/släck Mikrovågssensor (trådlös master) Nej Nej
738805-3000 Orbis 7388/2400 3K NS4s 350 22 2375 3000 Tänd/släck Mikrovågssensor (trådlös slav) Nej Nej
738810-3000 Orbis 7388/2500 4K 350 22 2477 4000 Tänd/släck Utan sensor Nej Nej
738812-3000 Orbis 7388/2500 4K NS2 350 22 2477 4000 Tänd/släck Mikrovågssensor Nej Nej
738814-3000 Orbis 7388/2500 4K NS4m 350 22 2477 4000 Tänd/släck Mikrovågssensor (trådlös master) Nej Nej
738815-3000 Orbis 7388/2500 4K NS4s 350 22 2477 4000 Tänd/släck Mikrovågssensor (trådlös slav) Nej Nej
738900-3000 Orbis 7389/2400 3K Dim 350 22 2375 3000 DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej Nej
738900-3049 Orbis 7389/2400 3K Dim Casambi 350 22 2375 3000 Trådlös styrning Casambi Utan sensor Nej Nej
738902-3000 Orbis 7389/2400 3K Dim NS2 350 22 2375 3000 Korridorfunktion (10% grundljus) Mikrovågssensor Nej Nej
738904-3000 Orbis 7389/2400 3K Dim NS4m 350 22 2375 3000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös master) Nej Nej
738905-3000 Orbis 7389/2400 3K Dim NS4s 350 22 2375 3000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös slav) Nej Nej
738910-3000 Orbis 7389/2500 4K Dim 350 22 2477 4000 DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej Nej
738910-3049 Orbis 7389/2500 4K Dim Casambi 350 22 2477 4000 Trådlös styrning Casambi Utan sensor Nej Nej
738912-3000 Orbis 7389/2500 4K Dim NS2 350 22 2477 4000 Korridorfunktion (10% grundljus) Mikrovågssensor Nej Nej
738914-3000 Orbis 7389/2500 4K Dim NS4m 350 22 2477 4000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös master) Nej Nej
738915-3000 Orbis 7389/2500 4K Dim NS4s 350 22 2477 4000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös slav) Nej Nej
739000-3000 Orbis 7390/2600 3K 430 26 2636 3000 Tänd/släck Utan sensor Nej Nej
739000-3029 Orbis 7390/2600 3K EA 1h 430 26 2636 3000 Tänd/släck Utan sensor Nej Ja
739002-3000 Orbis 7390/2600 3K NS2 430 26 2636 3000 Tänd/släck Mikrovågssensor Nej Nej
739002-3029 Orbis 7390/2600 3K NS2 EA 1h 430 26 2636 3000 Tänd/släck Mikrovågssensor Nej Ja
739004-3000 Orbis 7390/2600 3K NS4m 430 26 2636 3000 Tänd/släck Mikrovågssensor (trådlös master) Nej Nej
739005-3000 Orbis 7390/2600 3K NS4s 430 26 2636 3000 Tänd/släck Mikrovågssensor (trådlös slav) Nej Nej
739005-3029 Orbis 7390/2600 3K NS4s EA 1h 430 26 2636 3000 Tänd/släck Mikrovågssensor (trådlös slav) Nej Ja
739010-3000 Orbis 7390/2700 4K 430 26 2749 4000 Tänd/släck Utan sensor Nej Nej
739010-3029 Orbis 7390/2700 4K EA 1h 430 26 2749 4000 Tänd/släck Utan sensor Nej Ja
739012-3000 Orbis 7390/2700 4K NS2 430 26 2749 4000 Tänd/släck Mikrovågssensor Nej Nej
739012-3029 Orbis 7390/2700 4K NS2 EA 1h 430 26 2749 4000 Tänd/släck Mikrovågssensor Nej Ja
739014-3000 Orbis 7390/2700 4K NS4m 430 26 2749 4000 Tänd/släck Mikrovågssensor (trådlös master) Nej Nej
739015-3000 Orbis 7390/2700 4K NS4s 430 26 2749 4000 Tänd/släck Mikrovågssensor (trådlös slav) Nej Nej
739015-3029 Orbis 7390/2700 4K NS4s EA 1h 430 26 2749 4000 Tänd/släck Mikrovågssensor (trådlös slav) Nej Ja
739100-3000 Orbis 7391/2600 3K Dim 430 26 2636 3000 DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej Nej
739100-3049 Orbis 7391/2600 3K Dim Casambi 430 26 2636 3000 Trådlös styrning Casambi Utan sensor Nej Nej
739100-3029 Orbis 7391/2600 3K Dim EA 1h 430 26 2636 3000 DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej Ja
739102-3000 Orbis 7391/2600 3K Dim NS2 430 26 2636 3000 Korridorfunktion (10% grundljus) Mikrovågssensor Nej Nej
739102-3029 Orbis 7391/2600 3K Dim NS2 EA 1h 430 26 2636 3000 Korridorfunktion (10% grundljus) Mikrovågssensor Nej Ja
739104-3000 Orbis 7391/2600 3K Dim NS4m 430 26 2636 3000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös master) Nej Nej
739105-3000 Orbis 7391/2600 3K Dim NS4s 430 26 2636 3000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös slav) Nej Nej
739105-3029 Orbis 7391/2600 3K Dim NS4s EA 1h 430 26 2636 3000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös slav) Nej Ja
739110-3000 Orbis 7391/2700 4K Dim 430 26 2749 4000 DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej Nej
739110-3049 Orbis 7391/2700 4K Dim Casambi 430 26 2749 4000 Trådlös styrning Casambi Utan sensor Nej Nej
739110-3029 Orbis 7391/2700 4K Dim EA 1h 430 26 2749 4000 DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej Ja
739112-3000 Orbis 7391/2700 4K Dim NS2 430 26 2749 4000 Korridorfunktion (10% grundljus) Mikrovågssensor Nej Nej
739112-3029 Orbis 7391/2700 4K Dim NS2 EA 1h 430 26 2749 4000 Korridorfunktion (10% grundljus) Mikrovågssensor Nej Ja
739114-3000 Orbis 7391/2700 4K Dim NS4m 430 26 2749 4000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös master) Nej Nej
739115-3000 Orbis 7391/2700 4K Dim NS4s 430 26 2749 4000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös slav) Nej Nej
739115-3029 Orbis 7391/2700 4K Dim NS4s EA 1h 430 26 2749 4000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös slav) Nej Ja
739200-3000 Orbis 7392/3200 3K 570 33 3214 3000 Tänd/släck Utan sensor Nej Nej
739200-3029 Orbis 7392/3200 3K EA 1h 570 33 3214 3000 Tänd/släck Utan sensor Nej Ja
739202-3000 Orbis 7392/3200 3K NS2 570 33 3214 3000 Tänd/släck Mikrovågssensor Nej Nej
739202-3029 Orbis 7392/3200 3K NS2 EA 1h 570 33 3214 3000 Tänd/släck Mikrovågssensor Nej Ja
739204-3000 Orbis 7392/3200 3K NS4m 570 33 3214 3000 Tänd/släck Mikrovågssensor (trådlös master) Nej Nej
739204-3029 Orbis 7392/3200 3K NS4m EA 1h 570 33 3214 3000 Tänd/släck Mikrovågssensor (trådlös master) Nej Ja
739205-3000 Orbis 7392/3200 3K NS4s 570 33 3214 3000 Tänd/släck Mikrovågssensor (trådlös slav) Nej Nej
739205-3029 Orbis 7392/3200 3K NS4s EA 1h 570 33 3214 3000 Tänd/släck Mikrovågssensor (trådlös slav) Nej Ja
739210-3000 Orbis 7392/3400 4K 570 33 3352 4000 Tänd/släck Utan sensor Nej Nej
739210-3029 Orbis 7392/3400 4K EA 1h 570 33 3352 4000 Tänd/släck Utan sensor Nej Ja
739212-3000 Orbis 7392/3400 4K NS2 570 33 3352 4000 Tänd/släck Mikrovågssensor Nej Nej
739212-3029 Orbis 7392/3400 4K NS2 EA 1h 570 33 3352 4000 Tänd/släck Mikrovågssensor Nej Ja
739214-3000 Orbis 7392/3400 4K NS4m 570 33 3352 4000 Tänd/släck Mikrovågssensor (trådlös master) Nej Nej
739214-3029 Orbis 7392/3400 4K NS4m EA 1h 570 33 3352 4000 Tänd/släck Mikrovågssensor (trådlös master) Nej Ja
739215-3000 Orbis 7392/3400 4K NS4s 570 33 3352 4000 Tänd/släck Mikrovågssensor (trådlös slav) Nej Nej
739215-3029 Orbis 7392/3400 4K NS4s EA 1h 570 33 3352 4000 Tänd/släck Mikrovågssensor (trådlös slav) Nej Ja
739300-3000 Orbis 7393/3200 3K Dim 570 33 3214 3000 DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej Nej
739300-3049 Orbis 7393/3200 3K Dim Casambi 570 33 3214 3000 Trådlös styrning Casambi Utan sensor Nej Nej
739300-3029 Orbis 7393/3200 3K Dim EA 1h 570 33 3214 3000 DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej Ja
739302-3000 Orbis 7393/3200 3K Dim NS2 570 33 3214 3000 Korridorfunktion (10% grundljus) Mikrovågssensor Nej Nej
739302-3029 Orbis 7393/3200 3K Dim NS2 EA 1h 570 33 3214 3000 Korridorfunktion (10% grundljus) Mikrovågssensor Nej Ja
739304-3000 Orbis 7393/3200 3K Dim NS4m 570 33 3214 3000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös master) Nej Nej
739304-3029 Orbis 7393/3200 3K Dim NS4m EA 1h 570 33 3214 3000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös master) Nej Ja
739305-3000 Orbis 7393/3200 3K Dim NS4s 570 33 3214 3000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös slav) Nej Nej
739305-3029 Orbis 7393/3200 3K Dim NS4s EA 1h 570 33 3214 3000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös slav) Nej Ja
739310-3000 Orbis 7393/3400 4K Dim 570 33 3352 4000 DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej Nej
739310-3049 Orbis 7393/3400 4K Dim Casambi 570 33 3352 4000 Trådlös styrning Casambi Utan sensor Nej Nej
739310-3029 Orbis 7393/3400 4K Dim EA 1h 570 33 3352 4000 DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej Ja
739312-3000 Orbis 7393/3400 4K Dim NS2 570 33 3352 4000 Korridorfunktion (10% grundljus) Mikrovågssensor Nej Nej
739312-3029 Orbis 7393/3400 4K Dim NS2 EA 1h 570 33 3352 4000 Korridorfunktion (10% grundljus) Mikrovågssensor Nej Ja
739314-3000 Orbis 7393/3400 4K Dim NS4m 570 33 3352 4000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös master) Nej Nej
739314-3029 Orbis 7393/3400 4K Dim NS4m EA 1h 570 33 3352 4000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös master) Nej Ja
739315-3000 Orbis 7393/3400 4K Dim NS4s 570 33 3352 4000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös slav) Nej Nej
739315-3029 Orbis 7393/3400 4K Dim NS4s EA 1h 570 33 3352 4000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös slav) Nej Ja
739400-3000 Orbis 7394/6400 3K 780 65 6428 3000 Tänd/släck Utan sensor Nej Nej
739402-3000 Orbis 7394/6400 3K NS2 780 65 6428 3000 Tänd/släck Mikrovågssensor Nej Nej
739404-3000 Orbis 7394/6400 3K NS4m 780 65 6428 3000 Tänd/släck Mikrovågssensor (trådlös master) Nej Nej
739405-3000 Orbis 7394/6400 3K NS4s 780 65 6428 3000 Tänd/släck Mikrovågssensor (trådlös slav) Nej Nej
739410-3000 Orbis 7394/6700 4K 780 65 6704 4000 Tänd/släck Utan sensor Nej Nej
739412-3000 Orbis 7394/6700 4K NS2 780 65 6704 4000 Tänd/släck Mikrovågssensor Nej Nej
739414-3000 Orbis 7394/6700 4K NS4m 780 65 6704 4000 Tänd/släck Mikrovågssensor (trådlös master) Nej Nej
739415-3000 Orbis 7394/6700 4K NS4s 780 65 6704 4000 Tänd/släck Mikrovågssensor (trådlös slav) Nej Nej
739500-3000 Orbis 7395/6400 3K Dim 780 65 6428 3000 DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej Nej
739500-3049 Orbis 7395/6400 3K Dim Casambi 780 65 6428 3000 Trådlös styrning Casambi Utan sensor Nej Nej
739502-3000 Orbis 7395/6400 3K Dim NS2 780 65 6428 3000 Korridorfunktion (10% grundljus) Mikrovågssensor Nej Nej
739504-3000 Orbis 7395/6400 3K Dim NS4m 780 65 6428 3000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös master) Nej Nej
739505-3000 Orbis 7395/6400 3K Dim NS4s 780 65 6428 3000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös slav) Nej Nej
739510-3000 Orbis 7395/6700 4K Dim 780 65 6704 4000 DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej Nej
739510-3049 Orbis 7395/6700 4K Dim Casambi 780 65 6704 4000 Trådlös styrning Casambi Utan sensor Nej Nej
739512-3000 Orbis 7395/6700 4K Dim NS2 780 65 6704 4000 Korridorfunktion (10% grundljus) Mikrovågssensor Nej Nej
739514-3000 Orbis 7395/6700 4K Dim NS4m 780 65 6704 4000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös master) Nej Nej
739515-3000 Orbis 7395/6700 4K Dim NS4s 780 65 6704 4000 Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös slav) Nej Nej
Visa alla Visa färre

Tillbehör

26472860

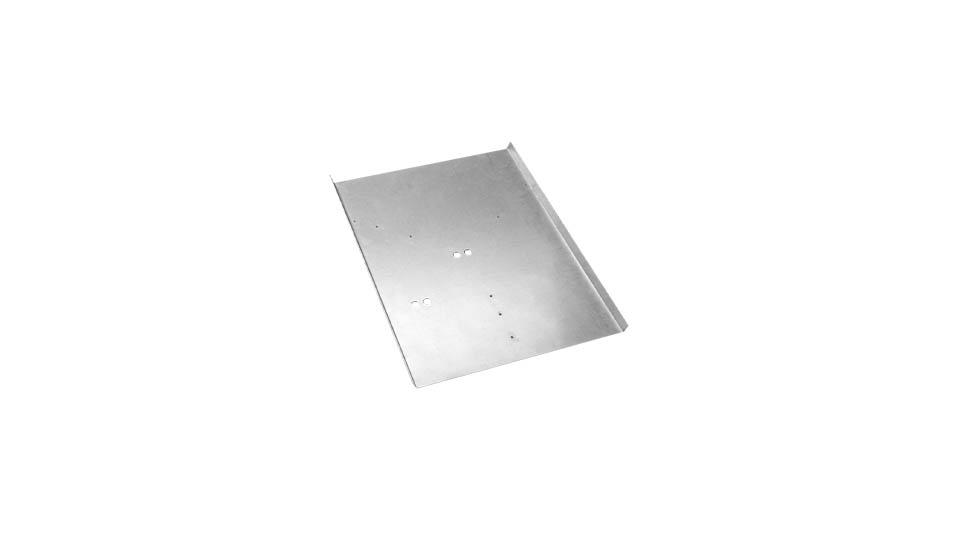

Monteringsbrygga 2860

Monteringsbrygga för plafonder rekommenderas vid montering i mjukt undertak. Passar till Orbis & Bella 350.
