Lavanda SÄK

En tät och slagtålig infälld armatur för miljöer med höga säkerhetskrav.

Lavanda SÄK

Detta är vår ikoniska täta armatur som funnits i vårt sortiment i över 20 år av en anledning. Lavanda är en familj som består av infällda och utanpåliggande armaturer med SÄK-varianter. Hela familjen erbjuder täta och energieffektiva armaturer avsedda för miljöer med mycket höga hygieniska krav, exempelvis restaurangkök, livsmedels- och elektronikindustrier. Lavanda SÄK är en infälld variant med aluminiumram med specialskruvar och polykarbonatskiva vilket gör armaturen vandalsäker (IK10). Armaturen är avsedd för miljöer med höga säkerhetskrav, exempelvis kriminalvården. Lavanda SÄK finns i två modul-storlekar, färgtemperatur 3000 K & 4000 K och med högsta kvalité på komponenter så som drivare och LED-modul.
  • Livslängd Drivare:100000 h
  • Livslängd LED:L80 100000 h
  • IK-klass:10
  • IP-klass:X5 underifrån/23 ovanifrån
  • Färger:

Teknisk information

Utförande

Förzinkad armaturstomme av vitlackerad stålplåt. Strängpressad ram av vitlackerad aluminium som låses med rostfria metallås mot T-bärverket. Tätning mellan ram och T-bärverk består av EPDM-packning. I ramen ligger en 3,0 mm klar polykarbonatskiva som tätas med silikonpackning. Armaturen är halogenfri.

Färg: Vit

Färg ram: Vit (RAL9010)

Teknisk Data

IK-klass: 10

IP-klass: X5 underifrån/23 ovanifrån

Godkännande: CE

Optik

Reflektorer av högblank aluminium typ MIRO® silver.

Optik: Mikroprismatisk, Satiné

Dimensioner

Armaturen finns i två storlekar

Längd: 595, 1195 (mm)

Bredd: 595, 295 (mm)

Höjd: 60 (mm)

Ljusdata & Prestanda

Ljusflöde: 2748 - 7535 (lm)

Ljusutbyte: Upp till 153 (lm/W)

Färgtemperatur: 3000, 4000 (K)

Färgåtergivning (Ra): ≥80

Färgtolerans (SDCM): ≤3

Livslängd LED L100:100000 h

Livslängd LED L90: 50000 h

Livslängd LED L80: 100000 h

Livslängd Drivare: 100000 h, max bortfall 10%

Ljusstyrning

Ljusstyrning: Tänd/släck, DALI, Fasimpuls, DSI, Korridorfunktion

Sensor: Utan sensor

Anslutning

Armaturen är försedd med fristående drivare med snabbkoppling mot armatur.

Montering

För infällt montage i undertak med T24 bärverk. Minsta monteringshöjd är 155 mm. Armaturhuset monteras i undertaksverket och vilar på T-profilens horisontella del. Ramen med plastskiva och bländskydd monteras underifrån mot T-bärverket med hjälp av skruvar. Ramen är fällbar och kvarhängande. Ramen med akrylskiva utgör en del av undertaket och tätar mot vattenbesprutning minst lika bra som undertaket i övrigt. Godkänd för montage i ventilerade undertak. Inbyggnadsram finns som tillbehör för montering i fast tak. Mer information finns i monteringsanvisningen.

Egenskaper

Infällda armaturen Lavanda har ett brett sortiment av storlek, optik, lumen, ljusstyrning m.m

Sortiment - Lavanda finns i modulmått 600x600 och 1200x300.

Sprängskiss av Lavanda – spolsäker LED-armatur med högkvalitativa komponenter och optik för industriellt bruk

Optik - Armaturen går att få med mikroprismatisk skiva (-MPS) som ger ett bländfritt ljus medan satinéskivan (-SAS) ger ett diffust och mjukt ljus.

Spolsäker - Ramen konstruktion gör armaturen tät.

Högsta kvalité på alla komponenter så som drivare och LED-moduler för att säkerställa lång livslängd.

Närbild på ramen för Lavanda SÄK som kräver specialvertyg för att demontera.

Lavanda SÄK är avsedd för miljöer där man ställer höga säkerhetskrav. En specialnyckel krävs för att demontera ramen och en polykarbonatskiva säkerställer IK10.

Ljusfördelning

Lavanda SAS 6X6 Ljuskurva 960X540

Satiné

Lavanda MPS 6X6 Ljuskurva 960X540

Mikroprismatisk

Måttskiss

Mattskiss Lavanda 6X6

Mattskiss Lavanda 12X3

Mattskiss Lavanda Montage

Artiklar

Artikelnummer Namn Modul (mm) Effekt (W) Lumen Kelvin Optik Ljusstyrning CLO
732201-3000 Lavanda SÄK 7322/3400-MPS 3K 6x6 600x600 31 3435 3000 Mikroprismatisk Tänd/släck Nej
732221-3000 Lavanda SÄK 7322/3600-MPS 4K 6x6 600x600 31 3579 4000 Mikroprismatisk Tänd/släck Nej
732204-3000 Lavanda SÄK 7322/3900-MPS 3K 12x3 1200x300 30 3942 3000 Mikroprismatisk Tänd/släck Nej
732211-3000 Lavanda SÄK 7322/3900-SAS 3K 6x6 600x600 31 3866 3000 Satiné Tänd/släck Nej
732231-3000 Lavanda SÄK 7322/4000-SAS 4K 6x6 600x600 31 4028 4000 Satiné Tänd/släck Nej
732224-3000 Lavanda SÄK 7322/4100-MPS 4K 12x3 1200x300 30 4108 4000 Mikroprismatisk Tänd/släck Nej
732202-3000 Lavanda SÄK 7322/4300-MPS 3K 6x6 600x600 40 4302 3000 Mikroprismatisk Tänd/släck Nej
732214-3000 Lavanda SÄK 7322/4400-SAS 3K 12x3 1200x300 30 4396 3000 Satiné Tänd/släck Nej
732222-3000 Lavanda SÄK 7322/4500-MPS 4K 6x6 600x600 40 4483 4000 Mikroprismatisk Tänd/släck Nej
732234-3000 Lavanda SÄK 7322/4600-SAS 4K 12x3 1200x300 30 4581 4000 Satiné Tänd/släck Nej
732212-3000 Lavanda SÄK 7322/4800-SAS 3K 6x6 600x600 40 4845 3000 Satiné Tänd/släck Nej
732232-3000 Lavanda SÄK 7322/5000-SAS 4K 6x6 600x600 40 5048 4000 Satiné Tänd/släck Nej
732205-3000 Lavanda SÄK 7322/5200-MPS 3K 12x3 1200x300 40 5190 3000 Mikroprismatisk Tänd/släck Nej
732225-3000 Lavanda SÄK 7322/5400-MPS 4K 12x3 1200x300 40 5408 4000 Mikroprismatisk Tänd/släck Nej
732215-3000 Lavanda SÄK 7322/5700-SAS 3K 12x3 1200x300 40 5652 3000 Satiné Tänd/släck Nej
732203-3000 Lavanda SÄK 7322/5800-MPS 3K 6x6 600x600 55 5776 3000 Mikroprismatisk Tänd/släck Nej
732235-3000 Lavanda SÄK 7322/5900-SAS 4K 12x3 1200x300 40 5889 4000 Satiné Tänd/släck Nej
732223-3000 Lavanda SÄK 7322/6000-MPS 4K 6x6 600x600 55 6019 4000 Mikroprismatisk Tänd/släck Nej
732213-3000 Lavanda SÄK 7322/6500-SAS 3K 6x6 600x600 55 6507 3000 Satiné Tänd/släck Nej
732206-3000 Lavanda SÄK 7322/6600-MPS 3K 12x3 1200x300 53 6626 3000 Mikroprismatisk Tänd/släck Nej
732233-3000 Lavanda SÄK 7322/6800-SAS 4K 6x6 600x600 55 6780 4000 Satiné Tänd/släck Nej
732226-3000 Lavanda SÄK 7322/6900-MPS 4K 12x3 1200x300 53 6904 4000 Mikroprismatisk Tänd/släck Nej
732216-3000 Lavanda SÄK 7322/7200-SAS 3K 12x3 1200x300 53 7231 3000 Satiné Tänd/släck Nej
732236-3000 Lavanda SÄK 7322/7500-SAS 4K 12x3 1200x300 53 7535 4000 Satiné Tänd/släck Nej
732301-3039 Lavanda SÄK 7323/2700-MPS 3K 6x6 Dim CLO 600x600 25-31 2748 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732311-3039 Lavanda SÄK 7323/3100-SAS 3K 6x6 Dim CLO 600x600 25-31 3093 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732304-3039 Lavanda SÄK 7323/3200-MPS 3K 12x3 Dim CLO 1200x300 24-30 3154 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732331-3039 Lavanda SÄK 7323/3200-SAS 4K 6x6 Dim CLO 600x600 25-31 3222 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732301-3000 Lavanda SÄK 7323/3400-MPS 3K 6x6 Dim 600x600 31 3435 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732302-3039 Lavanda SÄK 7323/3400-MPS 3K 6x6 Dim CLO 600x600 32-40 3442 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732314-3039 Lavanda SÄK 7323/3500-SAS 3K 12x3 Dim CLO 1200x300 24-30 3517 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732321-3000 Lavanda SÄK 7323/3600-MPS 4K 6x6 Dim 600x600 31 3579 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732334-3039 Lavanda SÄK 7323/3700-SAS 4K 12x3 Dim CLO 1200x300 24-30 3665 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732304-3000 Lavanda SÄK 7323/3900-MPS 3K 12x3 Dim 1200x300 30 3942 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732311-3000 Lavanda SÄK 7323/3900-SAS 3K 6x6 Dim 600x600 31 3866 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732312-3039 Lavanda SÄK 7323/3900-SAS 3K 6x6 Dim CLO 600x600 32-40 3876 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732331-3000 Lavanda SÄK 7323/4000-SAS 4K 6x6 Dim 600x600 31 4028 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732332-3039 Lavanda SÄK 7323/4000-SAS 4K 6x6 Dim CLO 600x600 32-40 4038 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732324-3000 Lavanda SÄK 7323/4100-MPS 4K 12x3 Dim 1200x300 30 4108 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732305-3039 Lavanda SÄK 7323/4200-MPS 3K 12x3 Dim CLO 1200x300 32-40 4152 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732302-3000 Lavanda SÄK 7323/4300-MPS 3K 6x6 Dim 600x600 40 4302 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732314-3000 Lavanda SÄK 7323/4400-SAS 3K 12x3 Dim 1200x300 30 4396 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732322-3000 Lavanda SÄK 7323/4500-MPS 4K 6x6 Dim 600x600 40 4483 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732315-3039 Lavanda SÄK 7323/4500-SAS 3K 12x3 Dim CLO 1200x300 32-40 4522 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732303-3039 Lavanda SÄK 7323/4600-MPS 3K 6x6 Dim CLO 600x600 44-55 4621 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732334-3000 Lavanda SÄK 7323/4600-SAS 4K 12x3 Dim 1200x300 30 4581 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732335-3039 Lavanda SÄK 7323/4700-SAS 4K 12x3 Dim CLO 1200x300 32-40 4711 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732312-3000 Lavanda SÄK 7323/4800-SAS 3K 6x6 Dim 600x600 40 4845 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732332-3000 Lavanda SÄK 7323/5000-SAS 4K 6x6 Dim 600x600 40 5048 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732305-3000 Lavanda SÄK 7323/5200-MPS 3K 12x3 Dim 1200x300 40 5190 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732313-3039 Lavanda SÄK 7323/5200-SAS 3K 6x6 Dim CLO 600x600 44-55 5206 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732306-3039 Lavanda SÄK 7323/5300-MPS 3K 12x3 Dim CLO 1200x300 42-53 5301 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Ja
732325-3000 Lavanda SÄK 7323/5400-MPS 4K 12x3 Dim 1200x300 40 5408 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732333-3039 Lavanda SÄK 7323/5400-SAS 4K 6x6 Dim CLO 600x600 44-55 5424 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732315-3000 Lavanda SÄK 7323/5700-SAS 3K 12x3 Dim 1200x300 40 5652 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732303-3000 Lavanda SÄK 7323/5800-MPS 3K 6x6 Dim 600x600 55 5776 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732316-3039 Lavanda SÄK 7323/5800-SAS 3K 12x3 Dim CLO 1200x300 42-53 5785 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732335-3000 Lavanda SÄK 7323/5900-SAS 4K 12x3 Dim 1200x300 40 5889 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732323-3000 Lavanda SÄK 7323/6000-MPS 4K 6x6 Dim 600x600 55 6019 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732336-3039 Lavanda SÄK 7323/6000-SAS 4K 12x3 Dim CLO 1200x300 42-53 6028 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Ja
732313-3000 Lavanda SÄK 7323/6500-SAS 3K 6x6 Dim 600x600 55 6507 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732306-3000 Lavanda SÄK 7323/6600-MPS 3K 12x3 Dim 1200x300 53 6626 3000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732333-3000 Lavanda SÄK 7323/6800-SAS 4K 6x6 Dim 600x600 55 6780 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732326-3000 Lavanda SÄK 7323/6900-MPS 4K 12x3 Dim 1200x300 53 6904 4000 Mikroprismatisk DALI, Fasimpuls, DSI, Korridorfunktion Nej
732316-3000 Lavanda SÄK 7323/7200-SAS 3K 12x3 Dim 1200x300 53 7231 3000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
732336-3000 Lavanda SÄK 7323/7500-SAS 4K 12x3 Dim 1200x300 53 7535 4000 Satiné DALI, Fasimpuls, DSI, Korridorfunktion Nej
Visa alla Visa färre

Tillbehör

26472189

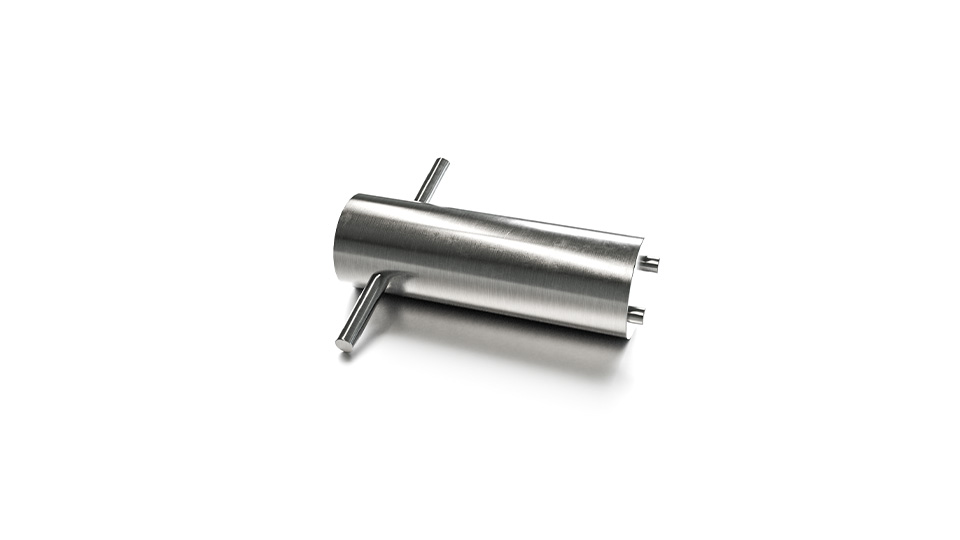

SÄK-nyckel 2189

För att demontera ramen till Lavanda SÄK krävs denna specialnyckel. Detta för att garantera en vandalsäker armatur i utsatta miljöer.

Produktfamilj

FAMILJ LAVANDA

Familjen erbjuder robusta och energieffektiva armaturer som är utformade för att möta de strängaste kraven i krävande miljöer. Serien är idealisk för applikationer där både hög hygien och säkerhet är avgörande, såsom restaurangkök, operationssalar, livsmedels- och läkemedelsindustrier samt säkerhetskritiska miljöer inom sjuk- och kriminalvård. Familjen består av infällda och utanpåliggande armaturer i modulmåtten 600x600 mm och 1200x300 mm.

Läs mer
Produktfamilj Lavanda – täta infällda och dikt tak armaturer för flexibel allmänbelysning i kök och industrimiljöer.

Nerladdningar

Produktblad

Dokument

Monteringsanvisning Miljödeklaration

Ljusdata

Ljusfiler
