Bello III TW

En infälld och högkvalitativ LED-panel med dynamiskt ljus.

  • Beskrivning
  • Teknisk Info
  • Egenskaper
  • Måttskiss
  • Artiklar
  • Tillbehör
  • Familj
  • Nerladdningar
Slimmad infälld LED-armatur med tunable white (TW) för bländfri allmänbelysning i kontor, skola och sjukhus

Bello III TW

Bello III är en produktfamilj med högkvalitativa armaturer med premiumdrivare och LED-kort från världsledande Samsung. Familjen består av armaturer för infällt, pendlat och utanpåliggande montage. Bello III Tunable White är den infällda armaturen med dynamiskt ljus. Med det dynamiska ljuset kan både ljusmängd och ljusfärg anpassas efter behov. Armaturens sidobelysta teknologi gör det möjligt att få en så tunn och lågbyggd armatur, naturligtvis utan att kompromissa med jämnheten i bländskyddet. Bländskyddet består av en mikroprismatisk skiva som ger en god avbländning och ljuskomfort. Detta gör armaturen lämplig för arbetsplatser i exempelvis kontor och skolor.
  • Livslängd Drivare:100000 h
  • Livslängd LED:L80 100000 h
  • Miljöbedömningar:SundaHus, SundaHus B, Byggvarubedömningen
  • IP-klass:40 underifrån/20 ovanifrån
  • Färger:
Lågbyggd infälld LED-armaturl för modul 600x600, ger energieffektiv och jämn allmänbelysning för offentlig miljö
Klassrum Bello 1920X1280
Tetto III Familj 1920X1080

Teknisk information

Utförande

Armaturram av vitlackerad, strängpressad aluminium. Skiva av akryl. Armaturen är halogenfri.

Färg: Vit

Färg ram: Vit (RAL9016)

Teknisk Data

IP-klass: 40 underifrån/20 ovanifrån

Godkännande: CE

Miljöbedömningar: SundaHus, SundaHus B, Byggvarubedömningen

Optik

Optik: Mikroprismatisk

Dimensioner

Längd: 595 (mm)

Bredd: 595 (mm)

Höjd: 11 (mm)

Ljusdata & Prestanda

Ljusflöde: 3776 - 4720 (lm)

Ljusutbyte: Upp till 128 (lm/W)

Färgtemperatur: Tunable white (K)

Färgåtergivning (Ra): ≥80

Färgtolerans (SDCM): ≤3

Livslängd LED L100:100000 h

Livslängd LED L90: 50000 h

Livslängd LED L80: 100000 h

Livslängd Drivare: 100000 h, max bortfall 10%

Ljusstyrning

Armaturen finns med ett stort utbud av både ljusstyrning och sensorer.

Ljusstyrning: DALI, Fasimpuls, DSI, Korridorfunktion, Trådlös styrning Casambi, Korridorfunktion (10% grundljus), Trådlös styrning Plejd

Sensor: Utan sensor, Mikrovågssensor, Mikrovågssensor (trådlös master), Mikrovågssensor (trådlös slav)

Anslutning

Armaturen är försedd med fristående drivare eller Smartbox som ansluts med snabbkoppling mot armatur.

Montering

För infällt montage i undertak med T24 bärverk. Minsta monteringshöjd är 90 mm. Godkänd för montage i ventilerade undertak. Inbyggnadsram finns som tillbehör för montering i fast tak. För IP44 underifrån finns tillbehöret IP44 skiva. Mer information finns i monteringsanvisningen.

Egenskaper

Infälld LED-panel med tunable white ger dynamiskt ljus för offentlig miljöer i klassrum, kontor och sjukhus.

Dynamiskt ljus med Tunable White - Anpassa både ljusmängd och färgtemperatur för att efterlikna dagljuset.

Mikroprismatisk optik för infälld LED-panel – effektiv avbländning och jämnt ljus i professionella miljöer.

Optik - Armaturen är utrustad med en mikroprismatisk skiva för att ge ett lågt UGR-värde och ett bländfritt ljus. Perfekt för klassrum och kontor.

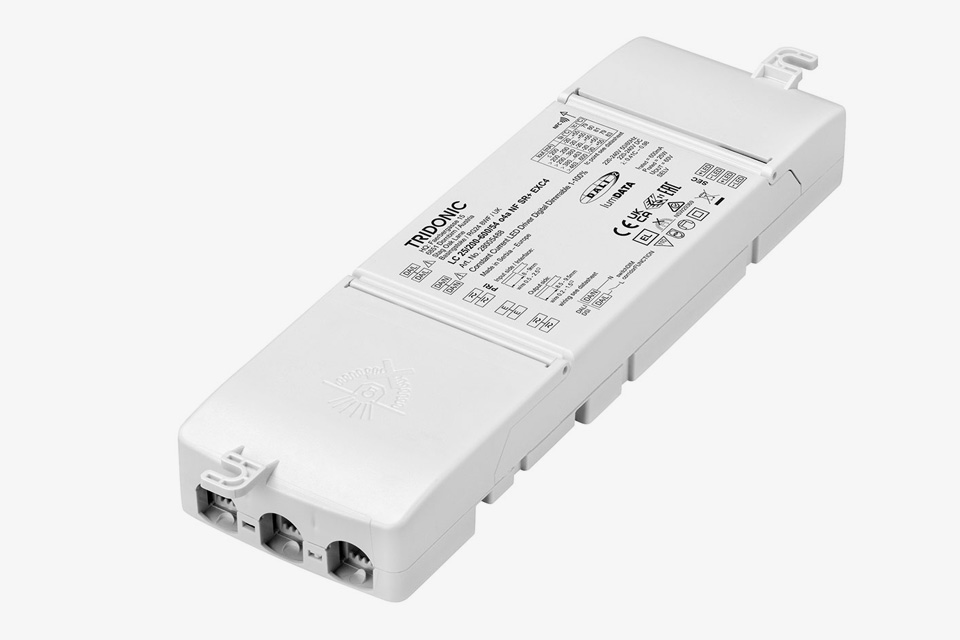

Box med Linect-anslutning för snabbkoppling av LED-armaturer, kompatibel med Wago, Ensto och Wieland för säker installation

Linect - Bello finns med Linectanslutning för en snabb och enkel installation. Mer information om snabbkopplingssystemet finns i broschyren Snabbkopplingsguiden.

Läs mer

Egenskaper Casambi C 960X640

Casambi - är ett trådlöst styrningssystem. Ett enkelt sätt att att skapa scener med dynamiskt ljus

Läs mer

Måttskiss

Illustrerar måttet för infälld LED-panel (595x595 mm) anpassad för modul 600x600 mm.

Illustrerar måttet för infälld LED-panel 600x600 mm, höjd 12 mm, monteringshöjd 90 mm.

Ljusfördelning

Artiklar

Artikelnummer Namn Effekt (W) Lumen Kelvin Ljusstyrning Sensor CLO
707121-0039 Bello III 7071/3800 TW 6x6 Dim CLO 30-37 3776 Tunable white DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Ja
707121-0000 Bello III 7071/4700 TW 6x6 Dim 37 4720 Tunable white DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej
707121-0049 Bello III 7071/4700 TW 6x6 Dim Casambi 37 4720 Tunable white Trådlös styrning Casambi Utan sensor Nej
707121-0019 Bello III 7071/4700 TW 6x6 Dim Linect 37 4720 Tunable white DALI, Fasimpuls, DSI, Korridorfunktion Utan sensor Nej
707121-0050 Bello III 7071/4700 TW 6x6 Dim NS2 37 4720 Tunable white Korridorfunktion (10% grundljus) Mikrovågssensor Nej
707121-0051 Bello III 7071/4700 TW 6x6 Dim NS4m 37 4720 Tunable white Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös master) Nej
707121-0052 Bello III 7071/4700 TW 6x6 Dim NS4s 37 4720 Tunable white Korridorfunktion (10% grundljus) Mikrovågssensor (trådlös slav) Nej
707121-0048 Bello III 7071/4700 TW 6x6 Dim Plejd 37 4720 Tunable white Trådlös styrning Plejd Utan sensor Nej
Visa alla Visa färre

Tillbehör

26480690

Inbyggnadsram 600x600

Inbyggnadsramen används för montering i fast tak. Skruvhålen i ramen gör det möjligt att montera armatur rakt underifrån. Håltagningsmått 610x610 mm. Ramen är vitlackerad i RAL9016. Passar till alla infällda LED-paneler med modulmått 600x600: Tetto III, Bello III, Punto II, Lavanda, Solida och Vivo.

26479075

IP44-skiva 600x600

Skivan monteras under armaturen i T-bärverket och armaturen uppfyller därmed IP44 underifrån. Passar till alla infällda LED-paneler för modulmått 600x600; Tetto III, Bello III, Punto II och Vivo.

14734

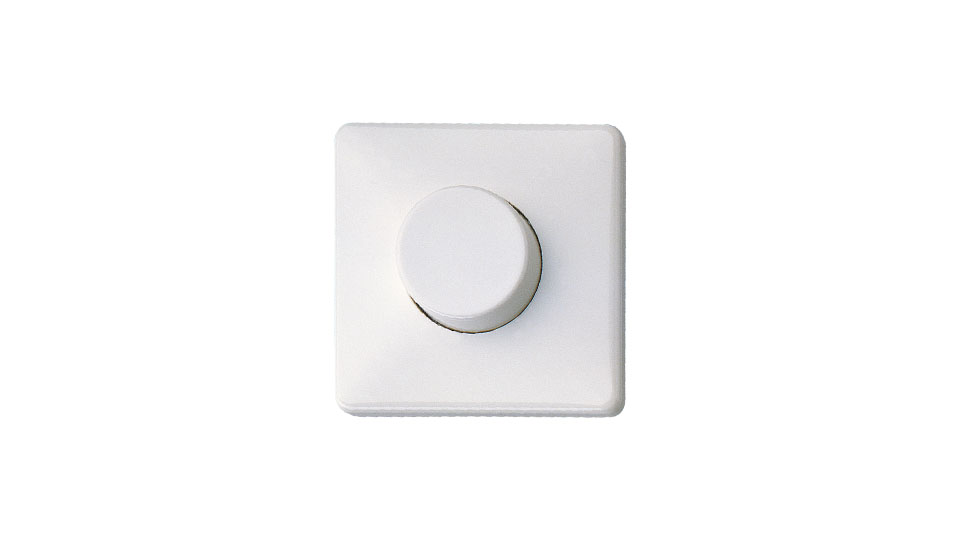

Dimmer TW (DALI)

För styrning av ljusnivå och färgtemperatur till Bello III TW. Dimmern kan styra upp till 25 armaturer. Mer information finns i manualen.

26469900

Linectbox Plejd DAL-01

Linectboxen med 5-polig plint (WAGO 294-8135) med Plejd EXT-01 (E13 777 49), exklusive drivare. Används för att styra belysningsprodukter via DALI-buss med broadcast. Upp till 64 DALI-adresser. Det krävs att man har en armatur med Linect för att ansluta till en Linectbox med Plejd. LINECT är ett ”öppet” system, dvs den är universal och kompatibel med alla snabbkopplingsfabrikat, exempelvis Wago, Ensto, och Wieland. Passar till alla nya och befintliga system. En annan stor fördel med snabbkopplingssystem är säkerheten, då felkopplingar ej är möjligt. Användningsområden är bl.a. inom kontorslandskap, klassrum och konferensutrymmen. Vår unika Linectbox, är framtagen för snabb installation och finns i stort sett till alla våra infällda armaturer. Välj önskad armatur med Linect och tillbehör, sen är det bara plugnplay. KLART!

26469901

Linectbox Plejd EXT-01

Linectboxen med 5-polig plint (WAGO 294-8135) med Plejd EXT-01 (E13 777 67), exklusive drivare. Förlänger räckvidden genom att vara en del av Plejd-mesh. Det krävs att man har en armatur med Linect för att ansluta till en Linectbox med Plejd. LINECT är ett ”öppet” system, dvs den är universal och kompatibel med alla snabbkopplingsfabrikat, exempelvis Wago, Ensto, och Wieland. Passar till alla nya och befintliga system. En annan stor fördel med snabbkopplingssystem är säkerheten, då felkopplingar ej är möjligt. Användningsområden är bl.a. inom kontorslandskap, klassrum och konferensutrymmen. Vår unika Linectbox, är framtagen för snabb installation och finns i stort sett till alla våra infällda armaturer. Välj önskad armatur med Linect och tillbehör, sen är det bara plugnplay. KLART!

26479071

Ljusschakt 50 mm Vit

Vi har skapat ett unikt sortiment av ljusschakt och dekorativa skivor för LED-paneler, med både klassiska och moderna mönster. Med våra ljusschakt kan du ge LED-panelerna ett helt nytt liv och ger en illusion av ett takfönster – perfekt för att uppdatera befintliga installationer eller för att ge nya projekt en personlig touch. Schakten är tillverkade av högkvalitativ, vitlackerad plåt (RAL9016), vilket ger dem en elegant finish och hållbarhet. Utforska hur våra ljusschakt kan förvandla dina ljusmiljöer och skapa en inspirerande atmosfär, oavsett om det gäller kontor, skolor eller offentliga miljöer. Passar till våra LED-paneler med modulmått 600x600: Tetto III, Bello III, Punto II och Vivo.

26479073

Ljusschakt 150 mm Vit

Vi har skapat ett unikt sortiment av ljusschakt och dekorativa skivor för LED-paneler, med både klassiska och moderna mönster. Med våra ljusschakt kan du ge LED-panelerna ett helt nytt liv och ger en illusion av ett takfönster – perfekt för att uppdatera befintliga installationer eller för att ge nya projekt en personlig touch. Schakten är tillverkade av högkvalitativ, vitlackerad plåt (RAL9016), vilket ger dem en elegant finish och hållbarhet. Utforska hur våra ljusschakt kan förvandla dina ljusmiljöer och skapa en inspirerande atmosfär, oavsett om det gäller kontor, skolor eller offentliga miljöer. Passar till våra LED-paneler med modulmått 600x600: Tetto III, Bello III, Punto II och Vivo.

26479078

Dekor 9078 6x6 Vit

Vi har skapat ett unikt sortiment av dekorativa skivor för LED-paneler, med både klassiska och moderna mönster. Med våra dekorskivor kan du ge LED-panelerna ett helt nytt liv och estetiskt uttryck – perfekt för att uppdatera befintliga installationer eller för att ge nya projekt en personlig touch. Skivorna är tillverkade av högkvalitativ, lackerad plåt, vilket ger dem en elegant finish och hållbarhet. Utforska hur våra dekorskivor kan förvandla dina ljusmiljöer och skapa en inspirerande atmosfär, oavsett om det gäller kontor, skolor eller offentliga miljöer. Dekorskivan är vitlackerad i RAL9016. Passar till LED-paneler med modulmått 600x600: Tetto III, Bello III, Bello III C, Tetto III C och Vivo.

26479080

Dekor 9080 6x6 Vit

Vi har skapat ett unikt sortiment av dekorativa skivor för LED-paneler, med både klassiska och moderna mönster. Med våra dekorskivor kan du ge LED-panelerna ett helt nytt liv och estetiskt uttryck – perfekt för att uppdatera befintliga installationer eller för att ge nya projekt en personlig touch. Skivorna är tillverkade av högkvalitativ, lackerad plåt, vilket ger dem en elegant finish och hållbarhet. Utforska hur våra dekorskivor kan förvandla dina ljusmiljöer och skapa en inspirerande atmosfär, oavsett om det gäller kontor, skolor eller offentliga miljöer. Dekorskivan är vitlackerad i RAL9016. Passar till våra LED-paneler: Tetto III, Bello III, Punto II, Vivo, Bello III C, Tetto III C och Punto II C.

26479082

Dekor 9082 6x6 Vit

Vi har skapat ett unikt sortiment av dekorativa skivor för LED-paneler, med både klassiska och moderna mönster. Med våra dekorskivor kan du ge LED-panelerna ett helt nytt liv och estetiskt uttryck – perfekt för att uppdatera befintliga installationer eller för att ge nya projekt en personlig touch. Skivorna är tillverkade av högkvalitativ, lackerad plåt, vilket ger dem en elegant finish och hållbarhet. Utforska hur våra dekorskivor kan förvandla dina ljusmiljöer och skapa en inspirerande atmosfär, oavsett om det gäller kontor, skolor eller offentliga miljöer. Dekorskivan är vitlackerad i RAL9016. Passar till LED-paneler med modulmått 600x600: Tetto III, Bello III, Bello III C, Tetto III C och Vivo.

26479084

Dekor 9084 6x6 Vit

Vi har skapat ett unikt sortiment av dekorativa skivor för LED-paneler, med både klassiska och moderna mönster. Med våra dekorskivor kan du ge LED-panelerna ett helt nytt liv och estetiskt uttryck – perfekt för att uppdatera befintliga installationer eller för att ge nya projekt en personlig touch. Skivorna är tillverkade av högkvalitativ, lackerad plåt, vilket ger dem en elegant finish och hållbarhet. Utforska hur våra dekorskivor kan förvandla dina ljusmiljöer och skapa en inspirerande atmosfär, oavsett om det gäller kontor, skolor eller offentliga miljöer. Dekorskivan är vitlackerad i RAL9016. Passar till LED-paneler med modulmått 600x600: Tetto III, Bello III, Bello III C, Tetto III C och Vivo.

26479086

Dekor 9086 6x6 Vit

Vi har skapat ett unikt sortiment av dekorativa skivor för LED-paneler, med både klassiska och moderna mönster. Med våra dekorskivor kan du ge LED-panelerna ett helt nytt liv och estetiskt uttryck – perfekt för att uppdatera befintliga installationer eller för att ge nya projekt en personlig touch. Skivorna är tillverkade av högkvalitativ, lackerad plåt, vilket ger dem en elegant finish och hållbarhet. Utforska hur våra dekorskivor kan förvandla dina ljusmiljöer och skapa en inspirerande atmosfär, oavsett om det gäller kontor, skolor eller offentliga miljöer. Dekorskivan är vitlackerad i RAL9016. Passar till LED-paneler med modulmått 600x600: Tetto III, Bello III, Bello III C, Tetto III C och Vivo.

26479088

Dekor 9088 6x6 Vit

Vi har skapat ett unikt sortiment av dekorativa skivor för LED-paneler, med både klassiska och moderna mönster. Med våra dekorskivor kan du ge LED-panelerna ett helt nytt liv och estetiskt uttryck – perfekt för att uppdatera befintliga installationer eller för att ge nya projekt en personlig touch. Skivorna är tillverkade av högkvalitativ, lackerad plåt, vilket ger dem en elegant finish och hållbarhet. Utforska hur våra dekorskivor kan förvandla dina ljusmiljöer och skapa en inspirerande atmosfär, oavsett om det gäller kontor, skolor eller offentliga miljöer. Dekorskivan är vitlackerad i RAL9016. Passar till LED-paneler med modulmått 600x600: Tetto III, Bello III, Bello III C, Tetto III C och Vivo.

26479803

Dekor 600x600 9803

Dekorskiva med cirkulär ljusöppning (Ø540 mm). Skivan monteras under den infällda armaturen i T-bärverket för att skapa en cirkulär ljusöppning. Passar till alla infällda LED-paneler för modulmått 600x600. Passar till våra LED-paneler: Tetto III, Bello III, Vivo, Bello III C och Tetto III C.

26479106

Dekor 9106 6x6 Vit

Vi har skapat ett unikt sortiment av dekorativa skivor för LED-paneler, med både klassiska och moderna mönster. Med våra dekorskivor kan du ge LED-panelerna ett helt nytt liv och estetiskt uttryck – perfekt för att uppdatera befintliga installationer eller för att ge nya projekt en personlig touch. Skivorna är tillverkade av högkvalitativ, lackerad plåt, vilket ger dem en elegant finish och hållbarhet. Utforska hur våra dekorskivor kan förvandla dina ljusmiljöer och skapa en inspirerande atmosfär, oavsett om det gäller kontor, skolor eller offentliga miljöer. Dekorskivan är vitlackerad i RAL9016. Passar till våra LED-paneler: Tetto III, Bello III, Punto II, Vivo, Bello III C, Tetto III C och Punto II C.

26479102

Dekor 9102 6x6 Vit

Vi har skapat ett unikt sortiment av dekorativa skivor för LED-paneler, med både klassiska och moderna mönster. Med våra dekorskivor kan du ge LED-panelerna ett helt nytt liv och estetiskt uttryck – perfekt för att uppdatera befintliga installationer eller för att ge nya projekt en personlig touch. Skivorna är tillverkade av högkvalitativ, lackerad plåt, vilket ger dem en elegant finish och hållbarhet. Utforska hur våra dekorskivor kan förvandla dina ljusmiljöer och skapa en inspirerande atmosfär, oavsett om det gäller kontor, skolor eller offentliga miljöer. Dekorskivan är vitlackerad i RAL9016. Passar till våra LED-paneler: Tetto III, Bello III, Punto II, Vivo, Bello III C, Tetto III C och Punto II C.

26479092

Dekor 9092 6x6 Vit

Vi har skapat ett unikt sortiment av dekorativa skivor för LED-paneler, med både klassiska och moderna mönster. Med våra dekorskivor kan du ge LED-panelerna ett helt nytt liv och estetiskt uttryck – perfekt för att uppdatera befintliga installationer eller för att ge nya projekt en personlig touch. Skivorna är tillverkade av högkvalitativ, lackerad plåt, vilket ger dem en elegant finish och hållbarhet. Utforska hur våra dekorskivor kan förvandla dina ljusmiljöer och skapa en inspirerande atmosfär, oavsett om det gäller kontor, skolor eller offentliga miljöer. Dekorskivan är vitlackerad i RAL9016. Passar till våra LED-paneler: Tetto III, Bello III, Punto II, Vivo, Bello III C, Tetto III C och Punto II C.

26479104

Dekor 9104 6x6 Vit

Vi har skapat ett unikt sortiment av dekorativa skivor för LED-paneler, med både klassiska och moderna mönster. Med våra dekorskivor kan du ge LED-panelerna ett helt nytt liv och estetiskt uttryck – perfekt för att uppdatera befintliga installationer eller för att ge nya projekt en personlig touch. Skivorna är tillverkade av högkvalitativ, lackerad plåt, vilket ger dem en elegant finish och hållbarhet. Utforska hur våra dekorskivor kan förvandla dina ljusmiljöer och skapa en inspirerande atmosfär, oavsett om det gäller kontor, skolor eller offentliga miljöer. Dekorskivan är vitlackerad i RAL9016. Passar till våra LED-paneler: Tetto III, Bello III, Punto II, Vivo, Bello III C, Tetto III C och Punto II C.

Produktfamilj

FAMILJ BELLO III

Familjen är en mångsidig serie armaturer som erbjuder skräddarsydda belysningslösningar för olika miljöer. Med alternativ för infällt, utanpåliggande och pendlat montage är Bello en flexibel produktfamilj som passar allt från kontor och skolor till padelhallar. Alla armaturerna har en inbyggd mikroprismatisk skiva som säkerställer ett jämnt och bländfritt ljus.

Läs mer
Belloiii Familj 1920X1080

Liknande produkter

Dekor LED-panel

Nerladdningar

Produktblad

Dokument

Monteringsanvisning

Ljusdata

Ljusfiler
