Odessa Ceiling

En robust och kompakt spotlight för utanpåliggande montage.

Odessa Ceiling

Odessa Ceiling är en robust och kompakt spotlights för utanpåliggande montage och är del av en produktfamiljen som består av armaturer för bland annat väggmontage och på stolpe i kluster. Odessa Ceiling finns i fyra storlekar, flera spridningsvinklar, RGBW och har ett stort utbud av tillbehör för att kunna styra och begränsa ljuset. Det breda sortimentet gör Odessa till en mångsidig utomhusarmatur och passar till alla projekt.
  • Miljöbedömningar:SundaHus, Byggvarubedömningen
  • IK-klass:8
  • IP-klass:66
  • Färger:

Teknisk information

Utförande

Pulverlackerat armaturhus av pressgjuten aluminium som är korrosionsskyddat. Packning av slitstarkt silikongummi. Rostfritt skruvförband med ZFC beläggning för extra skydd. Skyddsglas av klart härdat glas.

Färg: Vit, Svart, Mörkgrå, Matt Silver, Brons

Teknisk Data

IK-klass: 8

IP-klass: 66

Godkännande: CE

Miljöbedömningar: SundaHus, Byggvarubedömningen

Optik

Armaturens har flera val av spridningsvinklar.

Optik: M, W, VW, EW, VN, N, E

Dimensioner

Höjd: 185, 216, 273, 226 (mm)

Diameter: 105, 130, 190 (mm)

Ljusdata & Prestanda

Ljusflöde: 694 - 8038 (lm)

Ljusutbyte: Upp till 115 (lm/W)

Färgtemperatur: 3000, 4000, RGBW30, RGBW40 (K)

Färgåtergivning (Ra): ≥80

Färgtolerans (SDCM): ≤3, ≤7

Spridningsvinkel: 28, 35, 46, 75, 8, 15, 24, 47, 66, 21, 33, 48, 70, 20, 34, 24x49°

Livslängd LED L90: 61000, 100000, 55000, 48000 h

Ljusstyrning

Ljusstyrning: 1-10V, DALI, DMX, DMX/RDM

Anslutning

Monterad förmonterad utomhuskabel.

Montering

För utanpåliggande takmontage. En IP68-kontakt rekommenderas för att säkerställa IP-klass vid installation. Finns ett flertal tillbehör för både avbländning och montage. Mer information finns i monteringsanvisningen.

Egenskaper

Egenskaper Color Odessa Ceiling V 960X640

Färgval - Odessa Ceiling går att få i fem standardkulörer.

-01 Black (RAL 9011)
-02 Dark grey (RAL 7043)
-03 White (RAL 9003)
-05 Matt silver (RAL 9006)
-06 Bronze (RAL 6014)

Ange slutsiffra efter valt artikelnummer, exempel OD-80001-01

Måttskiss

Mattskiss Odessa C 1 960X640

Odessa 1

Mattskiss Odessa C 2 960X640

Odessa 2

Mattskiss Odessa C 17 960X640

Odessa 17

Mattskiss Odessa C 18 960X640

Odessa 18

LJUSFÖRDELNING

Odessa 2 VN Ljuskurva 960X540

VN

Odessa 2 N Ljuskurva 960X540

N

Odessa 2 M Ljuskurva 960X540

M

Odessa 2 W Ljuskurva 960X540

W

Odessa 2 VW Ljuskurva 960X540

VW

Odessa 1 EW Ljuskurva 960X540

EW

Odessa 12 E Ljuskurva 960X540

E

Artiklar

Artikelnummer Namn Höjd (mm) Ø (mm) Effekt (W) Lumen Kelvin Ljusstyrning
OD-80001-M-8030-ND Odessa C 1 3000 K 20W M 185 105 20 1666 3000
OD-80001-M-8030-DI Odessa C 1 3000 K 20W M 1-10V 185 105 20 1666 3000 1-10V
OD-80001-M-8030-DA Odessa C 1 3000 K 20W M DALI 185 105 20 1666 3000 DALI
OD-80001-W-8030-ND Odessa C 1 3000 K 20W W 185 105 20 1602 3000
OD-80001-W-8030-DI Odessa C 1 3000 K 20W W 1-10V 185 105 20 1602 3000 1-10V
OD-80001-W-8030-DA Odessa C 1 3000 K 20W W DALI 185 105 20 1602 3000 DALI
OD-80001-VW-8030-ND Odessa C 1 3000 K 20W VW 185 105 20 1650 3000
OD-80001-VW-8030-DI Odessa C 1 3000 K 20W VW 1-10V 185 105 20 1650 3000 1-10V
OD-80001-VW-8030-DA Odessa C 1 3000 K 20W VW DALI 185 105 20 1650 3000 DALI
OD-80001-EW-8030-ND Odessa C 1 3000 K 20W EW 185 105 20 1594 3000
OD-80001-EW-8030-DI Odessa C 1 3000 K 20W EW 1-10V 185 105 20 1594 3000 1-10V
OD-80001-EW-8030-DA Odessa C 1 3000 K 20W EW DALI 185 105 20 1594 3000 DALI
OD-80001-M-8040-ND Odessa C 1 4000 K 20W M 185 105 20 1703 4000
OD-80001-M-8040-DI Odessa C 1 4000 K 20W M 1-10V 185 105 20 1703 4000 1-10V
OD-80001-M-8040-DA Odessa C 1 4000 K 20W M DALI 185 105 20 1703 4000 DALI
OD-80001-W-8040-ND Odessa C 1 4000 K 20W W 185 105 20 1643 4000
OD-80001-W-8040-DI Odessa C 1 4000 K 20W W 1-10V 185 105 20 1643 4000 1-10V
OD-80001-W-8040-DA Odessa C 1 4000 K 20W W DALI 185 105 20 1643 4000 DALI
OD-80001-VW-8040-ND Odessa C 1 4000 K 20W VW 185 105 20 1693 4000
OD-80001-VW-8040-DI Odessa C 1 4000 K 20W VW 1-10V 185 105 20 1693 4000 1-10V
OD-80001-VW-8040-DA Odessa C 1 4000 K 20W VW DALI 185 105 20 1693 4000 DALI
OD-80001-EW-8040-ND Odessa C 1 4000 K 20W EW 185 105 20 1635 4000
OD-80001-EW-8040-DI Odessa C 1 4000 K 20W EW 1-10V 185 105 20 1635 4000 1-10V
OD-80001-EW-8040-DA Odessa C 1 4000 K 20W EW DALI 185 105 20 1635 4000 DALI
OD-80002-VN-8030-ND Odessa C 1 3000 K 11W VN 185 105 11 694 3000
OD-80002-VN-8030-DI Odessa C 1 3000 K 11W VN 1-10V 185 105 11 694 3000 1-10V
OD-80002-VN-8030-DA Odessa C 1 3000 K 11W VN DALI 185 105 11 694 3000 DALI
OD-80011-N-8030-ND Odessa C 2 3000 K 35W N 216 130 35 3367 3000
OD-80011-N-8030-DI Odessa C 2 3000 K 35W N 1-10V 216 130 35 3367 3000 1-10V
OD-80011-N-8030-DA Odessa C 2 3000 K 35W N DALI 216 130 35 3367 3000 DALI
OD-80011-M-8030-ND Odessa C 2 3000 K 35W M 216 130 35 3204 3000
OD-80011-M-8030-DI Odessa C 2 3000 K 35W M 1-10V 216 130 35 3204 3000 1-10V
OD-80011-M-8030-DA Odessa C 2 3000 K 35W M DALI 216 130 35 3204 3000 DALI
OD-80011-W-8030-ND Odessa C 2 3000 K 35W W 216 130 35 2962 3000
OD-80011-W-8030-DI Odessa C 2 3000 K 35W W 1-10V 216 130 35 2962 3000 1-10V
OD-80011-W-8030-DA Odessa C 2 3000 K 35W W DALI 216 130 35 2962 3000 DALI
OD-80011-VW-8030-ND Odessa C 2 3000 K 35W VW 216 130 35 3093 3000
OD-80011-VW-8030-DI Odessa C 2 3000 K 35W VW 1-10V 216 130 35 3093 3000 1-10V
OD-80011-VW-8030-DA Odessa C 2 3000 K 35W VW DALI 216 130 35 3093 3000 DALI
OD-80011-N-8040-ND Odessa C 2 4000 K 35W N 216 130 35 3545 4000
OD-80011-N-8040-DI Odessa C 2 4000 K 35W N 1-10V 216 130 35 3545 4000 1-10V
OD-80011-N-8040-DA Odessa C 2 4000 K 35W N DALI 216 130 35 3545 4000 DALI
OD-80011-M-8040-ND Odessa C 2 4000 K 35W M 216 130 35 3373 4000
OD-80011-M-8040-DI Odessa C 2 4000 K 35W M 1-10V 216 130 35 3373 4000 1-10V
OD-80011-M-8040-DA Odessa C 2 4000 K 35W M DALI 216 130 35 3373 4000 DALI
OD-80011-W-8040-ND Odessa C 2 4000 K 35W W 216 130 35 3117 4000
OD-80011-W-8040-DI Odessa C 2 4000 K 35W W 1-10V 216 130 35 3117 4000 1-10V
OD-80011-W-8040-DA Odessa C 2 4000 K 35W W DALI 216 130 35 3117 4000 DALI
OD-80011-VW-8040-ND Odessa C 2 4000 K 35W VW 216 130 35 3255 4000
OD-80011-VW-8040-DI Odessa C 2 4000 K 35W VW 1-10V 216 130 35 3255 4000 1-10V
OD-80011-VW-8040-DA Odessa C 2 4000 K 35W VW DALI 216 130 35 3255 4000 DALI
OD-80012-VN-8030-ND Odessa C 2 3000 K 27W VN 216 130 27 1704 3000
OD-80012-VN-8030-DI Odessa C 2 3000 K 27W VN 1-10V 216 130 27 1704 3000 1-10V
OD-80012-VN-8030-DA Odessa C 2 3000 K 27W VN DALI 216 130 27 1704 3000 DALI
OD-80012-VN-8040-ND Odessa C 2 4000 K 27W VN 216 130 27 2005 4000
OD-80012-VN-8040-DI Odessa C 2 4000 K 27W VN 1-10V 216 130 27 2005 4000 1-10V
OD-80012-VN-8040-DA Odessa C 2 4000 K 27W VN DALI 216 130 27 2005 4000 DALI
OD-80021-N-8030-ND Odessa C 11 3000 K 70W N 273 190 70 7636 3000
OD-80021-N-8030-DI Odessa C 11 3000 K 70W N 1-10V 273 190 70 7636 3000 1-10V
OD-80021-N-8030-DA Odessa C 11 3000 K 70W N DALI 273 190 70 7636 3000 DALI
OD-80021-M-8030-ND Odessa C 11 3000 K 70W M 273 190 70 6909 3000
OD-80021-M-8030-DI Odessa C 11 3000 K 70W M 1-10V 273 190 70 6909 3000 1-10V
OD-80021-M-8030-DA Odessa C 11 3000 K 70W M DALI 273 190 70 6909 3000 DALI
OD-80021-W-8030-ND Odessa C 11 3000 K 70W W 273 190 70 6953 3000
OD-80021-W-8030-DI Odessa C 11 3000 K 70W W 1-10V 273 190 70 6953 3000 1-10V
OD-80021-W-8030-DA Odessa C 11 3000 K 70W W DALI 273 190 70 6953 3000 DALI
OD-80021-VW-8030-ND Odessa C 11 3000 K 70W VW 273 190 70 7524 3000
OD-80021-VW-8030-DI Odessa C 11 3000 K 70W VW 1-10V 273 190 70 7524 3000 1-10V
OD-80021-VW-8030-DA Odessa C 11 3000 K 70W VW DALI 273 190 70 7524 3000 DALI
OD-80021-N-8040-ND Odessa C 11 4000 K 70W N 273 190 70 8038 4000
OD-80021-N-8040-DI Odessa C 11 4000 K 70W N 1-10V 273 190 70 8038 4000 1-10V
OD-80021-N-8040-DA Odessa C 11 4000 K 70W N DALI 273 190 70 8038 4000 DALI
OD-80021-M-8040-ND Odessa C 11 4000 K 70W M 273 190 70 7279 4000
OD-80021-M-8040-DI Odessa C 11 4000 K 70W M 1-10V 273 190 70 7279 4000 1-10V
OD-80021-M-8040-DA Odessa C 11 4000 K 70W M DALI 273 190 70 7279 4000 DALI
OD-80021-W-8040-ND Odessa C 11 4000 K 70W W 273 190 70 7319 4000
OD-80021-W-8040-DI Odessa C 11 4000 K 70W W 1-10V 273 190 70 7319 4000 1-10V
OD-80021-W-8040-DA Odessa C 11 4000 K 70W W DALI 273 190 70 7319 4000 DALI
OD-80021-VW-8040-ND Odessa C 11 4000 K 70W VW 273 190 70 7921 4000
OD-80021-VW-8040-DI Odessa C 11 4000 K 70W VW 1-10V 273 190 70 7921 4000 1-10V
OD-80021-VW-8040-DA Odessa C 11 4000 K 70W VW DALI 273 190 70 7921 4000 DALI
OD-80022-N-8030-ND Odessa C 11 3000 K 54W N 273 190 54 5723 3000
OD-80022-N-8030-DI Odessa C 11 3000 K 54W N 1-10V 273 190 54 5723 3000 1-10V
OD-80022-N-8030-DA Odessa C 11 3000 K 54W N DALI 273 190 54 5723 3000 DALI
OD-80022-M-8030-ND Odessa C 11 3000 K 54W M 273 190 54 5216 3000
OD-80022-M-8030-DI Odessa C 11 3000 K 54W M 1-10V 273 190 54 5216 3000 1-10V
OD-80022-M-8030-DA Odessa C 11 3000 K 54W M DALI 273 190 54 5216 3000 DALI
OD-80022-W-8030-ND Odessa C 11 3000 K 54W W 273 190 54 5187 3000
OD-80022-W-8030-DI Odessa C 11 3000 K 54W W 1-10V 273 190 54 5187 3000 1-10V
OD-80022-W-8030-DA Odessa C 11 3000 K 54W W DALI 273 190 54 5187 3000 DALI
OD-80022-VW-8030-ND Odessa C 11 3000 K 54W VW 273 190 54 5673 3000
OD-80022-VW-8030-DI Odessa C 11 3000 K 54W VW 1-10V 273 190 54 5673 3000 1-10V
OD-80022-VW-8030-DA Odessa C 11 3000 K 54W VW DALI 273 190 54 5673 3000 DALI
OD-80022-N-8040-ND Odessa C 11 4000 K 54W N 273 190 54 6024 4000
OD-80022-N-8040-DI Odessa C 11 4000 K 54W N 1-10V 273 190 54 6024 4000 1-10V
OD-80022-N-8040-DA Odessa C 11 4000 K 54W N DALI 273 190 54 6024 4000 DALI
OD-80022-M-8040-ND Odessa C 11 4000 K 54W M 273 190 54 5491 4000
OD-80022-M-8040-DI Odessa C 11 4000 K 54W M 1-10V 273 190 54 5491 4000 1-10V
OD-80022-M-8040-DA Odessa C 11 4000 K 54W M DALI 273 190 54 5491 4000 DALI
OD-80022-W-8040-ND Odessa C 11 4000 K 54 W 273 190 54 5460 4000
OD-80022-W-8040-DI Odessa C 11 4000 K 54W W 1-10V 273 190 54 5460 4000 1-10V
OD-80022-W-8040-DA Odessa C 11 4000 K 54W W DALI 273 190 54 5460 4000 DALI
OD-80022-VW-8040-ND Odessa C 11 4000 K 54W VW 273 190 54 5972 4000
OD-80022-VW-8040-DI Odessa C 11 4000 K 54W VW 1-10V 273 190 54 5972 4000 1-10V
OD-80022-VW-8040-DA Odessa C 11 4000 K 54W VW DALI 273 190 54 5972 4000 DALI
OD-80031-VN-8030-ND Odessa C 12 3000 K 60W VN 226 190 60 5562 3000
OD-80031-VN-8030-DI Odessa C 12 3000 K 60W VN 1-10V 226 190 60 5562 3000 1-10V
OD-80031-VN-8030-DA Odessa C 12 3000 K 60W VN DALI 226 190 60 5562 3000 DALI
OD-80031-VN-8040-ND Odessa C 12 4000 K 60W VN 226 190 60 5854 3000
OD-80031-VN-8040-DI Odessa C 12 4000 K 60W VN 1-10V 226 190 60 5854 3000 1-10V
OD-80031-VN-8040-DA Odessa C 12 4000 K 60W VN DALI 226 190 60 5854 3000 DALI
OD-80032-N-30-DMX Odessa C 12 RGBW30 33W N DMX 226 190 33 1422 RGBW30 DMX
OD-80032-N-30-DMXRDM Odessa C 12 RGBW30 33W N DMXRDM 226 190 33 1422 RGBW30 DMX/RDM
OD-80032-M-30-DMX Odessa C 12 RGBW30 33W M DMX 226 190 33 1192 RGBW30 DMX
OD-80032-M-30-DMXRDM Odessa C 12 RGBW30 33W M DMXRDM 226 190 33 1192 RGBW30 DMX/RDM
OD-80032-E-30-DMX Odessa C 12 RGBW30 33W E DMX 226 190 33 1206 RGBW30 DMX
OD-80032-E-30-DMXRDM Odessa C 12 RGBW30 33W E DMXRDM 226 190 33 1206 RGBW30 DMX/RDM
OD-80032-N-40-DMX Odessa C 12 RGBW40 33W N DMX 226 190 33 1422 RGBW40 DMX
OD-80032-N-40-DMXRDM Odessa C 12 RGBW40 33W N DMXRDM 226 190 33 1422 RGBW40 DMX/RDM
OD-80032-M-40-DMX Odessa C 12 RGBW40 33W M DMX 226 190 33 1192 RGBW40 DMX
OD-80032-M-40-DMXRDM Odessa C 12 RGBW40 33W M DMXRDM 226 190 33 1192 RGBW40 DMX/RDM
OD-80032-E-40-DMX Odessa C 12 RGBW40 33W E DMX 226 190 33 1206 RGBW40 DMX
OD-80032-E-40-DMXRDM Odessa C 12 RGBW40 33W E DMXRDM 226 190 33 1206 RGBW40 DMX/RDM
OD-80033-VN-8030-ND Odessa C 12 3000 K 45W VN 226 190 45 4377 3000
OD-80033-VN-8030-DI Odessa C 12 3000 K 45W VN 1-10V 226 190 45 4377 3000 1-10V
OD-80033-VN-8030-DA Odessa C 12 3000 K 45W VN DALI 226 190 45 4377 3000 DALI
OD-80033-VN-8040-ND Odessa C 12 4000 K 45W VN 226 190 45 4607 4000
OD-80033-VN-840-DI Odessa C 12 4000 K 45W VN 1-10V 226 190 45 4607 4000 1-10V
OD-80033-VN-8040-DA Odessa C 12 4000 K 45W VN DALI 226 190 45 4607 4000 DALI
OD-80034-N-30-DMX Odessa C 12 RGBW30 45W N DMX 226 190 45 1669 RGBW30 DMX
OD-80034-N-30-DMXRDM Odessa C 12 RGBW30 45W N DMXRDM 226 190 45 1669 RGBW30 DMX/RDM
OD-80034-M-30-DMX Odessa C 12 RGBW30 45W M DMX 226 190 45 1429 RGBW30 DMX
OD-80034-M-30-DMXRDM Odessa C 12 RGBW30 45W M DMXRDM 226 190 45 1429 RGBW30 DMX/RDM
OD-80034-E-30-DMX Odessa C 12 RGBW30 45W E DMX 226 190 45 1370 RGBW30 DMX
OD-80034-E-30-DMXRDM Odessa C 12 RGBW30 45W E DMXRDM 226 190 45 1370 RGBW30 DMX/RDM
OD-80034-N-40-DMX Odessa C 12 RGBW40 45W N DMX 226 190 45 1669 RGBW40 DMX
OD-80034-N-40-DMXRDM Odessa C 12 RGBW40 45W N DMXRDM 226 190 45 1669 RGBW40 DMX/RDM
OD-80034-M-40-DMX Odessa C 12 RGBW40 45W M DMX 226 190 45 1429 RGBW40 DMX
OD-80034-M-40-DMXRDM Odessa C 12 RGBW40 45W M DMXRDM 226 190 45 1429 RGBW40 DMX/RDM
OD-80034-E-40-DMX Odessa C 12 RGBW40 45W E DMX 226 190 45 1370 RGBW40 DMX
OD-80034-E-40-DMXRDM Odessa C 12 RGBW40 45W E DMXRDM 226 190 45 1370 RGBW40 DMX/RDM
Visa alla Visa färre

Tillbehör

A51814

Linear spread lens A51814

Används huvudsakligen vid belysning av fasader och minskar direkt bländning. Passar till Odessa 11 & 12.

A54121

Honeycomb louvre A54121

Ett bikakeraster som huvudsakligen används för att ge ett extra skydd mot bländning med minimal förlust av ljuseffekt. Passar till Odessa 1.

A54331

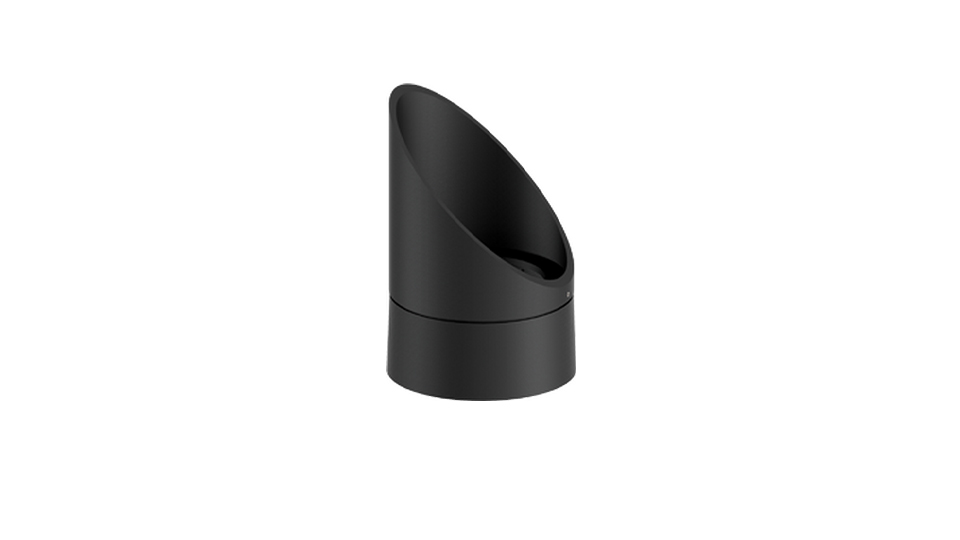

Anti glare visor A54331

Används huvudsakligen för att skärma av ljuset och minska bländning i specifika riktningar. Passar till Odessa 11.

Produktfamilj

FAMILJ ODESSA

Odessa är en armaturserie för utomhusbruk med ett enhetligt formspråk och genomtänkt funktion. Familjen omfattar strålkastare, takmonterade armaturer, väggarmaturer samt lösningar för stolpmontage – både som singelarmatur och i kluster. Med flera storlekar, olika ljusspridningar, RGBW-alternativ och ett brett urval av tillbehör för ljusstyrning och avskärmning, erbjuder Odessa stor flexibilitet i ljussättning av fasader, gångstråk, parker och offentliga rum.

Läs mer
Odessa – flexibel armaturserie för utomhusbelysning av fasader, gångvägar, parker och offentliga miljöer.

Nerladdningar

Produktblad

Dokument

Monteringsanvisning Odessa 1 & 2 Monteringsanvisning Odessa 17 & 18 Monteringsanvisning 18 RGBW

Ljusdata

Ljusfiler
