Cinati

En väggarmatur i tidlös design.

Cinati

Cinati är en konformad fasadarmatur i tidlös design. Armaturen har ett brett sortiment av ljusspridningar med en kraftfull optik.
  • Livslängd LED:L80 90000 h
  • Miljöbedömningar:SundaHus, Byggvarubedömningen
  • IK-klass:8
  • IP-klass:65
  • Färger:

Teknisk information

Utförande

Pulverlackerat armaturhus och ram av pressgjuten aluminiumsom är korrosionsskyddat. Packning av slitstarkt silikongummi. Rostfritt skruvförband med ZFC beläggning för extra skydd. Skyddsglas av klart härdat glas.

Färg: Vit, Svart, Mörkgrå, Matt Silver, Brons

Teknisk Data

IK-klass: 8

IP-klass: 65

Godkännande: CE

Miljöbedömningar: SundaHus, Byggvarubedömningen

Optik

Armaturen har ett brett utbud av ljusspridningar.

Optik: N, M, W, VW, EW, T2, T3, T4

Dimensioner

Höjd: 160 (mm)

Diameter: 215 (mm)

Ljusdata & Prestanda

Ljusflöde: 1892 - 2624 (lm)

Ljusutbyte: Upp till 131 (lm/W)

Färgtemperatur: 3000, 4000 (K)

Färgåtergivning (Ra): ≥80

Färgtolerans (SDCM): ≤3

Spridningsvinkel: 9, 20, 38, 71, 30, 56, 121, 143x52, 141x66, 92x76°

Livslängd LED L90: 61000, 90000 h

Livslängd LED L80: 90000 h

Ljusstyrning

Ljusstyrning: 1-10V, DALI

Anslutning

Armaturen är försedd med snabbkoppling mellan armaturfäste och armaturhus för enkel installation. Anslutningsplint för 3G1,5 mm², kabeldiameter max 10 mm. Cinati har två kabelingångar för vidarekoppling.

Montering

Väggmontage för utomhusbruk. Finns box för utanpåliggande kabel som tillbehör. Mer information finns i monteringsanvisningen.

Egenskaper

Egenskaper Color Cinati V 960X640

Färgval - Cinati går att få i fem standardkulörer.

-01 Black (RAL 9011)
-02 Dark grey (RAL 7043)
-03 White (RAL 9003)
-05 Matt silver (RAL 9006)
-06 Bronze (RAL 6014)

Ange slutsiffra efter valt artikelnummer, exempel CI-30121-01

Måttskiss

Mattskiss Cinati 960X640

Ljusfördelning

Cinati N Ljuskurva 960X540

N

Cinati M Ljuskurva 960X540

M

Cinati W Ljuskurva 960X540

W

Cinati VW Ljuskurva 960X540

VW

Cinati EW Ljuskurva 960X540

EW

Cinati T2 Ljuskurva 960X540

T2

Cinati T3 Ljuskurva 960X540

T3

Cinati T4 Ljuskurva 960X540

T4

Artiklar

Artikelnummer Namn Effekt (W) Lumen Kelvin Optik Spridningsv. (°) Ljusstyrning
CI-30121-N-8030-ND Cinati 1 3000 K 20W N 20 2493 3000 N 9
CI-30121-N-8030-DI Cinati 1 3000 K 20W N 1-10V 20 2493 3000 N 9 1-10V
CI-30121-N-8030-DA Cinati 1 3000 K 20W N DALI 20 2493 3000 N 9 DALI
CI-30121-M-8030-ND Cinati 1 3000 K 20W M 20 2208 3000 M 20
CI-30121-M-8030-DI Cinati 1 3000 K 20W M 1-10V 20 2208 3000 M 20 1-10V
CI-30121-M-8030-DA Cinati 1 3000 K 20W M DALI 20 2208 3000 M 20 DALI
CI-30121-W-8030-ND Cinati 1 3000 K 20W W 20 2180 3000 W 38
CI-30121-W-8030-DI Cinati 1 3000 K 20W W 1-10V 20 2180 3000 W 38 1-10V
CI-30121-W-8030-DA Cinati 1 3000 K 20W W DALI 20 2180 3000 W 38 DALI
CI-30121-VW-8030-ND Cinati 1 3000 K 20W VW 20 2362 3000 VW 71
CI-30121-VW-8030-DI Cinati 1 3000 K 20W VW 1-10V 20 2362 3000 VW 71 1-10V
CI-30121-VW-8030-DA Cinati 1 3000 K 20W VW DALI 20 2362 3000 VW 71 DALI
CI-30121-N-8040-ND Cinati 1 4000 K 20W N 20 2624 4000 N 9
CI-30121-N-8040-DI Cinati 1 4000 K 20W N 1-10V 20 2624 4000 N 9 1-10V
CI-30121-N-8040-DA Cinati 1 4000 K 20W N DALI 20 2624 4000 N 9 DALI
CI-30121-M-8040-ND Cinati 1 4000 K 20W M 20 2324 4000 M 20
CI-30121-M-8040-DI Cinati 1 4000 K 20W M 1-10V 20 2324 4000 M 20 1-10V
CI-30121-M-8040-DA Cinati 1 4000 K 20W M DALI 20 2324 4000 M 20 DALI
CI-30121-W-8040-ND Cinati 1 4000 K 20W W 20 2295 4000 W 38
CI-30121-W-8040-DI Cinati 1 4000 K 20W W 1-10V 20 2295 4000 W 38 1-10V
CI-30121-W-8040-DA Cinati 1 4000 K 20W W DALI 20 2295 4000 W 38 DALI
CI-30121-VW-8040-ND Cinati 1 4000 K 20W VW 20 2487 4000 VW 71
CI-30121-VW-8040-DI Cinati 1 4000 K 20W VW 1-10V 20 2487 4000 VW 71 1-10V
CI-30121-VW-8040-DA Cinati 1 4000 K 20W VW DALI 20 2487 4000 VW 71 DALI
CI-30131-M-8030-ND Cinati 1 3000 K 18W M 18 2157 3000 M 30
CI-30131-W-8030-ND Cinati 1 3000 K 18W W 18 2159 3000 W 56
CI-30131-EW-8030-ND Cinati 1 3000 K 18W EW 18 2149 3000 EW 121
CI-30131-T2-8030-ND Cinati 1 3000 K 18W T2 18 1985 3000 T2 143x52
CI-30131-T3-8030-ND Cinati 1 3000 K 18W T3 18 1892 3000 T3 141x66
CI-30131-T4-8030-ND Cinati 1 3000 K 18W T4 18 1964 3000 T4 92x76
CI-30131-M-8040-ND Cinati 1 4000 K 18W M 18 2307 4000 M 30
CI-30131-M-8040-DI Cinati 1 4000 K 18W M 1-10V 18 2307 4000 M 30 1-10V
CI-30131-M-8040-DA Cinati 1 4000 K 18W M DALI 18 2307 4000 M 30 DALI
CI-30131-W-8040-ND Cinati 1 4000 K 18W W 18 2309 4000 W 56
CI-30131-EW-8040-ND Cinati 1 4000 K 18W EW 18 2297 4000 EW 121
CI-30131-EW-8040-DI Cinati 1 4000 K 18W EW 1-10V 18 2297 4000 EW 121 1-10V
CI-30131-EW-8040-DA Cinati 1 4000 K 18W EW DALI 18 2297 4000 EW 121 DALI
CI-30131-T2-8040-ND Cinati 1 4000 K 18W T2 18 2123 4000 T2 143x52
CI-30131-T2-8040-DI Cinati 1 4000 K 18W T2 1-10V 18 2123 4000 T2 143x52 1-10V
CI-30131-T2-8040-DA Cinati 1 4000 K 18W T2 DALI 18 2123 4000 T2 143x52 DALI
CI-30131-T3-8040-ND Cinati 1 4000 K 18W T3 18 2023 4000 T3 141x66
CI-30131-T3-8040-DI Cinati 1 4000 K 18W T3 1-10V 18 2023 4000 T3 141x66 1-10V
CI-30131-T3-8040-DA Cinati 1 4000 K 18W T3 DALI 18 2023 4000 T3 141x66 DALI
CI-30131-T4-8040-ND Cinati 1 4000 K 18W T4 18 2100 4000 T4 92x76
CI-30131-T4-8040-DI Cinati 1 4000 K 18W T4 1-10V 18 2100 4000 T4 92x76 1-10V
CI-30131-T4-8040-DA Cinati 1 4000 K 18W T4 DALI 18 2100 4000 T4 92x76 DALI
CI-30131-M-8030-DI Cinati 1 3000 K 18W M 1-10V 18 2157 3000 M 30 1-10V
CI-30131-M-8030-DA Cinati 1 3000 K 18W M DALI 18 2157 3000 M 30 DALI
CI-30131-W-8030-DI Cinati 1 3000 K 18W W 1-10V 18 2159 3000 W 56 1-10V
CI-30131-W-8030-DA Cinati 1 3000 K 18W W DALI 18 2159 3000 W 56 DALI
CI-30131-EW-8030-DI Cinati 1 3000 K 18W EW 1-10V 18 2149 3000 EW 121 1-10V
CI-30131-EW-8030-DA Cinati 1 3000 K 18W EW DALI 18 2149 3000 EW 121 DALI
CI-30131-T2-8030-DI Cinati 1 3000 K 18W T2 1-10V 18 1985 3000 T2 143x52 1-10V
CI-30131-T2-8030-DA Cinati 1 3000 K 18W T2 DALI 18 1985 3000 T2 143x52 DALI
CI-30131-T3-8030-DI Cinati 1 3000 K 18W T3 1-10V 18 1892 3000 T3 141x66 1-10V
CI-30131-T3-8030-DA Cinati 1 3000 K 18W T3 DALI 18 1892 3000 T3 141x66 DALI
CI-30131-T4-8030-DI Cinati 1 3000 K 18W T4 1-10V 18 1964 3000 T4 92x76 1-10V
CI-30131-T4-8030-DA Cinati 1 3000 K 18W T4 DALI 18 1964 3000 T4 92x76 DALI
CI-30131-W-8040-DI Cinati 1 4000 K 18W W 1-10V 18 2309 4000 W 56 1-10V
CI-30131-W-8040-DA Cinati 1 4000 K 18W W DALI 18 2309 4000 W 56 DALI
Visa alla Visa färre

Tillbehör

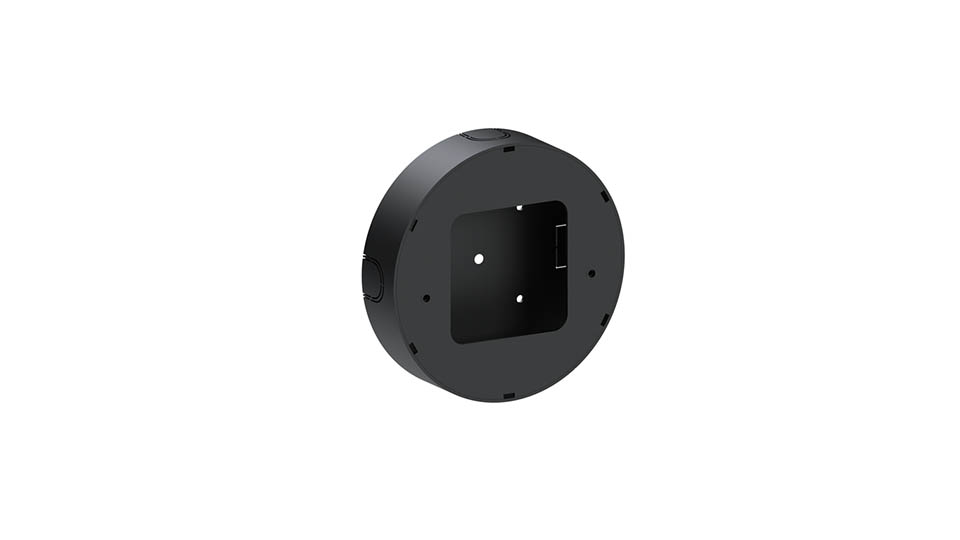

SCE-CINATI-1

Box för utanpåliggande kabel Cinati

Box för utanpåliggande kabel, 40 eller 20 mm djup. Ska anges vid beställning. Passar till Cinati.

Produktfamilj

FAMILJ EXTERIÖR

Vi är stolta återförsäljare av Ligman, en belysningsproducent med fokus på högkvalitativa utomhusarmaturer. Ligman erbjuder ett brett sortiment med hög ljusprestanda. En av deras främsta styrkor är det omfattande utbudet av spridningsvinklar inom varje produkt, vilket möjliggör skräddarsydda belysningslösningar.

Läs mer
Utomhusbelysning med armaturer för fasad, stolpe och vägg – komplett sortiment för offentliga miljöer.

Nerladdningar

Produktblad

Dokument

Monteringsanvisning

Ljusdata

Ljusfiler
